Производитель Россия Гарантия 36 месяцев Варианты написания PET-BAX,РЕТВАХ,PETBAX,RET-VAX Назначение измерительно-трансформаторного блока РЕТ-ВАХ:

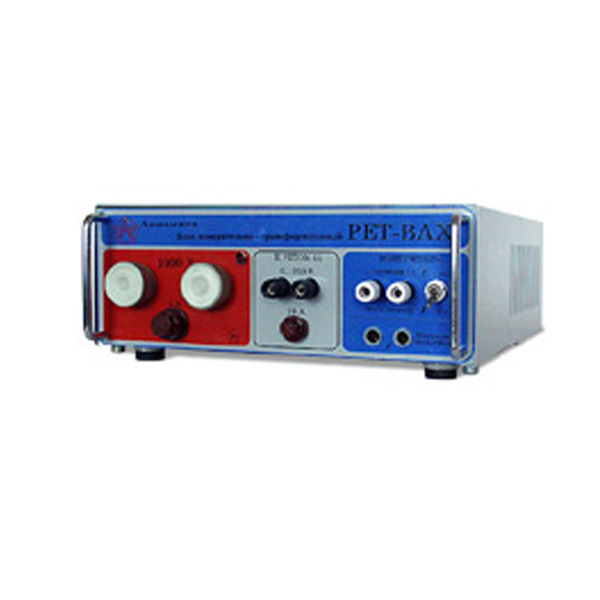

Измерительно-трансформаторный блок РЕТ-ВАХ используется как приставка к испытательному прибору РЕТОМ-11 и позволяет расширить диапазон длительно выдаваемого напряжения до 1000 В.
Измерительно-трансформаторный блок РЕТ-ВАХ предназначен для выполнения следующих испытательных работ:
- снятие вольтамперных характеристик трансформаторов тока;
- измерение коэффициентов трансформации трансформаторов тока и напряжения;
- проверка электрических аппаратов различного применения в допустимых для блока РЕТ-ВАХ диапазонах тока, напряжения и мощности.
Пример вольтамперной характеристики ТТ, снятой при помощи приборов РЕТОМ-11 и РЕТ-ВАХ:
Технические характеристики измерительно-трансформаторного блока РЕТ-ВАХ:
Параметр Значение Максимальное входное напряжение, В 250 Максимальное выходное напряжение, В 1000 Номинальная мощность, ВА 1000 Максимальная мощность, ВА 2000 Максимальный выходной ток, А 4 Продолжительность работы при максимальной выходной мощности, мин, не менее 10 Минимальное допустимое значение измеряемой величины тока и напряжения, % Хк 10 Основная относительная погрешность измерителя напряжения +[1,5+0,02(Xk/x-1)] Основная относительная погрешность измерителя тока +[1,0+0,02(Xk/x-1)] Дополнительная температурная погрешность измеряемого напряжения, %/10°С 0,3 Дополнительная температурная погрешность измеряемого тока, %/10°С 0,3 Электрическое сопротивление изоляции между:
- гальванически разделенными токоведущими частями, МОм, не менее
- токоведущими частями и корпусом, МОм, не менее
20
20Испытательное напряжение между:
- гальванически разделенными токоведущими частями, кВ
- токоведущими частями и корпусом, кВ
5
5Габаритные размеры, мм, не более 340х265х110 Масса, кг, не более 12 Условия эксплуатации измерительно-трансформаторного блока РЕТ-ВАХ:
Параметр Значение Диапазон температур окружающей среды, °С -20:+50 Влажность воздуха при 25 °С, %, не более 80 Высота над уровнем моря, м, не более 1000 Группа условий эксплуатации по ГОСТ 17516.1 М23 Степень защиты:
- по оболочке
- по выходным клеммам
IP20
IP30Класс защиты от поражения электрическим током по ГОСТ12.2.007.0 0I - снятие вольтамперных характеристик трансформаторов тока;
-
