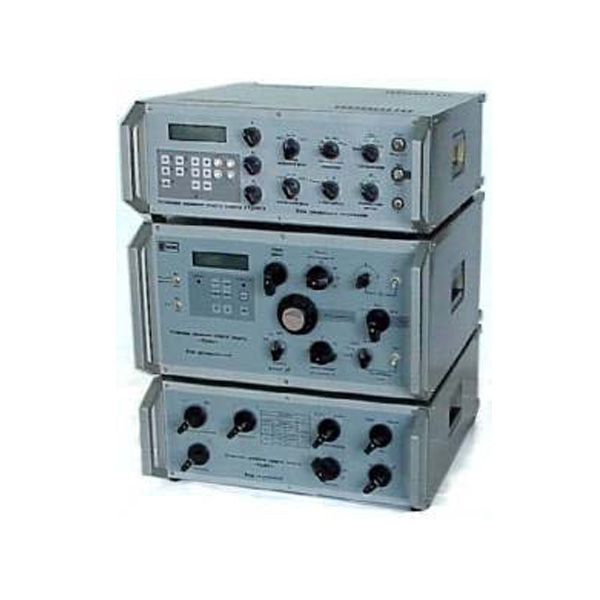

УПЗ-2 - устройство для проверки сложных защит

Испытательное устройство УПЗ-2 позволяет:

• получать на выходных клеммах (5+8) симметричную трехфазную систему линейных напряжений 110 В при питании устройства от трехфазной сети 220 В или 380 В с нулем;
• изменять фазу треугольника 110 В от 0 до 360° С по отношению к питающей сети;
• регулировать величину напряжения одной из сторон треугольника 110 В (напряжение между поврежденными фазами);
• распределять регулируемое напряжение по фазам проверяемой защиты;
• производить настройку дистанционных органов защит (имитация двухфазных К.З.);
• проверять поведение дистанционных органов защит при наличии влияния цепей токов на цепи напряжения с учетом сопротивления кабеля, питающего цепи напряжения;
• изучать поведение защиты при имитации внезапных трехфазных К.З. на шинах питающей п/ст (работа защиты «по памяти»);
• производить проверку дифференциально-фазных защит при симметричных повреждениях.

Выходные параметры устройства УПЗ-2:

С помощью двухобмоточного регулируемого автотрансформатора «РИ» напряжение на поврежденных фазах регулируется от 0 до 110 В при токе до 1,5 А длительно.

С помощью фазорегулятора изменяется фаза треугольника 110 В от 0 до 360° (грубо-ступенчато через 30° и плавно в пределах 30°). Градуировка углов при регулировке фазы соответствует углу между напряжением ИАВ треугольника 110 В и напряжением питающей сети ИАВ в случае сети 220 В или ИА-О в случае сети 380 В, при этом напряжение ИАВ 110 В поворачивается относительно питающей сети против часовой стрелки.

Сопротивления кабелей могут имитироваться от 0 до 2,5 Ом ступенью через 0,5 Ом.
