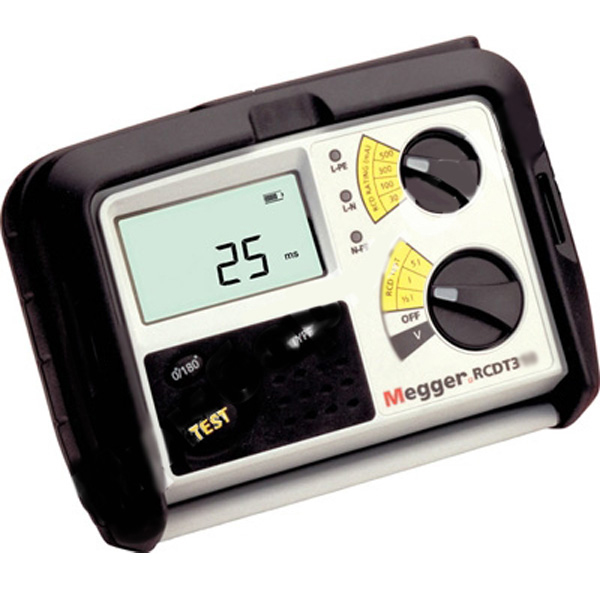

RCDT330 - тестер УЗО

Описание тестера RCDT330:

Серия RCDT300 может осуществлять тестирование 1/2I, 1xI и 5xI устройств с остаточным током мощностью 30 мА, 100 мА, 300 мА и 500 мА на устройствах общего назначения и специальных (с временной задержкой). RCDT320/330 могут также испытывать устройства с мощностью 10 мА и 1000 мА. Все приборы тестируют постоянный ток устройств с остаточным током. Рабочее напряжение 50 - 280 В.

Испытания 5I возможны на устройствах с остаточным током мощностью до 100 мА.

Полярность:

Все устройства могут испытываться при 0^o или 180^o.

Специальные устройства:

У специальных прерывателей происходит задержка отключения. Проверка задержки увеличивается и допускается задержка в 30 с между измерением напряжения повреждения и и применением испытательного тока.

Напряжение прикосновения:

Напряжение прикосновения измеряется в начале тестирования устройств с остаточным током. При возможности он отображается на аналоговой дуге по завершении тестирования. Напряжение прикосновения выбирается 25 В или 50 В.

Прочность:

• Сконструирован для противостояния ударам, защищен армированным каучуком.
• Прочная крышка защищает дисплей во время тестирования и закрывает его по окончании.

Простота использования:

• Все функции понятны и очевидны.
• Раскраска показателей облегчает выбор диапазонов тестирования, экономя время испытаний и обнаружения повреждений.
• Инструкция пользователя дает все нужные сведения.

Руки свободны:

Прибор удобно висит на шее, освобождая руки, поскольку он тщательно сбалансирован.

Приборы с остаточным током, чувствительные к постоянному току:

Эти приборы можно тестировать при 1/2I, 1xI и 5xI.

Меры обеспечения безопасности:

Для защиты пользователя и прибора от ненадлежащего использования тестер RCDT имеет много свойств, известных как интеллектуальная система безопасности Megger включая:

• Светодиодные индикаторы подключения – показывают подключения испытательных проводов и состояние подачи питания.
• Блокировка – предотвращает опасное подключение испытательных проводов.
• 3-фазная безопасность – Даже если RCDT подключен через фазу, прибор останется неповрежденным.
• Запрет испытаний – Если напряжение питания превышает 300 В, испытание будет запрещено.

Кроме того, эта серия отвечает требованиям IEC 61010-1 по безопасному подключению к питанию по Category III supply (300 В фаза к земле).

Эти новые электрические тестеры Megger просты и надежны. Они отвечают всем современным требованиям по тестированию электроприборов.

Особенности тестера RCDT330:

Технические характеристики тестера RCDT330:

Диапазоны тестирования (по EN61557-6)
Напряжение питания: 100 В - 280 В, 45-65 Гц;

Точность тока тестирования:
Без тестирования отключения: (1/2I) от –8% до –2%
Тестирование отключения: (I, 5I) от +2% до +8%
Время отключения: ±1% ±1мс

Измерение напряжения:
Диапазон переменного: 0- 300 В , 25-450 Гц
Точность: ±2% ±2 знака

Измерение частоты:
Диапазон: 25-450 Гц
Точность: 25.0-199.9 Гц ±0.1 ГЦ
200-450 ГЦ ±1 Гц

Напряжение сбоя (прикосновения):
Отражаемый диапазон: 0-50 В
Ошибка: +5%/+15% ±0.5 V

Шаговый прирост программируемых устройств с остаточным током:
10-50 мА – шаги 1 мА
50-500 мА – шаги 5 мА
500-1000 мА- шаги 10 мА

Сохранение результатов тестирования (1000 результатов):
256 номеров заказа на места тестирования
Распределительный щит на 99 мест
Цепи - 99 мест
Фазы P1, P2, P3
Последний зарегистрированный результат можно вызвать на дисплей. Все данные можно загрузить в ПК через поставляемую программу Download Manager или программу Megger Powersuite Professional Windows.

Температура и влажность:
Рабочая температура: от -5 °C до +40 °C
Рабочая влажность: Относительная влажность 93% при +40°C макс.
Сохранение данных при: -25 °C до +70 °C
Максимальная высота: 2000 м
Защита от погодных условий по IP54

Средства связи:
Интерфейс USB

Электроснабжение:
Батареи: 8 x 1,5 В типа IEC LR6 (AA щелочные).
Заряжаемые: 8 x 1,2 В никеле-кадмиевые или никеле-металло-гидридные батареи.
Срок службы батарей: 2000 последовательных тестов

Вес: 980 г
Габаритные размеры: 203 x 148 x 78 мм

Комплект поставки RCDT330:

Дополнительная комплектация RCDT330:
