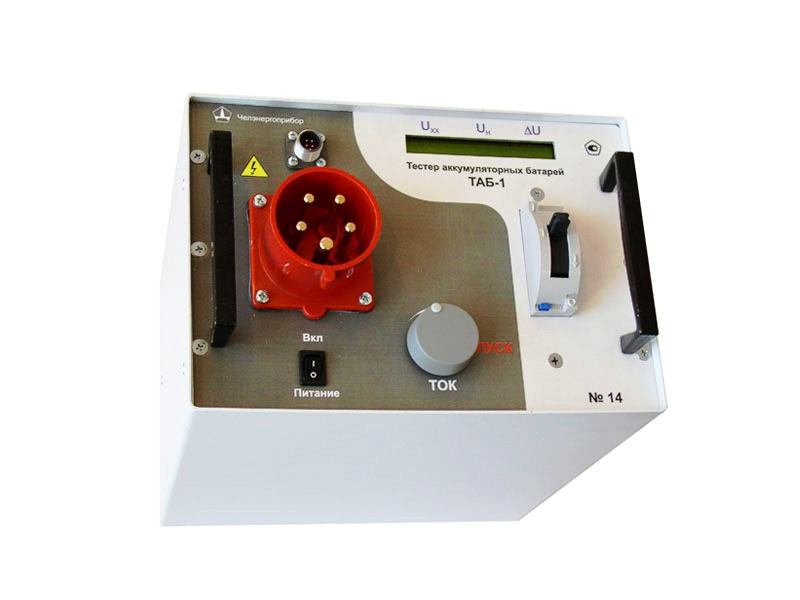

ТАБ-1 - прибор для испытаний аккумуляторных батарей подстанций толчковым током

Назначение прибора ТАБ-1:

Прибор для испытаний аккумуляторных батарей подстанций толчковым током ТАБ-1 (далее прибор ТАБ-1) предназначен для проверки напряжения аккумуляторных батарей (АБ) при толчковых токах согласно п. 27.2 РД 34.45-51.300-97 «Объем и нормы испытаний электрооборудования».

Особенности прибора ТАБ-1:

Прибор выполняет следующие операции:

• Измерение напряжения АБ на холостом ходу.
• Нагружение АБ током предварительно установленной силы длительностью 0,3 с.
• Измерение напряжения АБ под нагрузкой.
• Вычисление разности напряжений (просадки).

Прибор имеет встроенный знакосинтезирующий жидкокристаллический индикатор (дисплей), на котором отображаются ток нагрузки и результаты измерений в численном виде.

Управление установкой тока и запуском процесса нагружения в приборе ТАБ-1 осуществляется рукояткой энкодера, установленного на лицевой панели.

Прибор питается от испытываемой аккумуляторной батареи постоянным током напряжением (220+10-40) В.

Прибор предназначен для эксплуатации в следующих условиях:

• Температура окружающей среды 10…35°C.
• Относительная влажность воздуха, не более 80% при 25°C.
• Атмосферное давление 84…106,7 кПа.

Технические характеристики прибора ТАБ-1:

• Диапазон измерения напряжений 100…240 В.
• Предел допускаемой основной приведенной погрешности измерения напряжений ±0,5 %.
• Диапазон задания тока через АБ при UАБ=190 В 0…816 А.
• Относительная погрешность установки тока ±10 %.
• Время нагружения 0,3 с.
• Масса без соединительных проводов и разъемов, не более 13,5 кг.
• Габариты прибора 200 х 280 х 400 мм.
• Длина соединительных проводов, не менее 3 м.
