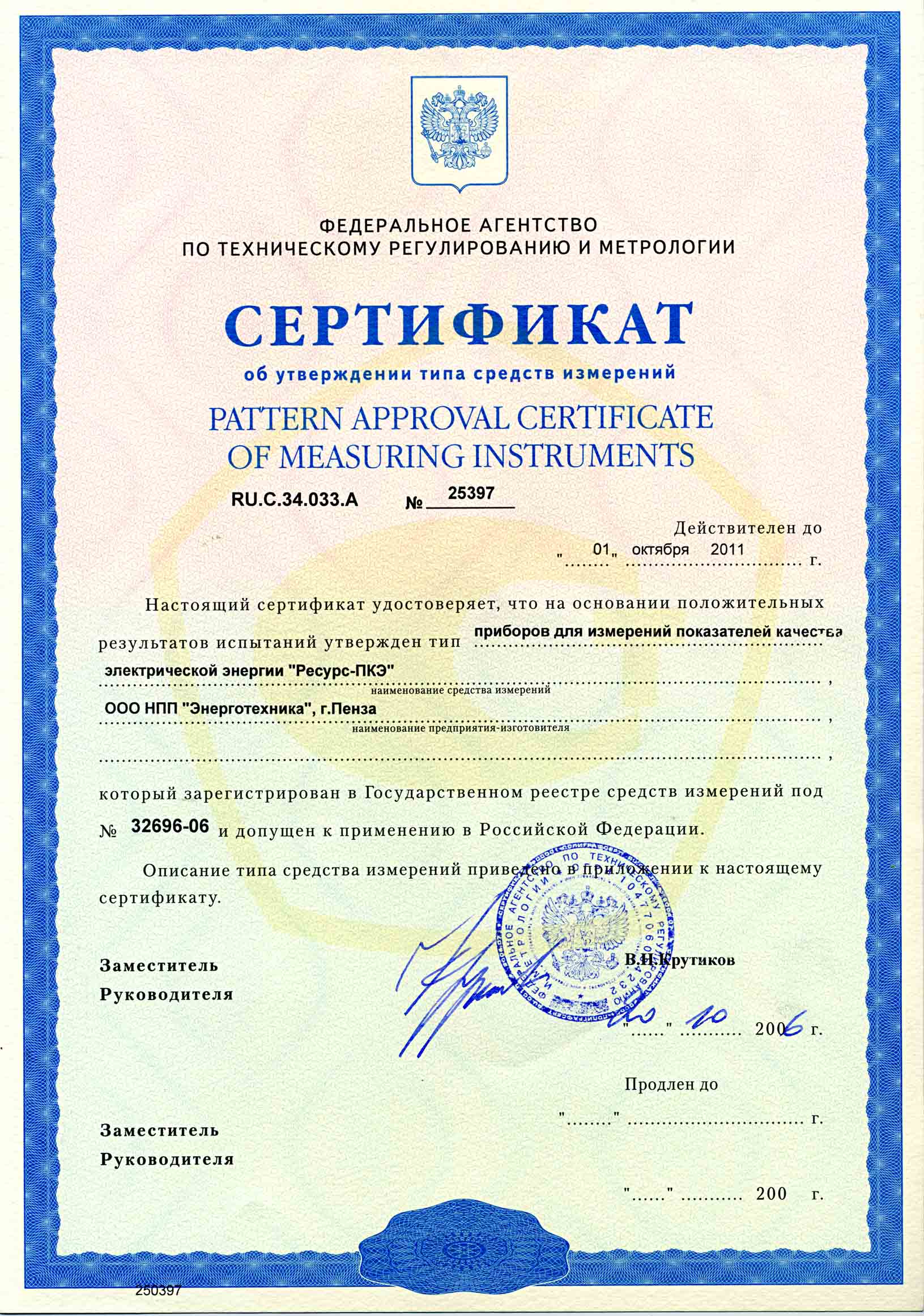

Производитель Россия Госреестр РФ 32696-06 Межповерочный интервал 48 месяцев Варианты написания РесурсПКЭ14 Назначение и область применения измерителя Ресурс-ПКЭ-1.4:
Приборы для измерений показателей качества электрической энергии “Ресурс-ПКЭ” предназначены для автоматических измерений показателей качества электрической энергии (далее – ПКЭ) в соответствии с требованиями ГОСТ 13109 и оценки соответствия значений ПКЭ установленным нормам.
Область применения: измерения ПКЭ в однофазных и трехфазных трех- и четырехпроводных электрических сетях и системах электроснабжения при непосредственном подключении или с использованием измерительных трансформаторов напряжения.

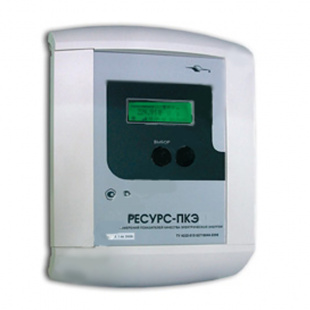

Описание измерителя Ресурс-ПКЭ-1.4:
Приборы “Ресурс-ПКЭ” представляют собой малогабаритные приборы с индикатором и кнопками управления. Приборы оснащены независимыми, гальванически изолированными от других частей, интерфейсами RS-232 и RS-485 для подключения внешних устройств: компьютера, модема телефонного, радиомодема и других каналообразующих устройств. Интерфейсы RS-485 позволяют объединять приборы в локальную сеть.
Приборы могут работать как автономно, так и в составе автоматизированных информационно-измерительных систем.
Приборы имеют несколько модификаций, отличающиеся наличием одной или двух групп трехфазных измерительных входов, количеством измеряемых параметров, гальванической изоляцией групп измерительных входов между собой.
Группа измерительных входов соединена по схеме “звезда” с общей точкой, изолированной от корпуса и защитного заземления.
Модификация приборов “Ресурс-ПКЭ” указывается в их наименовании, дополнением через дефис цифробуквенного кода. Первая цифра указывает на количество групп измерительных входов, вторая цифра - на номенклатуру измеряемых параметров, цифры разделяются символом точки. Щитовое конструктивное исполнение прибора указывается символом “в”.
Таблица 1.
Измеряемые ПКЭ Модификации приборов Ресурс-ПКЭ 1.1 Ресурс-ПКЭ 2.1 Ресурс-ПКЭ 1.2 Ресурс-ПКЭ 2.2 Ресурс-ПКЭ 1.3 Ресурс-ПКЭ 2.3 Ресурс-ПКЭ 1.4 Ресурс-ПКЭ 2.4 Ресурс-ПКЭ 1.5 Ресурс-ПКЭ 2.5 Количество фидеров 1 2 1 2 1 2 1 2 1 2 Установившееся отклонение напряжения δUy + + + + + Напряжение прямой последовательности U1 + + + + + Отклонение частоты Δf + + + + + Коэффициент несимметрии напряжений пообратной последовательности К2U + + + + + Коэффициент несимметрии напряжений понулевой последовательности К0U + + + + + Коэффициент искажения синусоидальностикривой напряжения КU - + + + + Коэффициент n-ой гармонической составляющей напряжения КU(n) - - - + + Длительность провала напряжения Δtп - - + + + Глубина провала напряжения δUп - - + + + Длительность временного перенапряженияΔtпер U - - + + + Коэффициент временного перенапряженияКпер U - - + + + Кратковременная доза фликера PSt - - - - + Длительная доза фликера PLt - - - - + Основные технические характеристики измерителя Ресурс-ПКЭ-1.4:
Диапазоны измерений, пределы допускаемых основных погрешностей приведены в таблице 2.
Приборы обеспечивают измерение параметров, приведенных в таблице 2, на двух диапазонах измерений с номинальными значениями фазного (междуфазного) напряжения Uном:
- первый диапазон: 220 ( 220 √3 ) В;
- второй диапазон:100/ √3 (100) В.
Входное сопротивление измерительных входов напряжения не менее400 кОм.
Таблица 2
Наименование измеряемой величины Диапазон измерений Пределы допускаемой основной погрешности Интервал усреднения, с абсолютной относительной, % Действующее значение напряжения U, В (0,8-1,2)Uном - ± 0,20 60 Установившееся отклонение напряжения δUy, % ± 20 ± 0,20 - 60 Напряжение прямой последовательности U1, В 80-457 - ± 0,20 - Частота f, Гц 45,0-62,5 ± 0,02 - 20 Отклонение частоты Δf, Гц ± 1 ± 0,02 - 20 Коэффициент несимметрии напряжений по обратной последовательности К2U, % 0-10 ± 0,20 - 3 Коэффициент несимметрии напряжений по нулевой последовательности К0U, % 0-10 ± 0,20 - 3 Коэффициент искажения синусоидальности кривой напряжения КU, % 0-30 ± 0,10 при КU<1,0 ± 10,0 при КU≥1,0 3 Коэффициент n-ой гармонической составляющей напряжения КU(n), % 0-15 ± 0,05 при КU(n)<1,0 ± 5,0 при КU(n)≥1,0 3 Длительность провала напряжения Δtп, с 0,01-60 ± 0,01 - - Глубина провала напряжения δUп, % 10-100 ± 1,0 - - Длительность временного перенапряжения Δtпер U, с 0,01-60 ± 0,01 - - Коэффициент временного перенапряжения Кпер U, отн.ед. 1,1-1,5 ± 0,01 - - Кратковременная доза фликера PSt, отн.ед. 0,3-20 - ± 5,0 - Длительная доза фликера PLt, отн.ед. 0,3-20 - ± 5,0 - Интервал времени (ход часов), с/сут - ± 1,0 - - Комплект поставки Ресурс-ПКЭ-1.4-о:
№ Наименование Количество 1. Прибор 1 2. Руководство по эксплуатации 1 3. Паспорт 1 4. Методика поверки 1 Дополнительная комплектация Ресурс-ПКЭ-1.4-о:
(Поставляется по отдельному заказу)
Flash-диск 1 Гб - флэш память
Moxa UPort1110 - преобразователь USB-RS-232
RS232-9-8-M - кабель интерфейсный модемный
RS232-9-8-NM - кабель интерфейсный нульмодемный
ГКУ-х - переходник гнездо-клемма U
ЗА-х - зажим крокодил изолированный
ЗП-х - зажим пружинный захват 1 кВ
ИП-500 - источник питания
КЗ-065 - кабель заземления
КН-064 - кабели напряжения измерительные (комплект)
КН-065 - кабели напряжения измерительные (комплект)
КР-066 - кабель тока
ПКП-063 - переходной кабель питания
ПТМ - приставка-преобразователь для подключения к счетчикам электроэнергии
ПФД - приставка-преобразователь для подключения к счетчикам электроэнергии
ПФС - приставка-преобразователь для подключения к счетчикам электроэнергии -
