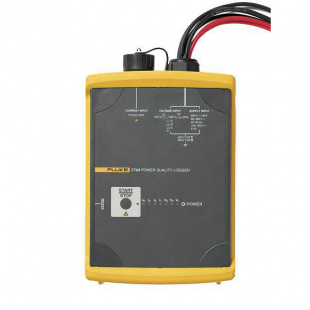

Производитель Fluke Гарантия 24 месяца Межповерочный интервал 18 месяцев Назначение прибора Fluke 1744:
Регистрация качества электропитания - это очень просто, если использовать компактные и надежные регистраторы Fluke.
Регистраторы качества электроэнергии серии Fluke 1740 трехфазного исполнения являются ваттметрами ежедневного использования для технического персонала, осуществляющего анализ работы, а также поиск и устранение неисправностей в энергораспределительных системах. Обеспечивая возможность одновременной регистрации до 500 параметров электропитания в течение 85 дней, а также мониторинга событий, эти ваттметры помогают выявлять перемежающиеся сбои и другие проблемы по качеству электропитания, трудно выявляемые без этих приборов. Поставляемое ПО PQ Log позволяет быстро оценить качество электропитания на технологическом входе, подстанции или при нагрузке, в соответствии с последним стандартом EN50160.
Особенности прибора Fluke 1744:
- Анализ искажений – обнаружение основных причин неправильного функционирования оборудования, что позволяет устранять неисправности и проводить профилактические мероприятия по обслуживанию системы.
- Соответствие требованиям качества услуг – оценка качества поступающей электроэнергии на технологическом входе.
- Исследование качества электропитания – оценка исходного качества электропитания для оценки совместимости с критически важными системами до их установки.
- Нагрузочные испытания – верификация возможностей электрической системы до и после добавления нагрузок.
- Оценка качества энергии и мощности – валидация изменений в помещениях посредством количественной оценки энергопотребления, коэффициента мощности и общего качества электроэнергии, а также качества электроэнергии до и после установки улучшений.
Функции прибора Fluke 1744:
Функции изделия Fluke 1743 Fluke 1744 Fluke 1745 Измерение основных параметров электропитания: напряжения, силы тока, мощности, активной мощности, реактивной мощности, коэффициента мощности, энергии, мерцания, изменений напряжения, а также суммарного гармонического искажения Измерение гармоник напряжения и тока до 50-й включительно, дисбаланса и управляющих сигналов сети Устойчивость к пыли/воде IP 65, водонепроницаемое исполнение IP 65, водонепроницаемое исполнение IP50 Дисплей Светодиодный Светодиодный Светодиодный + жидкокристаллический Продолжительность работы от источника бесперебойного питания 3 сек. 3 сек. 5 часов Габаритные размеры (ВxШxГ) 170 x 125 x 55 мм (6,9 x 5,1 x 2,2 дюйма) 170 x 125 x 55 мм (6,9 x 5,1 x 2,2 дюйма) 282 x 216 x 74 мм (11,5 x 8,8 x 3 дюйма) Масса 2 кг 2 кг 3 кг Технические характеристики прибора Fluke 1744:
Общие данные Исходная погрешность Относится к эталонным условиям и имеет срок гарантии два года Система качества разработан, сконструирован и изготовлен в соответствии с требованиями стандарта DIN ISO 9001 Эталонные условия 23 °C ± 2 K; 74 °F ± 2 K , Vm=230 В ± 10%, 50 Гц ± 0,1 Гц или 60 Гц ± 0,1 Гц Чередование фаз: L1, L2, L3 Длина интервала: 10 минут Разъем Wye: (L1, L2, L3 относительно N) Сетевой адаптер 88 В ... 265 В переменного тока Условия окружающей среды Диапазон рабочих температур: от -10 °C до 55°C; от 14 °F до 131°F Диапазон эксплуатационных температур: от 0 °C до 35°C; от 32 °F до 95°F Диапазон температур хранения: от -20 °C до 60°C; от 4 °F до 140°F Диапазон эталонных температур: 23 °C ± 2 K; 74 °F ± 2 K Относительная влажность: Fluke 1745: Класс B2 согласно IEC 60654-1 Fluke 1744/43: Класс C2 согласно IEC 60654-1 Корпус надежные, полностью изолированные корпус и принадлежности Тип защиты Fluke 1745: IP50 в соответствии с EN 60529 Fluke 1744/1743: IP65 в соответствии с EN 60529 Безопасность IEC/EN 61010-1, 600 В -кат. III, 300 В - кат. IV, степень загрязнения окружающей среды - 2, двойная изоляция Тип напряжения тестирования 5,2 кВ среднеквадратичное значение, 50 Гц / 60 Гц, в течение 5 с Электромагнитная совместимость Излучение: IEC/EN 61326-1, EN55022 Помехоустойчивость: IEC/EN 61326-1 Измерение напряжения и тока Входное напряжение Входной диапазон VI P-N: не более 480 В переменного тока Входной диапазон VI P-P: не более 830 В переменного тока Макс. напряжение перегрузки: 1,2 ВI Выбор входного диапазон: Программирование задания Разъемы: P-P или P-N, одно- или трехфазное Номинальное напряжение VN: <= 999 кВ с силовыми трансформаторами и коэффициентом трансформации Входное сопротивление: Прибл. 820 кОм на канал Lx-N однофазный (соединены L1 или A, L2 или B, L3 или C): прибл. 300 кОм Внутренняя ошибка: 0,1 % от значения напряженияI Трансформатор напряжения: Коэффициент: <999 кВ /ВI Выбор нормы: Программирование задания Токовый вход с гибкими проводниками Входные диапазоны II L1 или A, L2 или B, L3 или C, N: 15 А / 150 А / 1500 А / 3000 А перем. тока Диапазон измерения: 0,75 А … 3000 А перем. тока Внутренняя ошибка: < 2 % от II Воздействие расположения: Не более ± 2 % измеряемой величины – при длине проводника до измерит. головки > 30 мм Влияние поля рассеяния: < ± 2 А перем. тока для Iext=500 А перем. тока при длине проводника до измерит. головки > 200 мм Температурный коэффициент < 0,05 % / K Текущий трансформатор: Коэффициент <= 999 кА / II Выбор диапазона: Программирование задания Связь: 3-фазная, 3-фазная +N, 2 фазы L1 или A и L3 или C (метод изм. 2 W) 7-полюсный разъем Входной ток для зажима Входные диапазоны II L1 или A, L2 или B, L3 или C, N: 0,5 В номинальное (для II) 1,4 Vпик Внутренняя погрешность: < 0,3 % от II Макс. перегрузка 10 В перем. тока Входное сопротивление: Прибл. 8,2 кОм Текущий трансформатор: Коэффициент сопр.<= 999 кА / II Системы электропитания Треугольник, 2-элементный треугольник, звезда, однофазная, однофазная с расщепленной фазой Регистратор Сетевой адаптер Функциональный диапазон: от 88 В до 660 В (абсолютное значение), 50 Гц / 60 Гц от 100 В до 350 В пост. тока с внутр. предохранителем: 630 мА T Потребление электроэнергии: 5 Вт Продолжительность работы от источника бесперебойного питания: Fluke 1745: Внутренний аккумулятор для стандартно > 5 ч работы при автоматическом управлении питанием Fluke 1743/44: 3 с конденсаторный источник питания можно заменить только в центре техобслуживания. Источник питания можно соединить параллельно к входным изм. зажимам (до 660 В) Экран, индикаторы Светодиодные индикаторы состояния и уровней напряжения Fluke 1745: Жидкокристаллический дисплей с подсветкой, показывающий напряжение, ток, активную мощность, последовательность фаз. Память Флэш-память-EPROM объемом 8 МБ Интервалы: Функция A > 12000 интервалов для периода > 85 дней с интервалом 10 мин. Функция P > 30000 интервалов для периода > 212 дней с интервалом 10 мин Таблица регистрации событий: > 13000 Модель памяти: линейная, циклическая Интерфейс Интерфейс: RS 232, 9600...115 000 бод, автоматический выбор скорости передачи, трехпроводная связь Размеры Fluke 1745: 282 мм x 216 мм x 74 мм (115 x 88 x 33 дюйма) Fluke 1743/1744: 170 мм x 125 мм x 55 мм (69 x 51 x 22 дюйма) Вес Fluke 1745: прибл. 3 кг Fluke 1744/1743: прибл. 2 кг Измерение Преобразователь температуры A/D 16 бит, частота выборки: 10,24 кГц Фильтр НЧ фильтрации: FIR-фильтр, fc =4,9 кГц Частота, чувствительность: Погрешность < 1 % от Vm в диапазоне от 40 Гц до 2500 Гц Длина интервала: 1, 3, 5, 10, 30 с, 1, 5, 10, 15, 60 минут Усредненное время для мин/макс значений: ½, 1 период сетевой частоты, 200 мс,1 , 3 , 5 с Временная ось Разрешение: 10 мс (при 50 Гц), отклонение: 2 с/сутки при 23 °C; 74 °F ± 2 K Комплект поставки Fluke 1744:
№ Наименование Количество 1. Прибор 1 2. Гибкий зонд 15/150/1500/3000 A с 2 метрами кабеля 4 3. CD-ROM c ПО PQ Log 1 4. RS-232 кабель/адаптер последовательного интерфейса и кабель последовательного интерфейса (RS-232-USB) 1 5. Тестовые отведения для напряжения и электропитания 1 6. Черный зажим типа "дельфин" 4 7. Набор локализации цвета 1 8. Сумка для переноски 1 9. Сертификат об испытаниях со значениями измерений 1 10. Отпечатанное руководство на английском 11. Многоязыковой компакт диск с руководством пользователя 1 Дополнительная комплектация Fluke 1744:
(Поставляется по отдельному заказу)
C1740 - мягкий футляр для анализаторов качества электроэнергии 174X и 43X-II -
