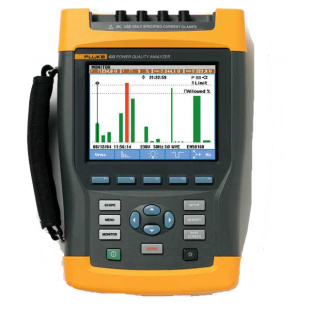

Производитель Fluke Госреестр РФ 32124-06 Назначение анализатора Fluke 434 / Basic:
Полноценный прибор для диагностики трехфазных сетей: измеряет практически все параметры электросети: напряжение, ток, частоту, мощность, потребляемую мощность, дисбаланс и фликер, гармоники и интергармоники. Отслеживает и фиксирует такие события, как скачки и спады напряжения, переходные процессы в сети и броски пускового тока, перебои и резкие изменения напряжения.
Особенности анализаторов Fluke 430 серии:
- Функция AutoTrend автоматически в режиме реального времени строит графики по результатам текущих измерений по каждой фазе и нейтрали и сохраняет графики в памяти прибора. Позволяет в фоновом режиме, не прерывая процесса записи результатов измерений, анализировать графики при помощи курсоров и режима масштабирования (zoom).
- Функция мониторинга (System-Monitor) помогает непрерывно отслеживать характеристики систем энергопитания, а так же диагностировать проблемы в них, в том числе перемежающиеся неисправности. Проверяет соответствие текущих параметров питающей сети требованиям европейских стандартов EN50160 или любым пределам, задаваемым пользователем. В случае превышения любым из параметров заданных пределов, это значение записывается с меткой реального времени в таблицу и отображается в графическом виде.
- Четыре канала: одновременно измеряются напряжение и ток на всех трех фазах и нейтрали. Прибор позволяет не только отслеживать и измерять перекос фаз, но и отображать его на фазовой диаграмме.
- Автоматическое отображение переходных процессов: в случае обнаружения скачка / спада напряжения, отключения тока, а также искажения формы сигнала в любой фазе прибор автоматически фиксирует это событие, продолжительность и время его наступления. В память прибора может быть записано до 40 событий длительностью от 5 мкс в автоматическом режиме.
- Режим "Управляющие сигналы сети" может использоваться для анализа уровня дистанционных управляющих сигналов, которые часто подаются через энергораспределительные системы.
- Режим регистратора событий позволяет хранить многочисленные показания в длительной памяти с большим разрешением.
- Надежный, прочный портативный инструмент оснащен NiMH аккумуляторной батареей, обеспечивающий автономную работу в течение более 7 часов. Удобное и понятное управление функциями меню облегчает работу с прибором.
- Расширенные возможности анализа данных. Курсорные измерения и функция Zoom могут применяться как в реальном времени во время проведения диагностики сети, так и при обработке сохраненных результатов измерений. Результаты измерений также могут быть выгружены на персональный компьютер для последующей обработки и анализа при помощи программного обеспечения FlukeView (для модели Fluke 434 и Fluke 435 ПО включено в комплект поставки).
- Изготовлен в соответствии требованиям стандарта безопасности IEC 61000-4-30 и EN< 61010-1 кат. IV 600 В / кат. III 1000 В.
Выбор модели по функциональным возможностям:
Функциональные возможности Fluke 435 Fluke 434 Система электропитания Трехфазная Входы 4 входа для измерения тока, 4 входа для измерения напряжения (3 фазы и нейтраль) и 1 «земля» Измерения В действ.знач., А действ.знач., Гц, активная мощность (Ватт), полная мощность (ВА), реактивная мощность (ВАР), коэф. мощности (PF), Cos j (DPF), пик-фактор Гармоники и THD (В, А, Вт), К-фактор Интергармоники КВт·ч, КВАР·ч (прямая и обратная), КВА·ч, расход электроэнергии Фликер (Plt, Pst, PF5) Дисбаланс Управляющие сигналы в сети электропитания - Запись показаний / Авто-построение графиков Регистратор событий - Функция мониторинга Графическое отображение формы сигнала / Фазовые диаграммы Спады и повышения (от ½ периода) Регистрация переходных процессов Скачок пускового тока Память (экраны / данные) 50 / 10 50 / 10 Программное обеспечение Power Log - Соответствие Европейским стандартам безопасности EN61010 Кат. IV 600 В / Кат. III 1000 В Аккумуляторная батарея до 7 часов Общие характеристики анализатора Fluke 434 / Basic:
Параметр Значения Диапазон рабочих температур 0 ºC … +50 ºC Температура хранения -20 ºC … +60 ºC Максимальная высота над уровнем моря 3000 м Автономное питание Аккумуляторная батарея NiMH
Время работы: > 7 часов
Время зарядки: 4 часаСоответствие стандартам безопасности EN 61010-1 кат. IV 600 В / кат. III 1000 В Геометрические размеры 256 x 169 x 64 мм Вес 2 кг Электрические характеристики анализатора Fluke 434 / Basic:
Входы Количество: 4 входа для измерения тока, 4 входа для измерения напряжения (3 фазы и нейтраль) и 1 «земля».
Максимальное напряжение1000 В (действующее значение), 6 кВ - пик
Макс. частота опроса 2х105 отсчетов в секунду по каждому каналу одновременноНапряжение Действ. значение (AC + DC)
Диапазон измерений: 0 ... 20 кА
Точность: ±1% ± 5 ед.мл.разр.
Пиковое значение
Диапазон измерений: 0 ... 5.5 кА
Точность: 5%
К - фактор (Crest factor)
Диапазон измерений: 1...10
Точность: ±5%Сила тока Действ. значение (AC + DC)
Диапазон измерений: 0 ... 20 кА
Точность:±1% ± 5 ед.мл.разр.
Пиковое значение
Диапазон измерений: 0 ... 5.5 кА
Точность: 5%
К - фактор (Crest factor)
Диапазон измерений: 1 ... 10
Точность: ±5%Частота 2 Номинальное значение: 50 Гц
Диапазон измерений: 42.50 ... 57.50 Гц
Точность: ±0.1% ± 5 ед.мл.разр.Спады и повышения Действ. значение напряжения (AC + DC) ³
Диапазон измерений: 0.0% … 100% от номинального значения
Точность: ±1% от номинального значения
Действ. значение тока (AC + DC) ³
Диапазон измерений: 0 … 20 кА
Точность: ±1% ± 5 ед.мл.разр.Гармоники Число гармоник (интергармоник) (n)
Диапазон измерений: Постоянный ток, 1..50; (Выкл., 1..49) считая относительно основной гармоники
Действ. значение напряжения
Диапазон измерений: 0.0 … 1000 В
Точность: ±5% ± 2 ед.мл.разр.
Действ. значение тока
Диапазон измерений: 0.0 … 4000 мВ x коэффициент пропорциональности токоизмерительных клещей
Точность: ±5% ± 5 ед.мл.разр.
Мощность
Диапазон измерений: В зависимости от коэффициента пропорциональности токоизмерительных клещей
Точность: ±5% ± n x 2% показаний, ± 10 ед.мл.разр.
Постоянное напряжение
Диапазон измерений: 0.0 … 1000 В
Точность: ±5% ± 10 ед.мл.разр.
Суммарное гармоническое искажение (THD)
Диапазон измерений: 0.0 … 100.0%
Точность: ±2.5%
Частота
Диапазон измерений: 0 … 3500 Гц
Точность: ± 1 Гц
Фазовый угол
Диапазон измерений: -360º ... +360º
Точность: ± n × 1.5ºМощностные характеристики и расход электроэнергии Активная мощность (Ватт), Полная мощность (ВА), Реактивная мощность (ВАР)
Диапазон измерений: 1.0 … 20.00 МВА¹
Точность: ±1.5% ± 10 ед.мл.разр.
КВт·ч, КВА·ч, КВАР·ч
Диапазон измерений: 00.00 …200.0 ГВА·ч¹
Точность: ± 1.5% ± 10 ед.мл.разр.
Коэф. мощности (PF) / Cos Ф / Коэффициент реактивной мощности (DPF)
Диапазон измерений: 0…1
Точность: ± 0.03Фликер Кратковременные Pst и Pst (1 мин.) и Длительная (Plt) дозы фликера
Диапазон измерений: 0.00 … 20.00
Точность:±5%Дисбаланс Напряжение
Диапазон измерений: ±6000 В (Transient Capture)
Точность: ±2.5% от действ. значения напряжения
Min ширина распознаваемого импульса 5 мкс (частота опросов 2*105 отсчетов в секунду)Регистрация переходных процессов Напряжение
Диапазон измерений: ±6000 В
Точность: ±2.5% от действ. значения напряжения
Min ширина распознаваемого импульса 5 мкс (частота опросов 2*105 отсчетов в секунду)Скачок пускового тока Действ. значение тока (AC+DC)
Диапазон измерений: 0.000 … 20.00 кА
Точность: ±1% измерений ± 5 ед.мл.разр.Режим записи показаний Частота опроса: до 100 отсчетов в секунду по каждому каналу
Память: до 3600 отсчетов. В каждом отсчете: min, max и среднее значение параметра.
Время записи: до 450 дней
Масштаб: Возможность масштабирования по оси времени до 12xПамять Экраны: 50
Группы данных, полученные за 1 отсчет: 10Комплект поставки Fluke 434/Basic:
№ Наименование Количество 1. Прибор 1 2. Жесткий чехол для переноски C430 1 3. 5 тестовых проводов, 4 черных, 1 зеленый 1 4. Заменитель зарядного устройства, BC430 1 5. Программное обеспечение SW43W FlukeView 1 6. Оптический кабель USB, OC4USB 1 7. WC100: комплект цветных наклеек по национальным стандартам 1 8. Ознакомительное руководство (печатное) 1 9. Руководство пользователя (на компакт-диске) 1 Дополнительная комплектация Fluke 434/Basic:
(Поставляется по отдельному заказу)
BC430 - зарядное устройство/адаптер питания (для Fluke 430 серии)
C430 - жесткий кейс (для Fluke 430 серии)
C435 - жесткий водонепроницаемый кейс с роликами (для серий Fluke 1735 и 1740)
i430-flex - датчик переменного тока 3000 А (для Fluke 430 серии)
i430-flex-4pk - 4 датчика переменного тока 3000 А (для Fluke 430 серии)
OC4USB - оптически изолированный интерфейсный кабель USB для серии 120, 190 и 430
SW43W - программное обеспечение Fluke View (для Fluke 43B/430 серии)
TLS430 - тестовые провода и зажимы -
