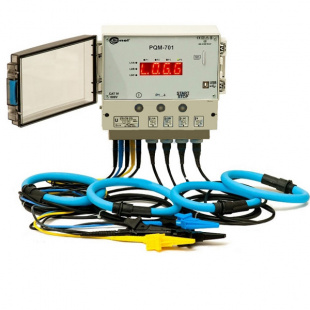

PQM-701 - анализатор параметров качества электрической энергии

Назначение прибора PQM-701:

PQM-701 разработан для проведения регистрации и анализа основных параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц согласно: ГОСТ Р 51317.4.30–2008 (МЭК 61000-4-30:2008) и ГОСТ Р 51317.4.7–2008 (МЭК 61000-4-7:2002), EN 50160:2008.

PQM-701 адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65.

Встроенный нагреватель автоматически активируется при температуре окружающей среды близкой к 0 °C для предотвращения замерзания прибора при отрицательных температурах. Питание нагревателя осуществляется от испытуемой сети по первой фазе L1, с потребляемой мощностью около 10 Вт.

В случае отключения внешнего питания, работа измерителя будет поддерживаться за счет внутренней Li-Ion (литий-ионной) аккумуляторной батареи.

Особенности прибора PQM-701:

Измерение и регистрация:

• автоматическое формирование протоколов параметров качества электрической энергии;
• напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов, отвечают требованиям EN 61000-4.30 класс А). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;
• силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным диаметром обхвата), клещи C-4 (1000 A AC), клещи C-5 (1000 A AC/DC) и клещи C-6 (10 A AC.
• коэффициента пиковых значений напряжения и тока;
• частоты от 40 Гц до 70 Гц (отвечает требованиям EN 61000-4-30 Класс А);
• мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
• энергии: активной (EP), реактивной (EQ), полной (ES);
• коэффициента мощности cosφ, tgφ;
• коэффициента гармонических потерь (К-фактор);
• до 50-й гармоники напряжения и тока (удовлетворяет требованиям EN61000-4-7 Класс I);
• суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
• кратковременной и длительной дозы фликера PST и PLT;
• несимметрии по току и напряжению;
• перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм (удовлетворяет требованиям EN 61000-4-30 Класс А);
• осциллограмм тока и напряжения для каждого периода усреднения.

Программное обеспечение прибора PQM-701:

Программное обеспечение SONEL Analysis — приложение необходимое для настройки и анализа данных регистрации PQM-701.

- Конфигурация анализатора:

• Возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти.
• Установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети.
• Установка параметров трансформаторов напряжения и/или тока.
• Выбор периода усреднения.
• Расписание запуска и остановки регистрации.
• Установка типа токоизмерительных клещей.
• Условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию.

- Режим измерения в реальном времени.

- Широкий набор настроек представления и анализа (отчетов) данных регистрации.

Основные технические характеристики прибора PQM-701:

• Класс защиты: III 1000V/IV 600V, согласно PN-EN 61010-1
• Температурный диапазон: -20…+55 °C
• Габариты ШxВxГ: 235×218×122 мм
• Масса: около 2,1 кг.

Комплект поставки PQM-701:

Дополнительная комплектация PQM-701:
