Производитель Россия Гарантия 12 месяцев Госреестр РФ 67333-17 до 02.05.2027 Межповерочный интервал 24 месяца Описание прибора диагностики подшипников качения, виброметра ДПК-Вибро:
ДПК-Вибро – это:
- регистратор вибрационных сигналов (виброметр);
- прибор для оценки технического состояния подшипников качения «на месте»;
- анализатор вибросигналов с небольшой памятью;
- компактный переносной прибор с ярким экраном.
Виброметр очень простой и его может использовать человек без специальной подготовки.
Назначение прибора диагностики подшипников качения, виброметра ДПК-Вибро:
Прибор ДПК-Вибро измеряет интегральные параметры вибрации оборудования при помощи встроенного вибродатчика. Такие измерения могут производиться в размерности виброускорения A (м/с2), виброскорости V (мм/с) и виброперемещения S (мкм). Тип контролируемого параметра оперативно выбирается пользователем «на месте». Такие измерения вибрации обычно производятся в стандартном диапазоне частот, от 10 и до 1000 Гц.
Режим низкочастотного виброметра. Для некоторых типов тихоходного вращающегося оборудования стоит задача измерения низкочастотных вибраций. Такой диапазон частот не является стандартным. ДПК-Вибро позволяет измерять низкочастотную вибрацию в диапазоне 1 ÷ 200 Гц.
Оценка технического состояния подшипников качения
Оценка технического состояния подшипников качения «на месте» в приборе ДПК-Вибро производится на основании двух методов:
- расчета и сравнения общего уровня вибрационного сигнала (СКЗ вибросигнала), замеренного на подшипнике, с нормативными значениями;
- анализа параметров ударных импульсов, которые всегда возникают при «обкатывании» различных дефектов на поверхностях качения подшипников.
На основании математической обработки ударных импульсов в приборе дается оперативное заключение о техническом состоянии рабочих поверхностей контролируемого подшипника.
В режиме диагностики подшипников качения на экране прибора показывается подшипник качения. Дополнительно, слева и справа показываются значения СКЗ измеренного вибросигнала и значение «эксцесса вибросигнала» (интенсивности ударных импульсов в контролируемом подшипнике). Большое значение эксцесса является признаком наличия внутренних дефектов.
В режиме диагностики подшипников качения итоговая информация о техническом состоянии контролируемого подшипника отображается не только в цифровом виде, но скоростью вращения картинки подшипника на экране прибора, а также его цветом – зеленым, желтым, или красным. При этом меняется цвет не только у подшипника, но и у столбиков СКЗ виброскорости и эксцесса сигнала.
Диагностика дефектов вращающегося оборудования
ДПК-Вибро позволяет проводить оперативную диагностику дефектов вращающегося оборудования. Для этой цели пользователь имеет возможность просматривать на экране и анализировать форму вибрационного сигнала и его спектр. Эта информация очень полезна, так как позволяет идентифицировать все основные дефекты вращающегося оборудования.
Сигналы и спектры могут быть сохранены в памяти прибора для передачи на компьютер и дальнейшего углубленного анализа. Прибор позволяет сохранять в памяти 50 сигналов или спектров. Сигналы и спектры анализируйте в экспертной системе «Атлант». В программу Аврора значения вибрации можно ввести вручную. Скачайте эти программы бесплатно с нашего сайта.
Специальный режим: контроль ускорений кабин лифтов
Виброметр ДПК-Вибро имеет специальную модификацию ДПК-Вибро-Лифт Сервис, предназначенную для контроля работы и диагностики состояния лифтового оборудования.
Кроме проведения диагностики состояния приводного электродвигателя и редуктора, с его помощью можно измерять важный эксплуатационный параметр – ускорение и замедление лифтовой кабины.
Прибор просто прижимается к стенке кабины и регистрирует полный цикл работы лифта, основными элементами которого являются разгон и торможение. При этом на экране прибора сразу же показываются значения максимальных ускорений разгона и торможения. График движения лифтовой кабины можно сохранить в памяти прибора и распечатать при помощи имеющегося программного обеспечения.
Для удобства работы пользователь может выбрать в приборе два предела измерения ускорения кабины: ±1g или ±4g. Поскольку для повышения точности измерений в приборе ДПК-Вибро-Лифт Сервис использован датчик с увеличенной чувствительностью, максимальные значения измеряемых в режиме виброметра ускорения уменьшилось до 50 м/с2, а виброскорости — до 80 мм/с. Максимальное значение измеряемого виброметром ДПК-Вибро-Лифт Сервис перемещения осталось прежним — до 500 мкм.

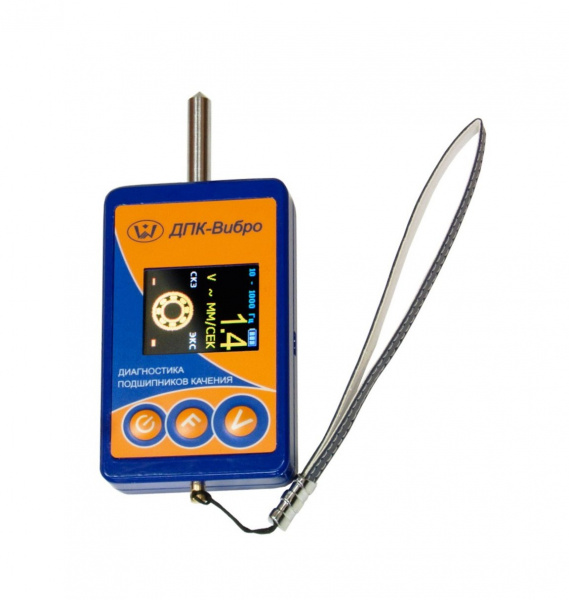

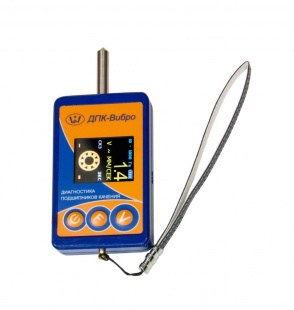

Компактный переносной прибор
Прибор ДПК-Вибро очень маленький и лёгкий. При этом он имеет металлический корпус и защищённую клавиатуру. Встроенный датчик имеет щуп с резьбой М5. Вместо щупа можно использовать магнит или шпильку М5. Прибор питается от двух Ni-MH аккумуляторов размера AAA или двух батареек. Аккумуляторы заряжаются через разъём USB от сети или от компьютера. При повороте прибора изображение на экране также переворачивается, подстраиваясь под пользователя.
Технические характеристики прибора диагностики подшипников качения, виброметра ДПК-Вибро Стандарт:
Параметр Значение ДПК-Вибро Стандарт ДПК-Вибро Лифт Сервис Канал измерений характеристик вибрации Диапазоны измерений амплитудного значения виброускорения, м/с2 от 1 до 100 от 1 до 50 Диапазоны измерений СКЗ виброскорости, мм/с от 1 до 100 от 1 до 80 Диапазон измерений размаха виброперемещения, мкм от 50 до 500 Диапазон рабочих частот при измерении виброускорения, Гц от 10 до 1000 Диапазон рабочих частот при измерении виброскорости, Гц от 10 до 1000 от 10 до 650 Диапазон рабочих частот при измерении виброперемещения, Гц от 10 до 200 от 10 до 160 Пределы допускаемой основной относительной погрешности при измерении виброускорения на базовой частоте 79,6 Гц, %:
- в диапазоне измерений от 1 до 5 м/с2 включительно
- в диапазоне измерений свыше 5 до 100 м/с2
±10
±5- Пределы допускаемой основной относительной погрешности при измерении виброускорения на базовой частоте 79,6 Гц, %:
- в диапазоне измерений от 1 до 5 м/с2 включительно
- в диапазоне измерений свыше 5 до 50 м/с2-
±10
±5Пределы допускаемой основной относительной погрешности при измерении виброскорости на базовой частоте 79,6 Гц, %:
- в диапазоне измерений от 1 до 5 мм/с включительно
- в диапазоне измерений свыше 5 до 100 мм/с
±10
±5- Пределы допускаемой основной относительной погрешности при измерении виброскорости на базовой частоте 79,6 Гц, %:
- в диапазоне измерений от 1 до 5 мм/с включительно
- в диапазоне измерений свыше 5 до 80 мм/с-
±10
±5Пределы допускаемой основной относительной погрешности при измерении виброперемещения на базовой частоте 79,6 Гц, %:
- в диапазоне измерений от 50 до 99,9 мкм включительно
- в диапазоне измерений свыше 99,9 до 500 мкм
±10
±5Неравномерность амплитудно-частотной характеристики при измерении виброускорения и виброскорости относительно базовой частоты в диапазонах частот, %, не более:
- от 10 Гц до 20 Гц включительно и свыше 640 Гц до 1000 Гц
- свыше 20 Гц до 640 Гц включительно
±20
±10- Неравномерность амплитудно-частотной характеристики при измерении виброперемещения относительно базовой частоты в диапазонах частот, %, не более:
- от 10 Гц до 20 Гц включительно
- свыше 20 Гц до 200 Гц
±20
±10- Неравномерность амплитудно-частотной характеристики при измерении виброускорения относительно базовой частоты в диапазонах частот, %, не более:
- от 10 Гц до 20 Гц включительно и свыше 400 Гц до 1000 Гц
- свыше 20 Гц до 400 Гц включительно-
±20
±10Неравномерность амплитудно-частотной характеристики при измерении виброскорости относительно базовой частоты в диапазонах частот, %, не более:
- от 10 Гц до 20 Гц включительно и свыше 400 Гц до 650 Гц
- свыше 20 Гц до 400 Гц включительно-
±20
±10Неравномерность амплитудно-частотной характеристики при измерении виброперемещения относительно базовой частоты в диапазонах частот, %, не более:
- от 10 Гц до 20 Гц включительно
- свыше 20 Гц до 160 Гц-
±20
±10Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды, % половина значения основной погрешности Канал измерений линейного ускорения Диапазон измерений линейного ускорения, м/с2 ±50 Пределы допускаемой абсолютной погрешности измерений линейного ускорения, м/с2 ±(0,1+0,05a),
где a – измеренное значение ускоренияОсновные технические характеристики Нормальные условия измерений:
- температура окружающей среды для канала измерений вибрации, °C
- температура окружающей среды для канала измерений линейного ускорения, °C
от +15 до +25
от +10 до +30Условия эксплуатации:
- диапазон рабочих температур окружающей среды, °C:
- для канала измерений вибрации
- для канала измерений линейного ускорения
от -20 до +50
от +10 до +30Параметры электрического питания:
- источник питания
2 x AAAГабаритные размеры (длина× ширина × высота), мм, не более 98×60×19 Масса, кг, не более 0,5 Средний срок службы, лет 8 Комплект поставки ДПК-Вибро Стандарт

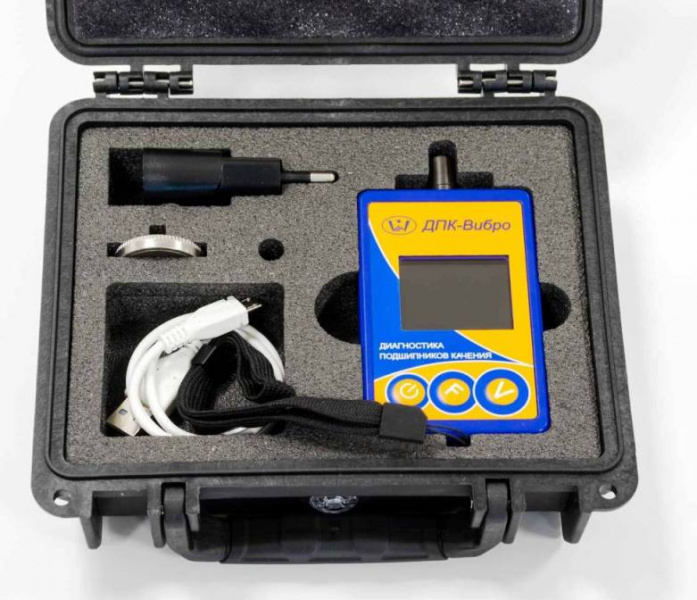

№ Наименование Количество 1 Прибор диагностики подшипников качения, виброметр ДПК-Вибро Стандарт 1 2 Щуп 1 3 Ремешок для переноски 1 4 Сетевое зарядное устройство 1 5 Кабель USB - Микро USB 1 6 Чехол (сумка) для переноски 1 7 Комплект документации 1 Модификации ДПК-Вибро
- ДПК-Вибро Лифт Сервис, прибор диагностики подшипников качения, виброметр с функцией измерения ускорения-торможения
- ДПК-Вибро Стандарт, прибор диагностики подшипников качения, виброметр
-
