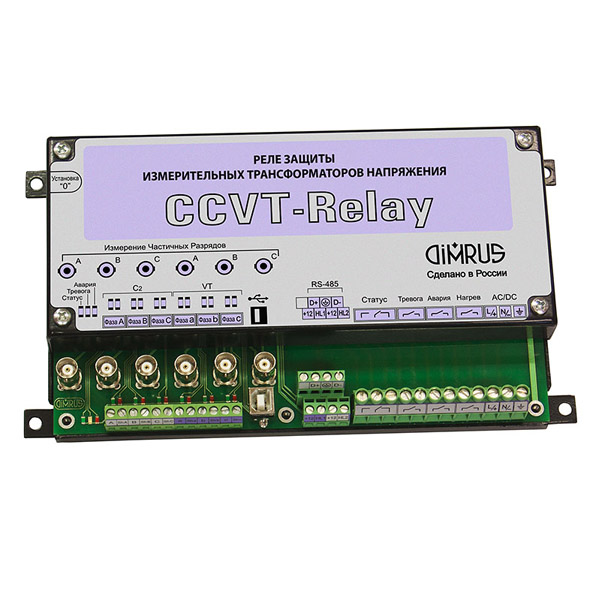

CCVT-Relay - система мониторинга технического состояния измерительных трансформаторов тока и напряжения

Назначение системы CCVT-Relay:

Система мониторинга марки «CCVT-Relay» предназначена для постоянного контроля технического состояния изоляции измерительных трансформаторов тока и напряжения под рабочим напряжением.

В измерительном приборе системы «CCVT-Relay» реализованы два современных диагностических метода мониторинга состояния изоляции измерительных трансформаторов:

• Контроль тангенса угла потерь изоляции для трехфазной группы измерительных трансформаторов.
• Контроль величины емкости главной изоляции трансформаторов тока или емкостного делителя для трансформаторов напряжения.

Для получения дополнительной диагностической информации о состоянии изоляции ТТ и ТН могут быть использованы результаты измерения частичных разрядов в изоляции. Для этого на приборе системы мониторинга предусмотрены специальные разъемы для оперативного подключения переносных приборов измерения ЧР. Это возможно благодаря использованию с прибором универсальных датчиков токов проводимости и частичных разрядов марки «DB-2/TT».

Важным достоинством системы «CCVT-Relay» является наличие в одном измерительном приборе входов для контроля состояния шести измерительных трансформаторов. К ним могут быть подключены как однотипные трансформаторы, например, шесть ТТ или шесть ТН, или же три ТТ и три ТН. Такое использование одного измерительного прибора для шести трансформаторов уменьшает удельную стоимость системы мониторинга и повышает точность диагностических заключений.

При поставке системы «CCVT-Relay» для контроля только одной тройки измерительных трансформаторов уменьшается количество первичных датчиков до трех. Такой вариант системы мониторинга применяется в том случае, когда расстояние между группами измерительных трансформаторов оказывается большим, чем 50 – 100 метров.

«CCVT-Relay» - обслуживание измерительных трансформаторов по техническому состоянию.

Современный поход к организации мониторинга и защиты высоковольтного оборудования изменяет весь процесс управления эксплуатацией измерительных трансформаторов. Внедрение «CCVT-Relay» дает возможность перейти от режима предотвращения аварийной ситуации, когда важнейшей задачей является минимизация последствий произошедшей аварии, к режиму предупреждения аварий.

Все внутренние алгоритмы работы системы «CCVT-Relay» ориентированы на максимально раннее выявление признаков возникающих дефектов. Анализ опасности и скорости развития выявленных дефектов позволяет формировать для обслуживающего персонала диагностические рекомендации, позволяющие осуществлять длительную и надежную эксплуатацию измерительных трансформаторов при минимальных экономических затратах.

Интерфейсы связи системы «CCVT-Relay» с системой АСУ-ТП предприятия.

Индикация технического состояния контролируемых измерительных трансформаторов осуществляется «на месте» при помощи трех реле.

Для обеспечения передачи информации в систему АСУ-ТП применяется изолированный интерфейс RS-485. С его помощью производится передача по протоколу МЭК 61850-8, который является базовым для формирования современной информационной среды интеллектуальной энергосистемы «Smart Grid».

Конструктивное исполнение.

Конструктивно система выполнена в виде автономного устройства, которое может быть смонтировано как рядом с контролируемыми трансформаторами в защитном шкафу, так и на пульте управления.

Прибор системы «CCVT-Relay» может работать при температурах до минус 40 градусов, но при монтаже в шкафу для уменьшения влажности все равно используется дополнительный подогрев.

При оформлении заказа на поставку защитного реле «CCVT-Relay» необходимо обязательно указывать конкретную марку и фирму-производителя используемых измерительных трансформаторов. Это нужно для определения рабочих токов измерительных датчиков.

Краткие технические характеристики системы CCVT-Relay:

Комплект поставки CCVT-Relay:
