Trakt для AnCom A-7/307 - опция

Назначение опции Trakt для AnCom A-7/307:

Опция Trakt для AnCom A-7/307 предусматривает комплектование анализатора программой WinTrakt (авторы Шкарин Ю.П., Филиппов А.А.), предназначенной для расчета параметров ВЧ трактов каналов связи, использующих в качестве среды распространения фазы и грозозащитные тросы воздушных (ВЛ) и кабельных (КЛ) линий электропередачи (ЛЭП) переменного и постоянного тока напряжением 35...1200 кВ.

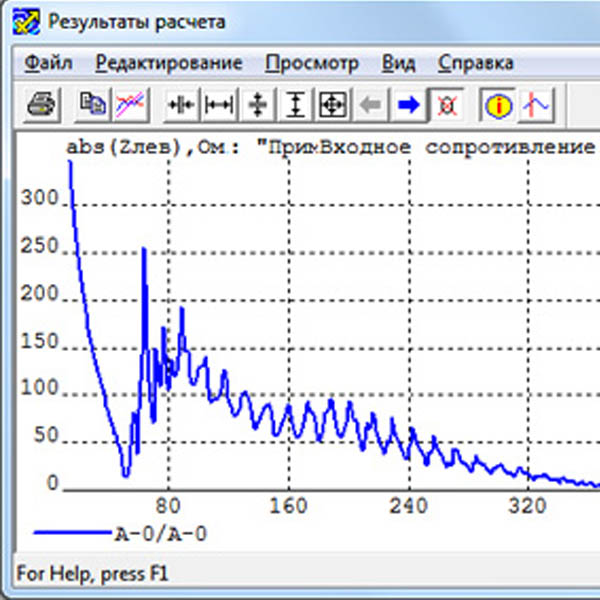

Рекомендуется при проектировании, пуско-наладке и эксплуатации ВЧ трактов каналов связи по ЛЭП. Рассчитываемые параметры ВЧ трактов: рабочее затухание, входное сопротивление, затухание несогласованности и групповое время запаздывания. Рассчитанная в ПО WinTrakt характеристика отображается анализатором AnCom A-7/307 в виде графика – в одном окне с измеряемой характеристикой.

Использование ПО WinTrakt совместно с анализатором AnCom A-7/307 предоставляет инструментарий для оценки качества тракта и его элементов, а также для выявления и устранения причин отклонения действительных параметров от расчетных номинальных и предельных значений.

Особенности опции Trakt для AnCom A-7/307:

При использовании ПО WinTrakt совместно с анализатором AnCom A-7/307 обеспечивается законченное решение: инструментарий для оперативного контроля и поиска неисправностей параметров ВЧ тракта и его элементов.

• расчет параметров ВЧ тракта и помех в полосе частот 10...1500 кГц, любой сложности, при различных схемах организации тракта, с учетом всех возможных составляющих его элементов:
  • воздушная и кабельная ЛЭП;
  • транспозиция фаз и тросов ВЛ (экранов КЛ);
  • ВЧ обходы;
  • ответвления от ЛЭП;
  • шунтирующие и последовательно включенные сопротивления;
  • ВЧ заградители с произвольной схемой;
  • фильтры присоединения с произвольной схемой;
• адекватность, точность и универсальность моделирования ПО WinTrakt, учитывающего:
  • гололед или изморозь на заданном участке ВЛ;
  • короткие замыкания и обрывы проводов ВЛ;
  • изменение числа проводов ВЛ на каком либо ее участке;
  • включение ответвления или обхода в любую цепь многоцепной линии;
  • разветвление цепей двухцепных ВЛ и их прохождение по разным трассам;
  • периодические неоднородности (влияние опор ВЛ, заземление грозотросов, провисание проводов в пролете);
• результаты расчета ПО WinTrakt представляются в виде шаблонов частотных характеристик электрических параметров трактов и оборудования и оперативно экспортируются в управляющее ПО анализатора AnCom A-7/307;
• анализ и интерпретация результатов сравнения рассчитанных в ПО WinTrakt и измеренных анализатором AnCom A-7/307 параметров позволяют:
  • произвести оценку качества измеряемого объекта, в т.ч. без вывода из эксплуатации тракта или его элементов;
  • выявить и устранить ошибки в организации схемы тракта и повреждённого элемента;
  • выявить и устранить причины отклонения измеренных действительных значений параметров объекта от расчетных номинальных и предельных;
  • повысить надежность и достоверность передачи информации по ВЧ тракту;
• рассчитанная в ПО WinTrakt характеристика отображается анализатором AnCom A-7/307 в виде графика – в одном окне с измеряемой характеристикой;
• существенное упрощение и ускорение процесса выявления ошибок в организации схемы тракта и повреждённого элемента благодаря возможности ПО WinTrakt моделировать в расчётной схеме ВЧ тракта:
  • ошибок в организации схемы ВЧ тракта, например, ошибочное присоединение на разных концах ВЛ к разным фазам, ошибочная подвеска заградителя в ответвлении на другой (нерабочей) фазе и т.д.;
  • повреждений того или иного элемента схемы тракта, например, ВЧЗ, ФП, КС, ВЧ кабеля.
