CDR - система мониторинга технического состояния высоковольтных кабельных линий

Назначение системы мониторинга технического состояния высоковольтных кабельных линий CDR:

Введение в эксплуатацию ответственных высоковольтных кабельных линий сразу же предполагает необходимость применения систем мониторинга. Эти системы должны обеспечивать наблюдение за состоянием изоляции всей кабельной линии, особенно в муфтах.

Система мониторинга марки «CDR» (Cables Diagnostics Relay) предназначена для контроля состояния высоковольтных кабельных линий.

Система «CDR» контролирует:

• Техническое состояние изоляции кабельной линии по уровню и распределению частичных разрядов.
• Состояние соединительных и концевых муфт по текущей температуре и частичным разрядам.
• Величину уравнительных токов, протекающих по экрану кабельной линии.
• Позволяет локализовать место возникновения дефекта в муфте или в самом кабеле.

Особенности системы мониторинга технического состояния высоковольтных кабельных линий CDR:

• Контроль технического состояния изоляции кабельной линии по уровню и распределению частичных разрядов.
• Контроль состояния соединительных и концевых муфт по текущей температуре и частичным разрядам.
• Контроль величины уравнительных токов, протекающих по экрану кабельной линии.
• Возможность локализовать место возникновения дефекта в муфте или в самом кабеле

Датчики марки «CDR-S»

На поверхности кабельной линии монтируются комплексные датчики марки «CDR-S». Датчик представляет собой гибкое кольцо шириной 200 мм, которым оборачивается внешняя поверхность кабеля рядом с концевой или соединительной муфтой. В корпус датчика дополнительно вмонтированы датчик температуры кабельной линии и датчик тока промышленной частоты, протекающего по экрану кабеля. Благодаря разъемной конструкции монтаж датчика не представляет большой сложности.

Регистрирующие приборы.

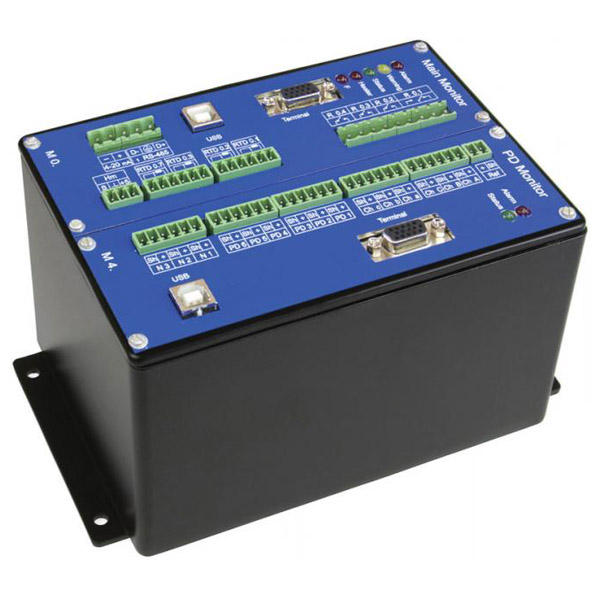

В качестве устройств регистрации и анализа параметров кабельных линий в системе мониторинга «CDR» использованы универсальные приборы марки «DIM-PD1» и «DIM-PD3», имеющие одно- или трехканальное исполнение.

Это одни из самых современных приборов, используемых в настоящее время при измерении частичных разрядов.

Отличительными особенностями приборов «DIM-PD» является то, что:

• Регистрация импульсов частичных разрядов в каждом измерительном канале прибора ведется одновременно в двух частотных диапазонах – HF (ВЧ) и UHF (СВЧ). В диапазоне HF регистрируются импульсы, чаще всего возникающие в изоляции самих кабелей, а в диапазоне UHF регистрируются импульсы, которые чаще всего возникают непосредственно в изоляции муфт.
• Регистрация частичных разрядов в 3-х канальном приборе производится синхронно по всем каналам.
• Если в одной системе мониторинга монтируется несколько регистрирующих приборов, то все они работают абсолютно синхронно. Для этого используется оптическая линия связи между приборами, или же, при очень длинных кабельных линиях, приборы синхронизируются по сигналам системы глобального позиционирования GPS/GLONASS.
• В систему мониторинга встроена функция локации места возникновения дефекта в изоляции. Она работает независимо по двум методам: на основе анализа рефлектограмм от импульсов частичных разрядов, и по разнице времени прихода высокочастотного импульса от дефекта к нескольким датчикам.
• В системе «CDR» встроена экспертная диагностическая система «PD-Expert», позволяющая в автоматическом режиме определять тип дефекта в изоляции и степень его развития.
• При помощи приборов «DIM-PD» дополнительно регистрируются и анализируются технологические параметры кабельной линии (температура, ток), использование которых позволяет повысить достоверность диагностических заключений.

Пример организации мониторинга кабельной линии 110 кВ с раздельными фазами.

Для кабельной линии с двумя соединительными муфтами в каждой фазе системы использованы четыре измерительных прибора D1 – D4 марки «DIM-PD3». Для сбора информации и синхронизации процесса регистрации импульсов между приборами применяется оптическая линия связи.

Для контроля состояния ремонтных (отдельно расположенных) муфт может быть использован одноканальный измерительный прибор «DIM-PD1», также включаемый в общую систему мониторинга.

Подключение системы «CDR» к общей системе АСУ-ТП может быть осуществлено несколькими способами:

• При помощи оптической линии связи и стандартного сетевого интерфейса.
• При помощи изолированного интерфейса «RS-485». Для непосредственной передачи информации из системы мониторинга в систему АСУ-ТП может быть использован протокол ModBus RTU или протокол IEC 61850.

Технические характеристики системы мониторинга технического состояния высоковольтных кабельных линий CDR:

Комплект поставки CDR:
