МАКС-Т - система телеизмерения и телеуправления

Назначение системы МАКС-Т:

Система телемеханики МАКС-Т для распределительных сетей 6-35 кВ. Предназначена для дистанционного контроля и управления абонентскими пунктами (РП, ТП, РТП) с диспетчерского пункта. Передача команд управления, прием подтверждения исполнения команд, а также измеренных значений токов и напряжений производится по выделенному радиоканалу.

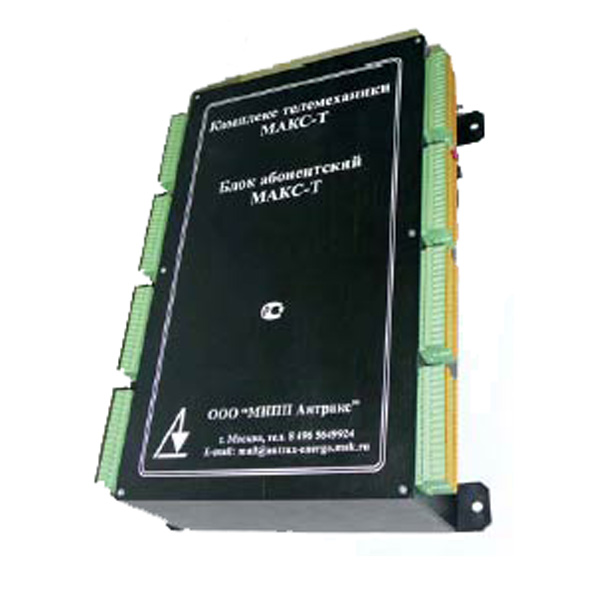

Система состоит из блока МАКС-ТД, устанавливаемого на диспетчерском пункте и подключённого к ПК, и блоков МАКС-ТА, устанавливаемых на абонентских пунктах. Комплекс телемеханики МАКС-Т соответствует требованиям нормативных документов ГОСТ Р, что подтверждается сертификатом соответствия .

Технические параметры системы МАКС-Т:

1. Тип радиоканала – симплексный.
2. Максимально количество адресов пунктов АП........255.
3. Максимальное количество адресов устройств на одном АП.........32.
4. Максимальное количество дискретных сигналов на одном АП.........64.
5. Максимальное количество аналоговых сигналов на одном АП.........32.
6. Количество команд телеуправления........8.
7. Перечень команд:
   1. Выдать отчет о состоянии всех дискретных датчиков и величине аналоговых сигналов на АП №m.
   2. Включить МВ №n на АП №m.
   3. Отключить МВ №n на АП №m.
   4. Запрет исполнения команд 7.2 и 7.3 на АП №m.
   5. Отмена запрета исполнения команд на АП №m.
8. Выходными сигналами управления блока МАХ-ТА являются «сухие» контакты реле на номинальный ток 0,5 А и напряжение ~ 220 В или = 250 В.
9. На блоке МАХ-ТА есть тумблер отключения режима телеуправления и световой индикатор, подтверждающий отключение.
10. Отчет о состоянии датчиков на АП содержит информацию о:
    • Состоянии всех МВ или СМВ (включен/отключен).
    • Входной двери (открыта/закрыта).
    • Действующем значении токов и напряжений в цепях АП.
    • Основном питании блока МАХ-ТА (норма/отсутствует).
    • Напряжении резервного аккумулятора (норма/понижено).
11. Питание блока МАХ-ТД от сети ~220 В.
12. Питание блока МАХ-ТА: основное – сеть ~220 В, резервное – встроенный аккумулятор.
13. Время работы блока МАХ-ТА от резервного питания -  6 час.
14. Рабочий диапазон температур блока МАХ-ТД: 0 ÷ +50 ºС.
15. Рабочий диапазон температур блока МАХ-ТА: -30 ÷ +50 ºС.
