MDR - реле контроля изоляции электрических машин

Назначение реле MDR:

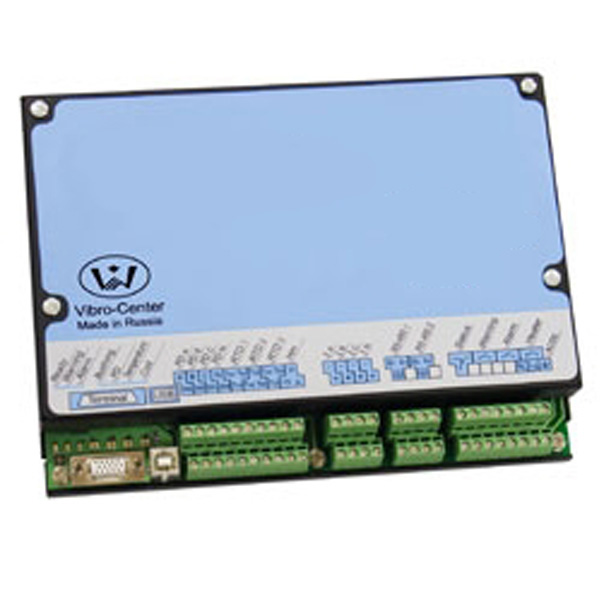

Реле контроля изоляции вращающихся машин MDR (Motor Diagnostics Relay) предназначено для использования с крупными синхронными и асинхронными электрическими машинами, генераторами и электродвигателями. Реле позволяет комплексно оценивать техническое состояние изоляционных систем электрической машины.

Особенности реле MDR:

В MDR реализовано несколько методов контроля состояния изоляции электрических машин:

• Контроль состояния изоляции статора по уровню частичных разрядов;
• Контроль состояния изоляции ротора по радиальной составляющей магнитного поля в зазоре электрической машины;
• Контроль электромагнитной асимметрии статора по спектру тока и мощности;
• Контроль величины воздушного зазора в процессе работы машины;
• Контроль вибрации пакета стали статора.

Защитное реле монтируется рядом с электрической машиной в монтажном шкафу. Без использования системы подогрева реле MDR может работать при температурах до -40 градусов.

Первичные датчики, используемые в реле MDR:

Внешние интерфейсы реле MDR:

• Изолированный интерфейс RS-485
• Интерфейс USB
• Количество выходных реле – 2. Это реле статуса и аварии.

Индикация состояния прибора и контролируемых параметров производится при помощи светодиодов. Всего их 6:

• Зеленый (может быть двухцветный) светодиод индикации включения и нормальной работы реле. Если диод мигает, или меняет свой цвет, то в приборе есть проблемы, или идет тестирование.
• Красный светодиод, соответствующий срабатыванию аварийного реле.
• Четыре красных светодиода, зажигающиеся:
  • при повышении уровня частичных разрядов;
  • при появлении проблем в роторе;
  • при появлении проблем с асимметрией;
  • при динамических ударах в роторе.

Для настройки параметров реле может быть использована стандартная выносная клавиатура с экраном. Стандартный режим настройки прибора – при помощи компьютера по линиям связи.
