| Реле газовое трансформаторное РГТ-50 |
- Описание
- Отзывы о товаре
- Задать вопрос
- Файлы
- Все товары раздела
-
Производитель Россия Гарантия 12 месяцев Варианты написания РГТ50, РГТ 50 Краткое описание
Реле газовое серии РГТ предназначено для защиты маслонаполненных трансформаторов, автотрансформаторов и реакторов, имеющих расширитель, от повреждений внутри бака. РГТ‑50 разработано как аналог реле BF‑50/10, РЗТ‑50. Рекомендовано по программе импортозамещения.
Описание и спецификация газового реле РГТ-50-201
Реле состоит из корпуса и крышки из алюминиевого сплава, на которой смонтированы все внутренние элементы реле (реагирующий блок). Цифры в обозначении реле соответствуют диаметру проходного отверстия фланца корпусов реле. Конструктивное исполнение и присоединительные размеры фланцев реле соответствуют широко распространенным в энергосистемах России, а также стран СНГ, реле BF‑50/10 и РЗТ‑50. Поэтому замена оборудования на новое не требует каких-либо переделок.

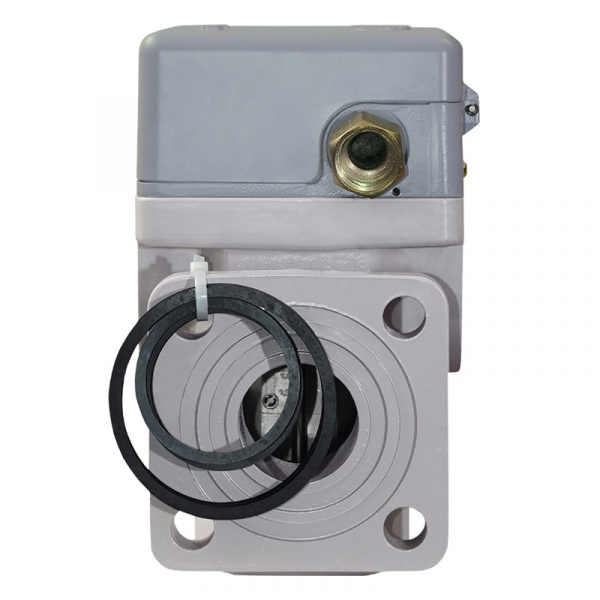

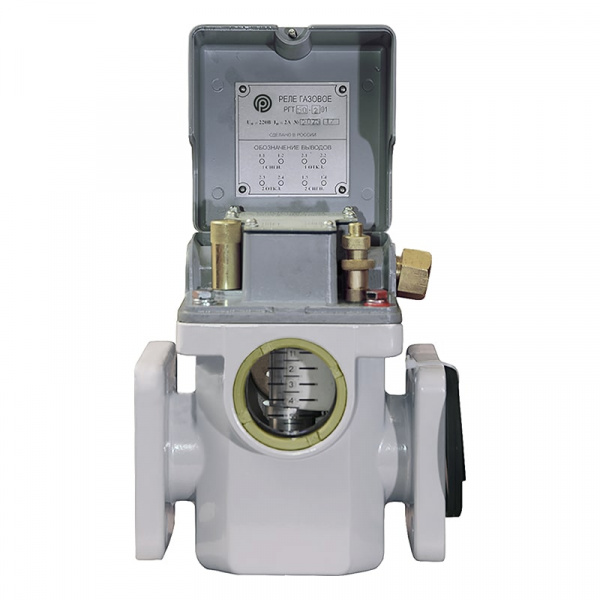

На крышках реле имеется стрелка, которая при установке реле в трубопровод, соединяющий бак трансформатора с расширителем, должна быть направлена в сторону расширителя. Фирменная табличка реле с указанием типа реле и его основных данных расположена с внутренней стороны крышки.
Поплавки газового реле со встроенными в них управляющими магнитами выполнены сплошными, без механических связей с другими элементами реле. В процессе изготовления поплавки испытываются избыточным давлением масла 100кПа, поэтому при последующей эксплуатации они не подвергаются испытаниям.
В реле применяются герконы повышенной электрической прочности, которые вместе с соединительными проводами размещаются в корпусе контактного узла. Они неподвижны, полностью изолированы от масла и имеют усиленную защиту от механических воздействий и атмосферной влаги. Конструкция реле позволяет производить осмотр и замену контактного узла на месте установки реле без спуска масла и вскрытия реле.

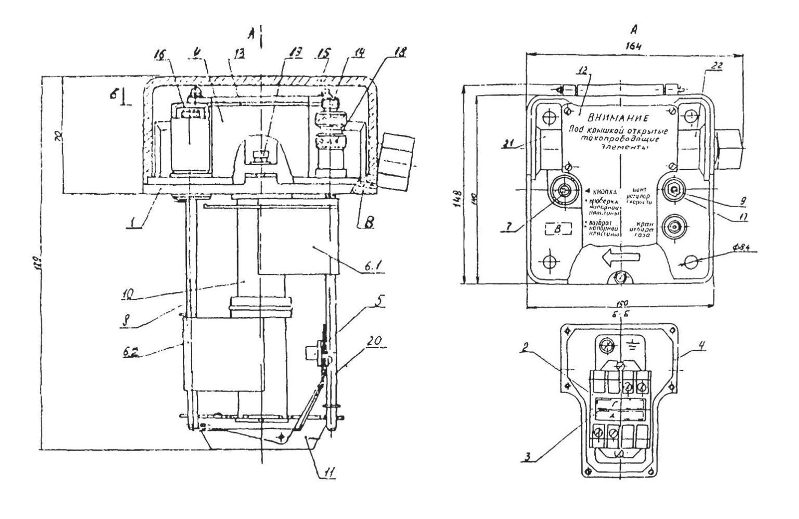

Более наглядное представление о конструкции газового реле РГТ-50-201, а конкретнее о его контактном реагирующем блоке и основных элементах, можно получить в следующем описании:
1 – корпус блока; 2, 3 – монтажные колодки, содержащие герконы и винтовые зажимы под винт М4 для подсоединения внешних проводов; 4 – коробка зажимов; 5 – напорная пластина с постоянным магнитом; 6 – скоба, фиксирующая напорную пластину в конечном состоянии; 6.1 – верхний поплавок; 6.2 – нижний поплавок; 7 – кнопка проверки работы напорной пластины и возврата ее в исходное состояние; 8 – шток кнопки проверки напорной пластины; 9 – винт регулировки уставки срабатывания напорной пластины; 10 – корпус контактного узла; 11 – несущая скоба; 12 – крышка коробки зажимов; 13 – уплотнительная прокладка крышки коробки зажимов; 14 – кран для выпуска (отбора пробы) газа; 15 – крышка корпуса блока; 16 – колпачок, закрывающий кнопку проверки; 17 – гайка, стопорящая винт регулировки уставки; 18 – гайка, стопорящая кран отбора пробы газа; 19 – винт крепления крышки корпуса блока; 20 – шток винта регулировки уставки срабатывания реле по скорости потока масла; 21, 22 – штуцера в корпусе блока для ввода монтажных проводов в коробку зажимов; Е – дренажный канал в корпусе блока для слива конденсата из коробки зажимов.
Типоисполнение блока БКР 2-1 БКР 2-2 БКР 2-3 БКР 2-4 БКР 2-5 В 2-1 2-2 2-3 2-4 2-5 Г 1.1 1.2 2.1 2.2 1.1 1.2 2.1 2.2 1.1 1.2 2.1 2.2 1.1 1.2 2.1 2.2 1.1 1.2 2.1 2.2 Д 2.3 2.4 1.3 1.4 2.3 2.4 1.3 1.4 2.3 2.4 1.3 1.4 Реле РГТ-50 устойчиво к вибрациям в трех взаимно перпендикулярных направлениях с ускорением 5g при частотах 5-150 Гц, к одиночным ударам в вертикальном направлении с ускорением 5g, к землетрясению с амплитудой ускорения 0,5g.
Преимущество газового реле РГТ-50-201
- Цельнолитые поплавки со встроенными управляющими магнитами;
- Отсутствие механических связей поплавков с другими элементами реле;
- Наличие единственного (кроме поплавков) подвижного элемента — напорной пластины, реагирующей на поток масла;
- Магнитоуправляемые контакты (герконы) повышенной электрической прочности размещены вместе с соединительными проводами в корпусе контактного узла и полностью изолированы от масла;
- Конструкция реле позволяет произвести осмотр и замену контактного узла без спуска масла и вскрытия реле;
- Кнопка опробования обеспечивает проверку работы реле при действии поплавков и отдельно — при действии напорной пластины;
- Реле обеспечивают возможность выполнения двух независимых отключающих и двух независимых сигнальных цепей;
- Установочные и присоединительные размеры реле позволяют использовать их для замены реле, находящихся в эксплуатации.
Характеристики газового реле РГТ-50-201
Основные размеры корпуса и масса реле: длина 195 мм ширина 148 мм высота 237 мм масса 6,5 кг Оцифрованные риски смотрового стекла: от 1 до 6 Объем газа, вызывающий срабатывание сигнального элемента: 150 – 225 см3 (до риски 2,5 дел.) Уставки по скорости потока масла: 0,65; 1,0 и 1,5 м/с допустимая погрешность уставок – от 0 до минус 25 %. Основные параметры контактов реле: номинальное напряжение постоянного и переменного тока 220 В диапазон коммутируемых напряжений от 1 до 300 В минимальный ток контактирования 1 мА коммутируемый ток 0,1 А при напряжении постоянного тока 230 В и t = 15 мс 0,2 А при переменном напряжении 50 – 60 Гц и cosj = 0,3 номинальная коммутируемая мощность при работе на активную нагрузку 50 Вт переходное сопротивление контактов не более 0,3 Ом электрическая прочность изоляции разомкнутых контактов при переменном напряжении частоты 50 – 60 Гц – 2000 В Рабочий диапазон температур: от -60 °С до +55 °С при кинематической вязкости масла не более 1100 сСт Предельная рабочая температура масла: до 100 °С и до 120 °С в течение часа Комплектация
- реле – 1 шт;
- уплотнительные кольца фланцев – 4 шт;
- паспорт – 1 шт;
- техническое описание и инструкция по эксплуатации – 1шт;
- упаковочный комплект – 1 шт.
-
