30 195 руб./шт цена с учетом НДС (20%)
| ||
| ||
| ||

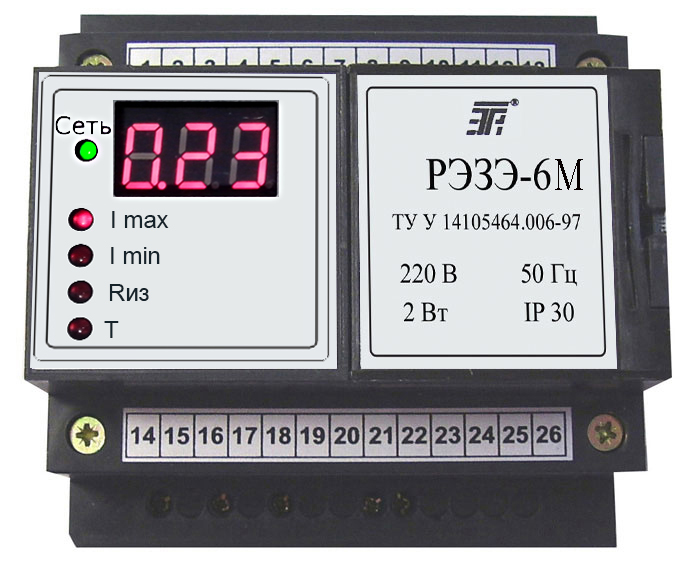

| Реле электронное защиты электродвигателей РЭЗЭ-6М |
- Описание
- Отзывы о товаре
- Задать вопрос
- Файлы
- Все товары раздела
-
Производитель СНГ Гарантия 24 месяца Назначение реле РЭЗЭ-6:
Реле предназначено для защиты асинхронных двигателей и вращаемых ими механизмов путем отключения или блокирования пуска двигателей при возникновении следующих аварийных ситуаций:
- недопустимая перегрузка двигателя по току, вызванная обрывом фазы статорной обмотки, несимметрией фазных напряжений, технологической перегрузкой, заклиниванием ротора или междувитковыми замыканиями;
- нештатное исчезновение нагрузки двигателя ( «сухой ход» водяного насоса,обрыв приводных ремней транспортёра и т.д);
- недостаточное сопротивление изоляции обмотки относительно корпуса отключенного двигателя;
- тепловая перегрузка двигателя, обусловленная ухудшением условий его охлаждения.
Реле РЭЗЭ-6 функционирует совместно с магнитным пускателем (контактором), цепь управления которого питается напряжением 220/380 В частотой 50 Гц, а также с датчиками тока и температуры.
Номер исполнения датчиков тока в зависимости от диапазонов номинальных токов двигателей :
№2 ->1-25А.
№3 -> 25-125 А,
№4 -> 125-625 А.Принцип действия реле основан на обработке сигналов от датчиков тока и датчика температуры. При превышении одним из сигналов заданной уставки срабатывает промежуточное реле в цепи питания катушки пускателя (контактора), отключает его и, соответственно, двигатель.
Технические характеристики реле РЭЗЭ-6:
Параметр Значения Номинальный рабочий ток цепи управления пускателя при номинальном рабочем напряжении 220/380 В, А 8
5Номинальный рабочий ток цепи сигнализации состояния двигателя при амплитуде номинального рабочего напряжения 400 В, А 0,11 Время срабатывания, с:
- при перегрузке двигателя по току регулируется автоматически по защитной характеристике реле
- при тепловой перегрузке двигателя
- при нештатном исчезновении нагрузки двигателя
-
1
1-5Диапазон регулирования уставки:
- по току (максимальному и минимальному), % ном. тока двигателя
- по температуре, °С
0-100
25-115Уставка по сопротивлению изоляции (не регулируется), МОм 0,5±0,05 Регулирование уставок плавное да Напряжение питания 220(-44+22) В, 50 Гц Потребляемая мощность, Вт, не более 2 Максимальная длина линии, м, не более:
- между реле и датчиками тока
- между реле и датчиком температуры (при сопротивлении линии не более 10 Ом)
10
100Степень защиты корпуса IP30 Габаритные размеры, мм 90х90х65 Масса, кг, не более 0,25 Комплект поставки РЭЗЭ-6:
№ Наименование Количество 1. РЭЗЭ-6 1 2. Датчик тока необходимого исполнения 2 3. Датчик температуры 1 4. Винт М4 ГОСТ 1491-72 3 5. Гайка М4 ГОСТ 5915-70 2 6. Шайба 4.01.02 ГОСТ 11371-68 2 7. Рейка монтажная 1 8. Руководство по эксплуатации 1 -
