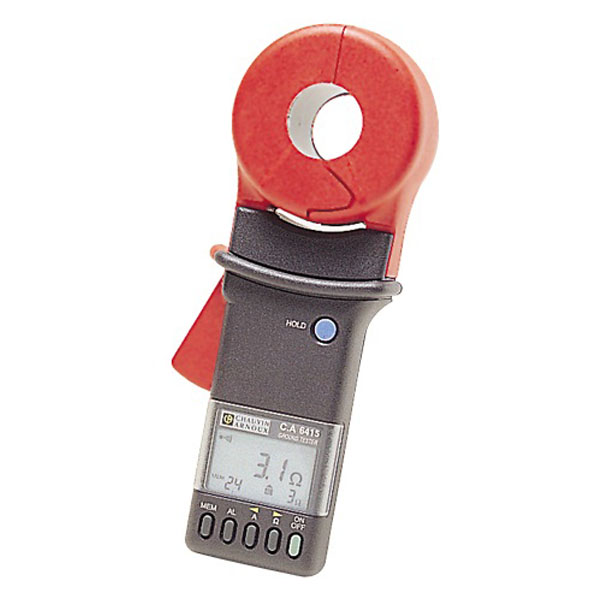

C.A 6415 - измеритель сопротивления заземления

Назначение Токовых клещей С.А 6415:

Измерители сопротивления заземления - токовые клещи С.А. 6415 являются представителями нового поколения измерителей сопротивления заземления и предназначены для оперативного контроля устройств заземления без их отключения и использования вспомогательных электродов. Данный измеритель сопротивления заземления дает возможность производить точные измерения сопротивления заземления в диапазоне от 0,1 до 1200 Ом. Прибор измеряет ток и токи утечки в диапазоне от 1 мА до 30 А rms. Модель С.А 6415 имеет возможность звуковой сигнализации по установленным пороговым значениям и оснащена памятью, в которой может храниться до 99 результатов измерений сопротивления заземления.

Измеритель сопротивления заземления С.А. 6415 является представителем нового поколения в семействе токовых клещей. Корпус прибора изготовлен из материала "Lexan®", что позволяет использовать его в сложных условиях эксплуатации. Каждая из двух частей измерительной головки заключена в герметичный кожух с двойными стенками, который обеспечивает особую прочность, а все места сопряжения деталей усилены дополнительно для повышения надежности эксплуатации в полевых условиях. Конструктивное исполнение и общие технические параметры, включая результаты испытаний на удар, вибрацию и водонепроницаемость, соответствуют стандартам Международной электротехнической комиссии (IEC) или превышают их. Прибор сконструирован с учетом его соответствия стандартам безопасности UL® , CSA и GS.

Измерительная головка (захват) является ключевым элементом в процессе проведения измерений и определяющим характеристики прибора в целом. Ее конструкция обеспечивает надежность и универсальность эксплуатации. Внутренний диаметр захвата составляет 32 мм, в то время как его внешний размер позволяет использовать прибор для охвата заземляющих проводов в труднодоступных местах (на электрических столбах, в кабельных колодцах и т.п.). Размер окна головки измерителя обеспечивает охват, как стержней, так и заземляющих проводов, имеющих диаметр до 32 мм.

Внутри измерительной головки находятся два независимых, экранированных друг от друга магнитных сердечника, которые обеспечивают подачу и точное измерение вернувшегося испытательного сигнала без шумовых и перекрестных помех, обычных для измерительных приборов с разделёнными преобразователями.

Высокой точности измерений способствует и качественная механическая конструкция захвата с двумя специальными приливами, обеспечивающая чёткое совмещение двух половин измерительной головки и препятствующая попаданию посторонних предметов в пружинный механизм захвата.

Эргономичная конструкция корпуса измерителя сопротивления заземления позволяет управлять им одной рукой. Защитный выступ обеспечивает прибору дополнительную прочность и предохраняет руку пользователя от соскальзывания и случайного касания проверяемого провода. Высокопрочный материал Lexan® , из которого изготовлен корпус прибора, повышает надёжность в эксплуатации. При появлении царапин линзовое окно жидкокристаллического экрана легко заменяется на новое. Герметичные кнопки, которые легко нажимаются рукой в перчатке, обеспечивают прямой доступ ко всем функциям прибора.

Особенности Токовых клещей С.А 6415:

• Простота и оперативность в работе – нет необходимости в использовании соединительных проводов и вспомогательных электродов;
• Непосредственное отображение величины сопротивления заземления (от 0,1 до 1200 Ом) и тока (от 1 мА до 30 А rms) на экране прибора;
• Конструкция измерительной головки обеспечивает охват заземляющих проводов диаметром до 32 мм;
• Функция звукового оповещения с установкой пороговых значений повышает удобство работы в плохоосвещённых и труднодоступных местах;
• Функция памяти позволяет сохранять до 99 результатов измерений для их последующего анализа;
• Удержание показаний;
• Самотестирование;
• Автовыключение;
• Индикация разряда батареи;
• Индикатор помех в измеряемой цепи;
• Индикатор открытия клещей;
• Индикатор КЗ (R < 0,1 Ом);
• Многотональный звуковой сигнал;
• Дополнительная прочность конструкции измерительной головки и корпуса прибора достигается применением материала "Lexan^®".
