C.A 6416 — токовые клещи - измеритель сопротивления заземления

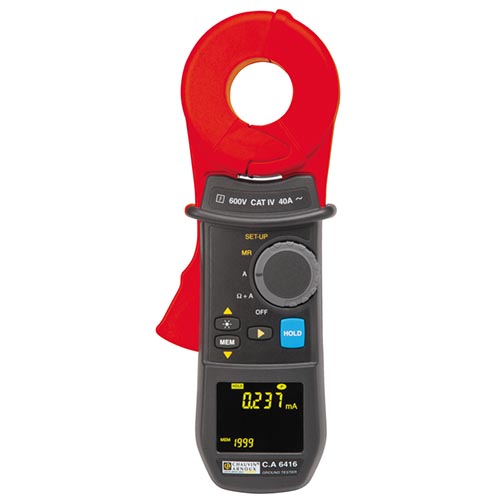

Описание токовых клещей C.A 6416:

Измеритель сопротивления заземления - токовые клещи C.A 6416 являются представителями нового поколения измерителей сопротивления заземления и предназначены для оперативного контроля устройств заземления без их отключения и использования вспомогательных электродов. Данный прибор дает возможность производить точные измерения сопротивления заземления в диапазоне от 0,1 до 1500 Ом, а также измеряют ток и токи утечки в диапазоне от 1 мА до 40 А действ.

Модель C.A 6416 имеет возможность звуковой сигнализации по установленным пороговым значениям и оснащена памятью, в которой может храниться до 2000 результатов измерений сопротивления заземления.Также по дополнительному заказу прибор может оснащаться беспроводным компьютерным интерфейсом BlueTooth с определением месторасположения прибора.

Корпус  -  эргономичная конструкция корпуса измерителя позволяет проводить измерения одной рукой. Защитный выступ обеспечивает прибору дополнительную прочность и предохраняет руку пользователя от соскальзывания и случайного касания проверяемого провода. Высокопрочный материал Lexan® , из которого изготовлен корпус прибора, повышает надёжность в эксплуатации. При появлении царапин линзовое окно жидкокристаллического экрана легко заменяется на новое. Герметичные кнопки, которые легко нажимаются рукой в перчатке, обеспечивают прямой доступ ко всем функциям прибора.

Дополнительные возможности токовых клещей - измерителей сопротивления заземления C.A 6416:

• Одновременное отображение измеряемого сопротивления и тока утечки на дисплее;
• Отображение на экране активной и реактивной составляющих измеренного сопротивления;
• Автовыключение;
• Самотестирование и автокалибровка при включении;
• Индикация разряда батареи;
• Индикатор помех в измеряемой цепи;
• Индикатор открытия клещей;
• Индикатор КЗ (R < 0,1 Ом);
• Многотональный звуковой сигнал;
• Прибор имеет возможность беспроводной связи с компьютером (планшетником) по Bluetooth (опция - заказывается отдельно), а также определять и записывать GPS координаты;

Принцип действия измерителей сопротивления заземления C.A 6416:

Любое заземляющее устройство в электрической системе, имеющее множество точек соединения с землёй, может быть схематически представлено в виде электрической цепи, состоящей из ряда простых контуров (Рисунки 1 и 2). Когда испытательное напряжение Е посредством специального трансформатора, размещенного в головке прибора, прикладывается к заземляющему стержню (проводник с сопротивлением Rx), то по цепи начинает протекать результирующий ток I.

В приборе C.A 6416 генератор напряжения с постоянной частотой 2 кГц генерирует напряжение Е, а результирующий ток I улавливается приёмной катушкой, расположенной также в измерительной головке прибора. Внутренний фильтр отсекает все токи, кроме результирующего тока I, величина которого равна I = Е/Rконтура.

Зная величину Е (задаётся генератором) и I (измеряется) можно вычислить R контура (эта величина и отображается на экране прибора). Фактически, сопротивление контура R контура складывается из следующих величин:

Rx - искомое значение;
Rземли (величина, значение которой обычно гораздо меньше 1 Ома);
R1 // R2…// Rn (пренебрежимо малое значение: случай параллельного соединения ряда низкоомных цепей (заземлителей));
R соединительной шины (величина, значение которой, обычно гораздо меньше 1 Ома).

Таким образом, Rконтура = Rx + Rземли + (R1 // R2…// Rn) + Rсоединительной шины), и приблизительно: Rконтура = Rx.

Особенности токовых клещей C.A 6416:

• Увеличенный диапазон измерения сопротивления и токов 1500 Ω / 500мкH / 40 A;
• Диаметр раскрытия губок клещей 35 мм;
• Уникальные особенности новых клещей;
• OLED Дисплей : видимый при любом освещении, угол обзора 180 °;
• Одновременное отображениесопротивления и тока Ω & A на экране прибора;
• Интерполяция значения импеденса для промышленной частоты 50Гц Z @ Hz: Прибор CA6415New проводит измерение импеданса как и все приборы данного класса на частоте 2000Гц. Но только данный прибор производит пересчет значения импеданса при измерении на частоте 50Гц, что соответствует реальным условиям эксплуатации сети;
• Автоматическое удержание результата измерения на дисплее прибора при открытых клещах;
• Встроенные часы реального времени;
• Автоматическая автокалибровка при включении;
• Установка пороговых значения для Ω , A, V;
• Встроенная память;
• Дополнительно можно заказать модель CA6415New BLUETOOTH;
• Имеет встроенный компьютерный беспроводной интерфейс BlueTooth и ПО;
• Определение GPS местарасположения места измерения при помощи приложения для ANDROID;
• Являются представителями нового поколения токоизмерительных клещей и предназначены для оперативного контроля устройств заземления без их отключения и использования вспомогательных электродов;
• Простота и оперативность в работе – нет необходимости в использовании соединительных проводов и вспомогательных электродов;
• Непосредственное отображение величины сопротивления заземления (от 0,1 до 1500 Ом) и тока (от 1 мА до 40 А rms) на экране прибора;
• Конструкция измерительной головки обеспечивает охват заземляющих проводов диаметром до 35 мм;
• Функция звукового оповещения с установкой пороговых значений повышает удобство работы в плохоосвещённых и труднодоступных местах;
• Функция памяти позволяет сохранять до 2000 результатов измерений для их последующего анализа.

Технические характеристики токовых клещей C.A 6416:

Комплект поставки C.A 6416
