| Измерительный комплекс для диагностики качества контуров заземления КДЗ-2 |
- Описание
- Отзывы о товаре
- Задать вопрос
- Все товары раздела
-
Производитель Россия Гарантия 12 месяцев Госреестр РФ 35201-07 до 20.06.2027 Межповерочный интервал 12 месяцев Варианты написания КДЗ2,КДЗ2 Комплекс предназначен для:
1.Измерения и расчета основных характеристик заземляющих устройств (ЗУ):
- - сопротивления металлосвязи оборудования с ЗУ;
- - удельного электрического сопротивления грунта по методу ВЭЗ;
- - сопротивления заземляющего устройства;
- - напряжения прикосновения;
- - распределения потенциалов и токов промышленной частоты по элементам заземляющего устройства при установившихся токах КЗ;
2.Определения трасс (наземных и подземных) прокладки проводников заземления.
Область применения
– для работ, проводимых по диагностике качества контуров заземления (ЗУ электроустановок до и выше 1кВ).Описание

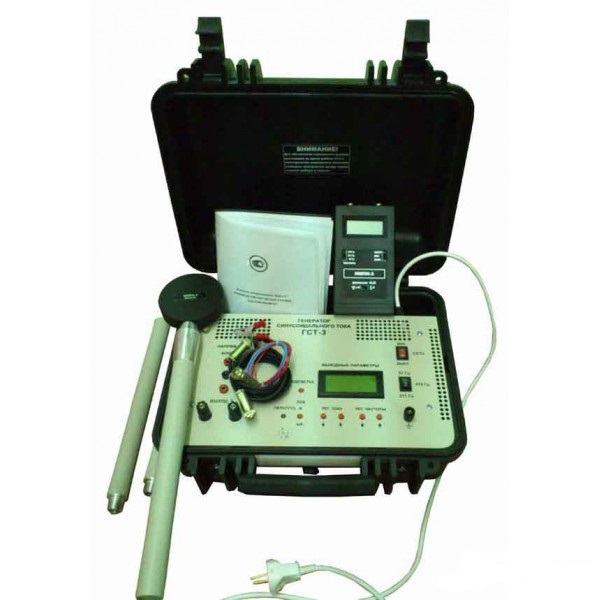

Комплекс для диагностики контуров заземления КДЗ-2 является переносным оборудованием и представляет собой приборный кейс, в котором помещены генератор КДЗ-2.1С и селективный вольтамперметр КДЗ-2. В комплекс КДЗ-2 так же входит прибор для поиска трасс заземления ПТ-4, с селективными к частоте генератора КДЗ-2.1С токовыми клещами.
Генератор КДЗ-2.1С питает переменным током электрические цепи, которые необходимы для выполнения диагностических операций, а селективным вольтамперметром КДЗ-2 (на частоте 57 Гц) измеряются действующие значения тока и напряжения, которые при необходимости обрабатываются с целью получения расчетных значений сопротивлений связи, сопротивления растеканию и удельного сопротивления грунта. Все измеренные значения могут быть сохранены в энергонезависимой памяти селективного вольтамперметра. Кроме этого селективный вольтметр имеет порт RS-232 для его связи с персональным компьютером.
В режиме поиска трасс залегания заземлителей генератор КДЗ-2.1С питает переменным током частотой 1000 Гц цепи заземления, а с помощью прибора ПТ-4 осуществляют поиск трасс по величине магнитного поля, создаваемого током, который протекает по проводникам заземлителя. Наличие возможности определения относительных значений напряженности магнитного поля позволяет оценивать глубину залегания проводников заземлителя. А в комплекте с селективными к частоте генератора КДЗ-2.1С токовыми клещами прибор ПТ-4 имеет возможность измерить ток от генератора КДЗ-2.1С и в процентах к нему токи, проходящие по естественным и искусственным частям заземляющего устройства.
Все устройства, входящие в измерительный комплекс, имеют автономное питание, а генератор КДЗ-2.1С дополнительно – питание от сети переменного тока. Каждый из приборов, входящих в измерительный комплекс КДЗ-2 может применяться как самостоятельное устройство.
Основные технические данные комплекса КДЗ-2
Таблица №1 Основные технические данные комплекса КДЗ-2.
Наименование параметра Значение 1. Частота генерируемого переменного тока генератора КДЗ-2.1.С, Гц 57±0.05 210±0.1
419±0.1
1000±10
2. Максимальное действующее значение генерируемого переменного напряжения в режиме холостого хода, В/переменного тока короткого замыкания генератора КДЗ-2.1.С, А не менее
диапазон 1 (В/А)диапазон 2 (В/А)
диапазон 3 (В/А)
диапазон 4 (В/А)
диапазон 5 (В/А)
диапазон 6 (В/А)
4/4
8/2
16/1
32/0.5
60/0.3
80/0.2
3. Диапазон измерения - действующего значения переменного тока, А (селективный вольтамперметр КДЗ-2)
- действующего значения переменного напряжения, В (селективный вольтамперметр КДЗ-2)- амплитуды магнитного поля, мА/м (ПТ-4)
0.001 - 5
0.001 – 50
1 - 1500
4. Приведенная погрешность измерения при температуре окружающего воздуха 20 оС - действующего значения переменного тока %, не более
- действующего значения переменного напряжения %, не более
- амплитуды магнитного поля %, не более
2
25
5. Полоса пропускания - селективного вольтамперметра КДЗ-2 с центральной частотой 57 Гц, Гц
- прибора поиска ПТ-4 с центральной частотой 1000 Гц, Гц
1.0
10
6. Время непрерывной работы при автономном питании, час не менее - селективного вольтамперметра КДЗ-2
- генератора КДЗ-2.1.С
-прибора для поиска ПТ-4
16
4
16
7. Питание - селективного вольтамперметра КДЗ-2
- генератора КДЗ-2.1.С
-прибора для поиска ПТ-4
- 4 аккумуляторных элемента АА по 1,2В
-свинцовый аккумулятор 12 В емкостью 4.5 А·час или от сети напряжением 100-220 В
- 2 элемента АА по 1,5В
8. Габаритные размеры, мм, не более
- приборного кейса внешние, внутренние, мм- селективного вольтамперметра КДЗ-2
- генератора КДЗ-2.1.С
-прибора для поиска ПТ-4
-- штанги в сборе
-- датчика поля
-- измерительного блока
360х290х165/330х230х150
185х135х65
230х180х1201000х30х30
диаметр - 100мм, толщина - 10
180х86х45
13. Масса, кг, не более - приборного кейса
- селективного вольтамперметра КДЗ-2
- генератора КДЗ-2.1.С
-прибора для поиска ПТ-4
2,0
2.0
4.0
1.0
Отличительные свойства
В настоящее время существует достаточно широкий спектр устройств, предназначенных для выполнения измерительных процедур при диагностике заземляющих устройств. Среди них особое место занимает измерительный комплекс КДЗ-2. Указанный комплекс разработан на основе многолетнего практического опыта работы в сфере исследования состояния заземляющих устройств.
Таблица №2 Основные преимущества КДЗ-2 по сравнению с КДЗ-1.
№ пп Наименование устройства
Основные преимущества по сравнению с КДЗ-1
1 СелективныйвольтамперметрКДЗ-2 - больший диапазон измерения напряжения: 1мВ ¸ 50В
- больший диапазон измерения тока - 1мА ¸ 5 А;
- большее ослабление помехи промышленной частоты 50 Гц - 60 дБ;
- повышение точности измерения значений тока и напряжения (погрешность 2.5 %);
- наличие расчета параметров ЗУ по измеренным значениям напряжения и тока;
- наличие возможности сохранения результатов в энергонезависимой памяти;
- наличие возможности экспорта данных в ПК.
2 Генератор КДЗ-2.1.С - наличие четырёх частот генерируемого сигнала:
- - 57 Гц (для измерений селективным вольтамперметром КДЗ-2);
- - 210, 419 Гц (для работы с другими устройствами) ;
- - 1000 Гц (при использовании с трассоискателем ПТ-4);
- автономное питание от встроенного аккумулятора и питание от сети 50 Гц 100-240 В;
3 трассоискатель ПТ-4 - работа на частоте магнитного поля 1000 Гц;
- адаптированная цифровая индикация в единицах напряженности магнитного поля в диапазоне 0.02-20 А/м с автоматическим выбором пределов;
- наличие возможности относительных от любого зафиксированного значения напряженности измерения в %;
- более чувствительный датчик магнитного поля.
Самые основные недостатки КДЗ-1 – меньшая по сравнению с КДЗ-2 помехоустойчивость к помехе промышленной частоты 50 Гц, отсутствие расчета параметров ЗУ по измеренным значениям напряжения и тока и питание генератора только от сети напряжением 220В, 50Гц.
Сравнительные характеристики КДЗ-2 с известными зарубежными аналогами представлены в таблице №3.
Таблица №3 Сравнительные характеристики КДЗ-2 с известными зарубежными и отечественными аналогами.
№ Наименование параметра
КДЗ-2 Приборы - аналоги MRU-120 (Sonel, Польша) MI-3123 (Metrel, Словения) С.А.6470С (ChauvinArnoux, Франция) ЦС4107 (Мегом-метр, Украина) ИС10/1 (ИС-10) (Радио-Сервис, Россия) 1 Сопротивление заземляющих устройств + + + + + + 2 Сопротивление металлосвязи + + - + - + 3 Напряжение прикосновение + - - - - - 4 Удельное сопротивление грунта + + + + + + 5 Измерение распределения потенциалов и токов по заземляющему устройству при имитации КЗ на землю + - - - - - 6 Определение трасс залегания искусственных и естественных заземлителей + - - - - - 7 Частота измерительного сигнала, Гц 57(210,419,1000) 125/150 125 41 - 512 128 128 8 Энергонезависимая память, число хранимых результатов 1120 990 1500 512 50 40 9 Экспорт данных в персональный компьютер + + + + - - Основными преимуществами комплекса по сравнению с зарубежными и отечественными аналогами являются:
· реализация в одном комплексе всего набора измерительных процедур для диагностики заземляющих устройств;
· использование в качестве частоты измерительного сигнала частоты 57 Гц, максимально приближенной к промышленной частоте.
Не один из зарубежных аналогов не в состоянии измерить весь диапазон необходимых параметров.
Комплектность
Наименование Кол., шт. 1 Генератор для контроля и диагностики заземляющих устройств КДЗ-2.1.С 1 2 Вольтамперметр селективный для контроля и диагностики заземляющих устройств КДЗ-2 1 3 Соединительные провода с наконечниками 5 4 Кабель связи с ПК (RS-232 ) 1 5 Сетевой адаптер для зарядки аккумуляторов 1 6 Трассоискатель ПТ-4 1 7 Клещи токоизмерительные для селективного регистратора ПТ-4 1 8 Антенна 1 9 Зажим контактный 2 10 Провод-зажим 2 11 Катушка с проводом ПВ3 1х2,5 50 м. 3 12 Приборный кейс типа «Корсар» 1 13 Сумка 1 Руководство по эксплуатации 4 Копия “Сертификата об утверждении типа средств измерений” 1 Методика поверки селективного вольтамперметра для контроля качества контуров заземления “КДЗ-2” 1 Инструкция по обследованию ЗУ подстанции (ОРУ) 1 Сборник извлечений из нормативных документов РФ “Заземляющие устройства” 1 Методические указания по контролю состояния заземляющих устройств электроустановок 1 -
