366 850 руб./шт цена с учетом НДС (20%)
Поверка включена в стоимость | ||
| ||
| ||

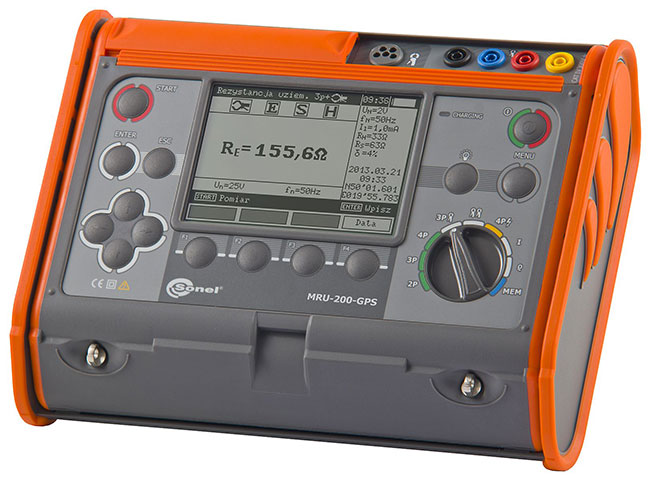

| Измеритель параметров заземляющих устройств MRU-200-GPS |
- Описание
- Отзывы о товаре
- Задать вопрос
- Видео
- Файлы
- Все товары раздела
-
Производитель Sonel Гарантия 36 месяцев Госреестр РФ 41925-09 до 24.12.2019 Межповерочный интервал 12 месяцев Назначение и область применения измерителя параметров заземляющих устройств MRU-200-GPS:
MRU-200-GPS— это многофункциональный измеритель, позволяющий всесторонне охарактеризовать электрическое состояние заземляющих устройств (ЗУ) и молниезащит.
В данном приборе реализованы все существующие методы контроля параметров ЗУ. Впервые для определения характеристик молниезащит (громоотводов) используется импульсный метод измерения динамического сопротивления. Также MRU-200-GPS дает ряд возможностей по проведению измерений бесконтактным методом, что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов.
Основные характеристики измерителя заземляющих устройств MRU-200-GPS:
- измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p);
- измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
- измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
- измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей);
- измерение сопротивления заземляющих устройств методом двух клещей;
- измерение сопротивления молниезащит (громоотводов) по четырехполюсной схеме импульсным методом;
- измерение переменного тока (ток утечки);
- измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами;
- высокая помехоустойчивость;
- сохранение результатов измерений в память;
- подключение измерителя к компьютеру (USB);
- совместимость с программой СОНЭЛ Протоколы;
- встроенный GPS-приемник — запись координат местоположения проведения измерений.
Технические характеристики измерителя параметров заземляющих устройств MRU-200-GPS:
- Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда»
- Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
Измерение напряжении помех UN (RMS)
Диапазон Разрешение Погрешность 0...100 В 1 В ± (2% и. в. + 3 е. м. р.) - частота fN 15…450 Гц
- частота измерения – минимум два измерения/с
Измерение частоты помех fN
Диапазон Разрешение Погрешность 15...450 Гц 1 Гц ± (1% и. в. + 2 е. м. р.) - измерения для напряжения помех >1В (при напряжении помех <1В на дисплее высветится: f=---)
Измерение сопротивления проводников и выравнивания потенциалов (2p)
Диапазон измерения согласно IEC 61557-4: 0,045 Ом...19,9 кОм
Диапазон Разрешение Погрешность основная 0,000...3,999 Ом 0,001 Ом ± (2% и. в. + 4 е. м. р.) 4,00...39,99 Ом 0,01 Ом ± (2% и. в. + 2 е. м. р.) 40...399,9 Ом 0,1 Ом 400...3999 Ом 1 Ом 4,00...19,99 кОм 0,01 кОм ± (5% и. в. + 2 е. м. р.) Измерение сопротивления проводников и выравнивания потенциалов (3p, 4p)
Диапазон измерения согласно IEC 61557-5: 0,100 Ом...19,9 кОм
Диапазон Разрешение Погрешность основная 0,000...3,999 Ом 0,001 Ом ± (2% и. в. + 4 е. м. р.) 4,00...39,99 Ом 0,01 Ом ± (2% и. в. + 2 е. м. р.) 40...399,9 Ом 0,1 Ом 400...3999 Ом 1 Ом 4,00...19,99 кОм 0,01 кОм ± (5% и. в. + 2 е. м. р.) Измерение сопротивления сложных заземляющих устройств с использованием клещей (3p+клещи)
Диапазон измерения согласно IEC 61557-5: 0,120 Ом...1,99 кОм
Диапазон Разрешение Погрешность основная 0,000...3,999 Ом 0,001 Ом ± (8% и. в. + 4 е. м. р.) 4,00...39,99 Ом 0,01 Ом ± (8% и. в. + 3 е. м. р.) 40,0...399,9 Ом 0,1 Ом 400...1999 Ом 1 Ом Измерение сопротивления заземляющих устройств методом двух клещей
Диапазон Разрешение Погрешность основная 0,00...19,99 Ом 0,01 Ом ± (10% и. в. + 3 е. м. р.) 20,0...149,9 Ом 1 Ом ± (20% и. в. + 3 е. м. р.) Измерение удельного сопротивления грунта
Измерение согласно методу Веннера, ρ = 2πLRE
Диапазон Разрешение Погрешность основная 0,00...9,99 Ом x м 0,01 Ом x м Зависит от основной
погрешности RE
при измерении методом
4p но не менее ±1 е.м.р.100...999 Ом x м 1 Ом x м 1,00...9,99 кОм x м 0,01 кОм x м 10,0...99,9 кОм x м 0,1 кОм x м 100...999 кОм x м 1 кОм x м - расстояние между измерительными зондами (L): 1...50м
Измерение сопротивления заземляющих устройств и молниезащит импульсным методом
Диапазон Разрешение Погрешность основная 0,0...99,9 Ом 0,1 Ом ±(2,5% и. в. + 3 е. м. р.) 100...199 Ом 1 Ом - форма сигнала: 8/10μс или 10/350μс
- амплитуда тока измерительного импульса приблизительно 1A
- пиковые значения напряжения приблизительно 1500В
Измерение сопротивления измерительных зондов
Диапазон Разрешение Погрешность основная 0...999 Ом 1 Ом ±5%(RE+RH+RS)+8 е.м.р. 1,00...9,99 кОм 1 кОм 10,0...19,9 кОм 0,1 кОм Измерение тока утечки (RMS)
Диапазон Разрешение Погрешность основная 0...99,9 мA1 0,1 мА ±(8% и.в. + 5 е.м.р.) 100...999 мA1 1 мA ±(8% и.в. + 3 е.м.р.) 1,00...4,99 A1,2 0,01 A ±(5% и.в. + 5 е.м.р.)1
Не используется25,00...9,99 A1,2 0,01 A ±(5% и.в. + 5 е.м.р.) 10,0...99,9 A1,2 0,1 A 100...300 A1,2 1 A 1 - клещи (диаметр 52мм) – C-3
2 - гибкие клещи – F-1
• частотный диапазон: 45...400 ГцДополнительные технические характеристики
Класс изоляции двойная, согласно EN 61010-1 и IEC 61557 Категория безопасности III 600В согласно EN 61010-1 Степень защиты корпуса PN-EN 60529 IP54 Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения 24 В Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) 3A RMS Частота измерительного тока 125 Гц для сетей 16 2/3 Гц, 50 Гц и 400 Гц
150 Гц для сетей 60 ГцИзмерительное напряжение и ток для 2p U<24В RMS, I≥200мA для R≤2 Ом Измерительное напряжение для 3p, 4p 25 или 50 В Измерительный ток 3p, 4p >200 мA Максимальное сопротивление измерительных зондов 20 кОм Индикация тока помех (клещи) ≤0,5 мA Питание измерителя пакет аккумуляторов SONEL NiMH 4,8В 4,2Aч Количество измерений сопротивления R 2p >1500 (1 Ом, 2 измерения/мин.) Количество измерений RE >1200 (RE=10 Ом, RH=RS=100 Ом, 2 измерения/мин.) Длительность измерения сопротивления для метода 2p <6 секунд Длительность измерения для остальных методов <8 секунд Габаритные размеры 288 x 223 x 75 мм Масса измерителя приблизительно 2 кг Рабочая температура -10..+50°C Температура зарядки аккумуляторов +10..+35°C Комплект поставки MRU-200-GPS
№ Наименование Описание Количество Индекс 1 Измеритель параметров заземляющих устройств MRU-200-GPS MRU-200-GPS — это многофункциональный измеритель, позволяющий всесторонне охарактеризовать электрическое состояние заземляющих устройств (ЗУ) и молниезащит. 1 WMRUMRU200 2 Аккумуляторная батарея NiMH SONEL-07 4,8V Пакет аккумуляторов (аккумуляторный отсек+аккумулятор) NiMH 4,8В 4,2 Ач. 1 WAAKU07 3 Адаптер OR-1 v.2 Адаптер Bluetooth 4.0. 1 # 4 Адаптер автомобильный (12В) Устройство для зарядки элементов питания приборов MRU-120, MRU-200, MPI-525, MPI-520 от автомобильной сети. 1 WAPRZLAD12SAM 5 Зажим «Крокодил» изолированный красный K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKRORE20K02 6 Зажим «Крокодил» изолированный черный K01 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKROBL20K01 7 Зажим специальный типа «струбцина» с разъемом «банан» Зажим специальный типа «струбцина» с разъемом «банан» используется при проведении измерений сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов, заземляющих устройств и обмоток машин и трансформаторов. Материал — литейная латунь покрытая слоем никеля. 1 WAZACIMA1 8 Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 Зарядное устройство для аккумуляторов MRU-120, MRU-200, MPI-520, MPI-525. 1 WAZASZ7 9 Зонд измерительный для забивки в грунт 30 см Предназначен для проведения измерений приборами типа MRU-100, MRU-101, MRP-200, MPI-510, MPI-511. 1 WASONG30 10 Кабель последовательного интерфейса USB Предназначен для связи с компьютером приборов, имеющих USB порт. 1 WAPRZUSB 11 Кабель сетевой Предназначен для зарядки аккумуляторов приборов. 1 WAPRZLAD230 12 Клещи измерительные C-3 Токоизмерительные клещи, используемые совместно с приборами. 1 WACEGC3OKR 13 Комплект ремней «Свободные руки» Предназначены для освобождения рук при проведении измерений. 1 WAPOZSZEKRU 14 Провод измерительный 1,2 м с разъемами «банан» красный Предназначен для проведения измерений до 1000 В 1 WAPRZ1X2REBB 15 Провод измерительный 2,2 м с разъемами «банан» черный Предназначен для проведения измерений приборами типа MRU-XXX. 1 WAPRZ2X2BLBB 16 Провод измерительный 25 м на катушке с разъёмами «банан» голубой Предназначен для проведения измерений сопротивления заземляющих устройств приборами типа MRP-200, MRU-100, MRU-101, MPI-510, MPI-511. 1 WAPRZ025BUBBSZ 17 Провод измерительный 25 м на катушке с разъемами «банан» красный Используется для проведения измерений приборами серии MRU, MPI и LKZ-700. 1 WAPRZ025REBBSZ 18 Провод измерительный 50 м на катушке экранированный с разъемами «банан» желтый Предназначен для проведения измерений сопротивления молниезащит импульсным методом прибором MRU-200. 1 WAPRZ050YEBBSZE 19 Футляр L2 Предназначен транспортировки прибора 1 WAFUTL2 Дополнительная комплектация MRU-200-GPS
- Зонд измерительный, для забивки в грунт (80 см)
- K02, зажим "крокодил" изолированный красный
- C-3, клещи измерительные
- Зонд измерительный, для забивки в грунт (30 см)
- K01, зажим «крокодил» изолированный черный
- NiMH SONEL-07 4,8V (для MRU-200, MPI-520/525), Аккумуляторная батарея
- Провод измерительный 20 м на катушке с разъемами банан красный, для MPI-508, MRU
- F-3, клещи гибкие
- Футляр, для двух зондов (80 см)
- K02, зажим "крокодил" изолированный жёлтый
- N-1, клещи передающие
- Провод измерительный 50 м на катушке с разъёмами банан желтый, для MRU-xxx, MPI-520/525
- Провод измерительный 25 м на катушке с разъёмами "банан" красный, для MRU-XXX, MPI-52X, LKZ-700
- Кабель последовательного интерфейса USB, для MPI-508/520/525 и MRU-105/120/200, PQM-701Z, PQM-701
- Провод измерительный 30 м на катушке с разъемами банан красный, для MPI-520/525, MRU-XXX
- Провод измерительный 15 м на катушке с разъёмами банан голубой, для MPI-520/525, MRU-XXX, MRP-200
- Провод измерительный 50 м на катушке экранированный с разъёмами "банан" жёлтый, для MRU-200
- Адаптер автомобильный (12В), для MRU-120/200, MPI-520/525
- F-1, клещи гибкие
- F-2, клещи гибкие
- Футляр L2, для MRU-xxx, MPI-525/520
- Отсек для батареек LR14, тип C
- ERP-1, адаптер
- Провод измерительный 200м на катушке с разъёмами "банан" желтый, для MRU-XXX, MPI-52X/53X
- Провод измерительный 100м на катушке с разъёмами "банан" желтый, для MRU-XXX, MPI-52X/53X
- Зарядное устройство для аккумуляторов Z7, для MRU-120/200, MPI-520/525
- Комплект ремней Свободные руки, для MRU-120/200, MPI-520/525
- Провод измерительный 75м на катушке с разъёмами "банан" желтый, для MRU-XXX, MPI-52X/53X
- Кабель сетевой, для зарядки аккумуляторов приборов
- OR-1 v2 (USB), для MZC-304, MIC-30, MRU-120/200/200-GPS, MPI-502
-
