Производитель Россия Гарантия 12 месяцев Госреестр РФ 18764-04 до 27.11.2019 Рекомендуемые варианты замены КДЗ-2 Назначение комплекса КДЗ-1:
Комплекс КДЗ-1 предназначен для работ, проводимых с целью диагностики качества контуров заземления различных объектов. Является переносным оборудованием, создающим ток и напряжение синусоидальной формы заданной частоты и измеряющим их действующие значения.
Комплекс КДЗ-1 позволяет:
- определить без вскрытия грунта трассы прокладки и глубину залегания заземлителей;
- определить трассы прокладки силовых и информационных кабелей внутри и вне зданий;
- определить наличие и качество связей заземляемого оборудования с заземляющим устройством;
- определить пути растекания тока короткого замыкания на землю;
- определить распределение токов и напряжений по заземляющему устройству при коротких замыканиях на землю;
- провести измерения значения сопротивления растеканию тока заземляющего устройства с учетом отходящих коммуникаций и без них;
- провести измерения напряжения прикосновения и шага.

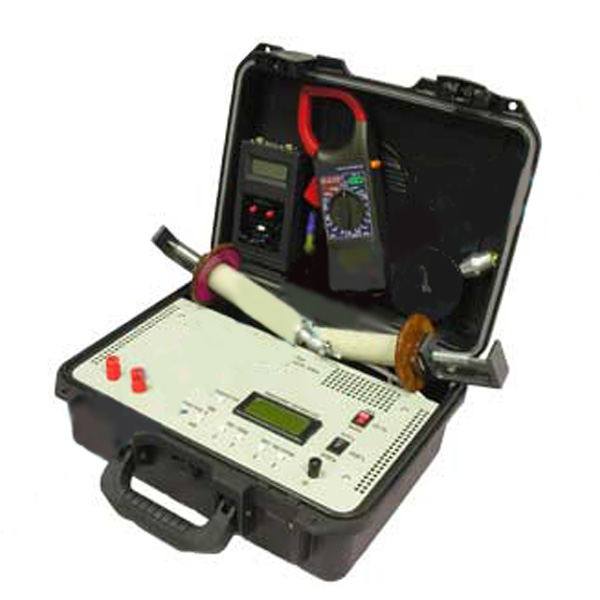

Комплекс КДЗ-1 функционально состоит из двух составных частей:
- генератор синусоидального тока ГСТ 200/400 М;
- измеритель напряженности магнитного поля и напряжения ИМПН 50/200/400.
Генератор предназначен для создания на объекте испытаний переменного тока заданной частоты и измерения действующего значения тока.
Измеритель предназначен для измерения действующего значения напряжения при частоте 57 Гц, 211 Гц, 419 Гц и определения наличия магнитного поля.
Комплекс КДЗ-1 работает в двух режимах:
- режим 1 - режим измерения действующего значения напряжения и тока на объекте испытаний;
- режим 2 - режим индикации магнитного поля на объекте испытаний.
Основные технические характеристики комплекса КДЗ-1:
Наименование параметра Значение Частота генерируемого переменного напряжения и тока (при плавной регулировке ± 2 Гц), Гц 57 ± 1
211 ± 2
419 ± 4Максимальное действующее значение генерируемого переменного напряжения в режиме холостого хода, В, не менее - диапазон 1 (А)
- диапазон 2 (мА)
15
35Диапазон измерения действующего значения генерируемого переменного тока в нагрузке - диапазон 1 (А) при нагрузке не более 1 Ом, А
- диапазон 2 (мА) при нагрузке от 25 Ом до 80 Ом, мА
от 0,5 до 7
от 20 до 400Предел допускаемого значения относительной погрешности измерения действующего значения генерируемого переменного тока в нагрузке при температуре окружающего воздуха плюс (22 ± 5) °С, %, не более 15 Диапазоны частоты измеряемого действующего значения переменного напряжения по уровню минус 3дБ, Гц - 1 диапазон (57 Гц)
- 2 диапазон (211 Гц)
- 3 диапазон (419 Гц)
57 ± 1
211 ± 2
419 ± 4Диапазон измеряемого действующего значения переменного напряжения - 1 диапазон, мВ
- 2 диапазон, В
от 20 до 1999
от 2,0 до 199,9Предел допускаемого значения относительной погрешности измеряемого действующего значения переменного напряжения при температуре окружающего воздуха плюс (22 ± 5) °С, %, не более 15 Температурная нестабильность отношения измеренного действующего значения напряжения к измеренному действующему значению тока в рабочем диапазоне температур, %, не более 3 Действующее значение переменного тока срабатывания защиты при перегрузке, А - диапазон 1 (А)
- диапазон 2 (мА)
7,3 ± 0,3
1,4 ± 0,3Потребляемая мощность, В А, не более 150 Питание от сети напряжением 220 (±22) В, частотой 50Гц Габаритные размеры, мм, не более - генератор синусоидального тока ГСТ 200/400 М, ГСТ.М.000.000.000
- регистратор ИМПН.200.100.000
- датчик напряженности магнитного поля ИПМН.200.200.000
- ручка - держатель ИПМН.200.300.000
- кабель соединительный ИМПН.200.400.000
- кабель измерительный ИПМН.200.500.000
465х400х125
170х90х55
130х35
1000
1500
850Масса, кг, не более 15 Условия эксплуатации комплекса КДЗ-1:
- Температура окружающего воздуха от 0 до +35 °С
- Относительная влажность воздуха 80%
- Атмосферное давление от 630 до 795 мм рт. ст.
Комплект поставки КДЗ-1:
№ Наименование Количество 1. Генератор синусоидального тока ГСТ 200/400М 1 2. Измеритель напряженности магнитного поля и напряжения ИМПН 50/200/400 1 3. Зажим контактный 2 4. Регистратор 1 5. Датчик напряженности магнитного поля 1 6. Ручка-держатель 1 7. Кабель соединительный 1 8. Кабель измерительный 1 9. Сумка 1 10. Руководство по эксплуатации 1 11. Методика поверки комплекса для диагностики качества контуров заземления КДЗ-1 1 12. Методические указания по контролю состояния заземляющих устройств электроустановок 1 13. Инструкция по обследованию ЗУ подстанции (ОРУ) 1 14. Сборник извлечений из нормативных документов РФ Заземляющие устройства 1 15. Копия Сертификата об утверждении типа средств измерений 1 -
