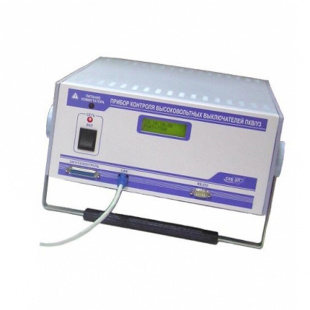

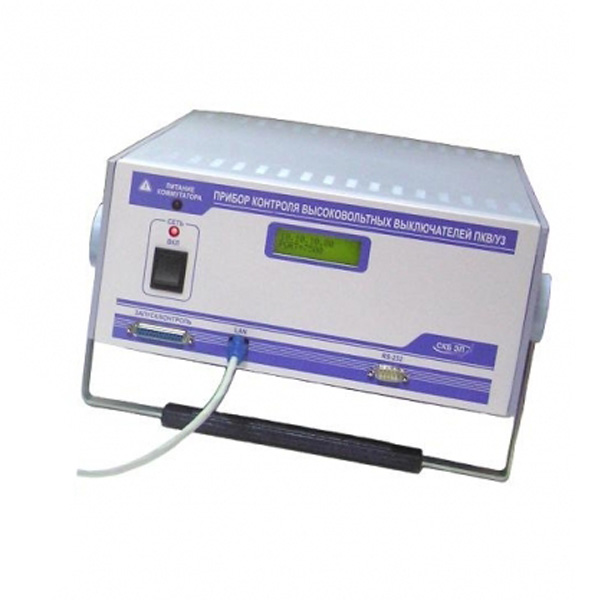

ПКВ/У3.1 - прибор контроля высоковольтных выключателей

Назначение прибора ПКВ/У3.1:

Прибор ПКВ/У3 предназначен для безразборного контроля технического состояния всех видов выключателей (воздушных, масляных, элегазовых, вакуумных) на все классы напряжений от 10 кВ до 1050 кВ.

Он является дальнейшей разработкой универсального прибора ПКВ/У2, в результате которой было увеличено:

• число дискретных каналов для контроля положения контактов с 12-и до 20-и;
• число каналов для подключения резистивных датчиков привода сопел с 2-х до 12-и;
• ток коммутатора с 10 А до 35 А постоянного или переменного тока.

Для лучшего удовлетворения потребностей пользователей прибор выпускается в двух модификациях:

• ПКВ/У3.0 - в полной комплектации; позволяет контролировать все типы воздушных выключателей напряжением до 1150 кВ, включая ВО-750, ВО-1150, ВНВ-1150;
• ПКВ/У3.1 - с уменьшением до 2-х каналов блоком контроля резистивных датчиков; позволяет контролировать все остальные, кроме 3-х вышеперечисленных, воздушные выключатели.

Контроль выполняется на выключателях со снятым высоким напряжением перед началом ремонта (для выявления дефектных узлов), после завершения ремонта (для удостоверения качества его выполнения), а также при профилактических обследованиях.

Контроль заключается в проведении пусков выключателя, измерении при этом комплекса характеристик выключателя и дальнейшем сопоставлении измеренных и паспортных значений характеристик. При этом пуск может осуществляться либо от прибора через его силовой коммутатор, либо дистанционно диспетчером. Результаты измерения выводятся на дисплей компьютера.

В цифровой форме регистрируются следующие характеристики:

• временные - полное время движения траверсы, время включения-отключения по каждому полюсу, разновременность включения-отключения между полюсами, длительность командных импульсов и время вибрации контактов;
• скоростные - скорость в моменты включения-отключения, максимальная скорость, скорость в заданной точке хода траверсы;
• ходовые - полный ход, ход до момента включения-отключения, ход в контактах, разновременность (по ходу) замыкания-размыкания контактов, ход вибрации контактов, отскок и перелет траверсы в конце движения;
• токовые - ток электромагнитов включения и отключения;
• напряжения - изменение напряжения на электромагнитах.

Временные характеристики контролируются как в простых операциях "О" и "В", так и во всех сложных циклах. В приборе запрограммированы все сложные циклы с параметрами, определяемыми типом контролируемого выключателя.

Для масляных выключателей скоростные характеристики и характеристики хода контролируются с помощью точных цифровых датчиков линейных (ДП12) и угловых (ДП21) перемещений, входящих в комплект прибора. Для элегазовых и некоторых типов вакуумных выключателей скоростные характеристики измеряются посредством штатных контактных либо потенциометрических датчиков, подключаемых на специальные входы прибора.

Кроме таблиц цифровых значений параметров, более подробную информацию о состоянии выключателей можно извлечь из следующих регистрируемых графиков процессов:

• зависимости скорости от времени и от хода;
• зависимости токов и напряжений электромагнитов от времени и хода;
• диаграммах процессов замыкания-размыкания контактов.

Анализируя графики, можно диагностировать развивающиеся дефекты (Литература: Чернышев Н.А., Ракевич А.Л. Аппаратура и метод раннего обнаружения дефектов в механизмах высоковольтных выключателей - Промышленная энергетика, 2004, № 11 или - Электрические станции, 2004, № 11).

Основные технические характеристики прибора ПКВ/У3:

Комплект поставки ПКВ/У3.1:

Дополнительная комплектация ПКВ/У3.1:
