РДД-04А — микроволновый датчик движения

1. Микроволновые датчики движения РДД-04, РДД-04А (сигнализаторы) предназначены для контроля: наличия продукта на ленточном конвейере, вращения шлюзового затвора и других механизмов, обрыва цепи цепного транспортёра, вращения и подпора винтового конвейера, наличия потока продукта в самотёках и т. д.

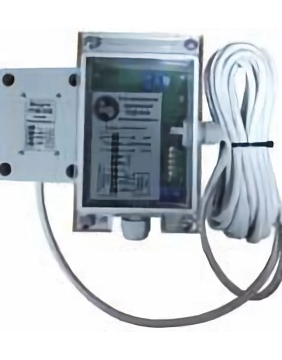

2. В комплект поставки датчика движения РДД-04(А) входят приёмо-передающий модуль и вторичный прибор, а также соединительный кабель длиной 5 метров. Модуль устанавливается на расстоянии до 50 см от движущегося объекта, а вторичный прибор — в месте, удобном для подключения внешних цепей и настройки датчика. 68х88 мм — площадка для установки комплектного выносного модуля. Органы регулировки находятся в отдельном блоке, на удобном расстоянии от контролируемого механизма.
3. Сигнализатор — датчик движения РДД-04 питается от промышленной сети переменного тока (~187-242 В, 49-51 Гц), а датчик РДД-04А– от постоянного напряжения 21-27 В (по заказу — от 11 В).
4. Датчики движения РДД-04, РДД-04А реагируют на наличие движения в определённом секторе пространства на расстоянии до 30-50 см и позволяют следить за работой технологических механизмов и прохождением по ним потоков продукта, то есть контролировать весь ход технологического процесса от приёма сырья до выпуска готовой продукции.
5. Принцип действия датчиков движения РДД-04(А) основан на эффекте Допплера.

Сигнализаторы (датчики) движения РДД-04 и РДД-04А служат для:

• — контроля наличия (отсутствия) движения потока сыпучего продукта при его перемещении в самотёчном, аэрозольном и пневматическом транспорте;
• — контроля за выходом сыпучего продукта из перерабатывающих машин;
• — сигнализации о холостой (без продукта) работе механизмов;
• — сигнализации попадания сыпучего продукта в воздухопроводы;
• — контроля обрыва цепи скребкового конвейера;
• — контроля вращения (движения) шлюзового затвора, других промышленных установок;
• — одновременного контроля подпора и обрыва шнека секционного винтового конвейера;
• — сигнализации наличия (отсутствия) продукта на ленте ленточного конвейера.

Технические характеристики микроволновых датчиков движения РДД-04 и РДД-04А

Функциональные возможности датчика-сигнализатора движения сыпучих продуктов РДД-02, РДД-04(А)

Для контроля вращения шлюзового затвора.   Микроволновый датчик движения промышленных механизмов. На его вал крепится крыльчатка. Если затворы объединены в группу и имеют общий вал, крыльчатка монтируется на последний механизм группы. Датчик движения или его выносной модуль устанавливается снаружи на защитный кожух механизма. Для контроля обрыва цепи скребкового конвейера

Датчик обрыва цепи скребкового конвейера.   Датчик движения или его выносной модуль монтируется на короб механизма вблизи привода. Прибор настраивается на движение верхней ветви цепи: его чувствительность снижается до минимально устойчивого положения. Обрыв цепи приводит к её провисанию в точке установки датчика, выходу из зоны действия и отключению конвейера. Для контроля наличия потока продукта

Датчик потока продукта.   Датчик движения или его выносной модуль устанавливается в отверстие на продуктопроводе. Перемещение контролируемого материала приводит к изменению выходного сигнала прибора.  Для одновременного контроля подпора и обрыва соединительных муфт секционного винтового конвейера

Датчик подпора и вращения винтового конвейера.   Датчик движения или его выносной модуль устанавливается на крышку аварийного люка (над сбросным коробом). Зона действия уменьшается до устойчивого минимума. В этом случае, «не чувствуя» движения шнека через слой продукта, прибор сработает «на подпор». При обрыве муфты или одной из фаз конвейер также будет обесточен. Для контроля наличия продукта на ленте
