РСУ-4 — микроволновый сигнализатор уровня (датчик подпора)

Микроволновый сигнализатор уровня РСУ-4 предназначен для контроля пороговых уровней сыпучего продукта в бункерах, используется как датчик подпора в самотёках, головках и башмаках норий (в том числе сдвоенных), сбросных коробах цепных конвейеров и т. д.

Датчик подпора РСУ-4 работает как концевой выключатель в любых релейных или пусковых электроцепях напряжением от 20 до 250 В переменного или постоянного тока. Соединяется последовательно с пускателем, клапаном и т. д., пропуская через себя ток до 400 мА. Защищён от короткого замыкания в цепи нагрузки.

Начальное состояние РСУ-4 ("замкнут" или "разомкнут") задаётся встроенным переключателем. При достижении продуктом места установки датчика его состояние меняется на противоположное.

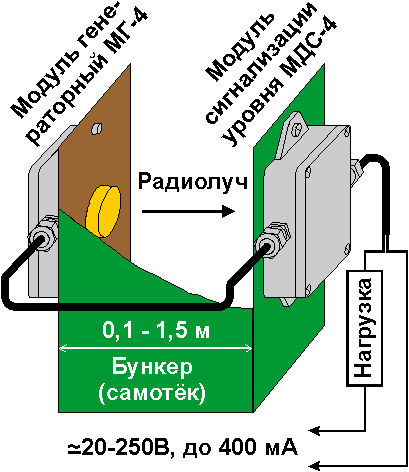

Принцип действия микроволнового сигнализатора уровня основан на ослаблении продуктом уровня радиосигнала, проходящего от микроволнового генератора МГ-4 до приёмника, расположенного в модуле МДС-4. Генератор МГ-4 и модуль МДС-4 устанавливаются на противоположные стенки контролируемого объекта. Все сыпучие вещества в опредёленной степени пропускают микроволновый луч. Чувствительность датчика уровня регулируется так, чтобы он не срабатывал на слой "налипания", толщина которого может составлять от 10 до 500 мм в зависимости от влажности и плотности контролируемого продукта, содержания в нем металлических примесей и т. д.

Технические характеристики датчика подпора РСУ-4:

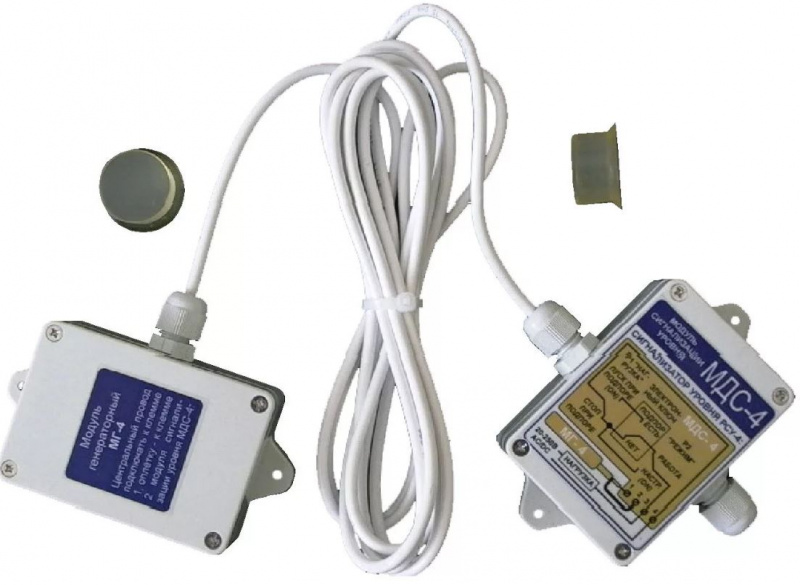

Комплект поставки сигнализатора уровня РСУ-4 :

• генераторный модуль МГ-4
• модуль сигнализации уровня МДС-4
• паспорт
• соединительный кабель
• крепёжные элементы
• износостойкие полиуретановые вставки, закрывающие установочные отверстия диаметром 27 мм в противоположных стенках бункера (продуктопровода).
