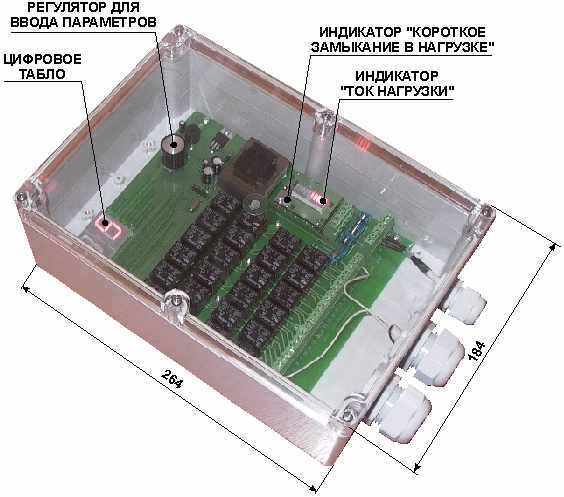

А-02-1 — блок управления продувкой фильтров-циклонов

А-02 и А-02-1  блоки управления продувкой фильтров-циклонов

Блоки предназначены для управления регенерацией (очисткой от пыли) рукавных и картриджных фильтров. Формируют регулируемые по длительности и периоду импульсы поочерёдно на заданном количестве выходных клемм (от 1 до 24), к которым подключаются электропневмоклапаны (ЭПК) подачи сжатого воздуха для очистки от пыли фильтровальных элементов.

Блок А-02 управляет ЭПК с сетевым рабочим напряжением (~ 220 В, 50 Гц).  При другом рабочем напряжении ЭПК (от 24 до 250 В постоянного или переменного тока) применяется блок А-02-1. Нужное напряжение подается на него от внешнего источника и распределяется блоком по ЭПК.

Количество каналов (от 1 до 24), по которым распределяются импульсы регенерации фильтра, задаётся при настройке. К каждому каналу может подключаться несколько ЭПК, поэтому блок обслуживает фильтры с любым количеством фильтровальных элементов. Период повторения импульсов регулируется от 1 до 99 сек., а их длительность - от 0,03 до 0,5 сек. Диапазон рабочих температур - от ‑ 40 до + 40 грС.

Блоки защищены от короткого замыкания во внешних цепях. Предусмотрены дистанционный контроль за работой блоков, индикация тока через нагрузку, а также режим диагностики неисправных ЭПК.

Устройство может поставляться в бескорпусном исполнении - в виде комплектной электронной платы ПА-02-1. Плата выполняет все функции блока А-02-1 и устанавливается непосредственно в корпус фильтровального оборудования при его производстве.

Системы очистки промышленных фильтров.

• Для разделения пылевоздушных смесей широко используются промышленные воздушные фильтры.

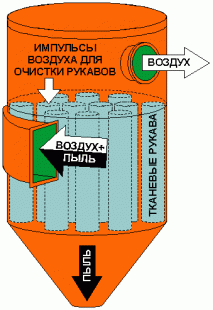

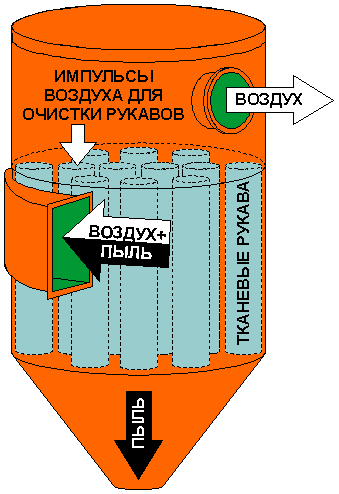

• Загрязнённый воздух очищается, проходя через фильтровальные элементы – рукава или картриджи, а пыль оседает на них снаружи. Это повышает аэродинамическое сопротивление фильтра: слой пыли увеличивает перепад давлений грязного и чистого воздуха.
• Сброс пыли с фильтровальных элементов производится поочерёдной подачей в них импульсов сжатого воздуха с помощью электропневмоклапанов (ЭПК) или пневмораспределителей. Этот процесс называется очисткой (регенерацией) фильтра, которая может быть непрерывной или автоматически запускаться по мере роста аэродинамического сопротивления.

В таблице приведены приборы и блоки управления, предназначенные для применения в системах регенерации промышленных воздушных фильтров

Комплект поставки А-02-1:

• Блок А-02-1 - 1 штука;
• Кабельный сальник PG25 – 2 штуки;
• Кабельный сальник PG13.5 – 1 штука;
• Крепёжные элементы – 1 комплект;
• Паспорт - 1 штука.
