А-02 — блок управления продувкой фильтров-циклонов

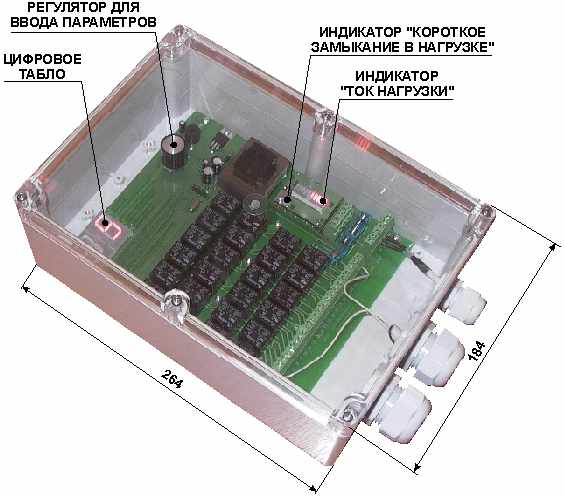

А-02 и А-02-1. Блоки управления продувкой фильтров-циклонов

Блоки предназначены для управления регенерацией (очисткой от пыли) рукавных и картриджных фильтров. Формируют регулируемые по длительности и периоду импульсы поочерёдно на заданном количестве выходных клемм (от 1 до 24), к которым подключаются электропневмоклапаны (ЭПК) подачи сжатого воздуха для очистки от пыли фильтровальных элементов.

Блок А-02 управляет ЭПК с сетевым рабочим напряжением (~ 220 В, 50 Гц).  При другом рабочем напряжении ЭПК (от 24 до 250 В постоянного или переменного тока) применяется блок А-02-1. Нужное напряжение подается на него от внешнего источника и распределяется блоком по ЭПК.

Количество каналов (от 1 до 24), по которым распределяются импульсы регенерации фильтра, задаётся при настройке. К каждому каналу может подключаться несколько ЭПК, поэтому блок обслуживает фильтры с любым количеством фильтровальных элементов. Период повторения импульсов регулируется от 1 до 99 сек., а их длительность - от 0,03 до 0,5 сек. Диапазон рабочих температур - от ‑ 40 до + 40^ОС.

Блоки защищены от короткого замыкания во внешних цепях. Предусмотрены дистанционный контроль за работой блоков, индикация тока через нагрузку, а также режим диагностики неисправных ЭПК.

Системы очистки промышленных фильтров.

• Для разделения пылевоздушных смесей широко используются промышленные воздушные фильтры.

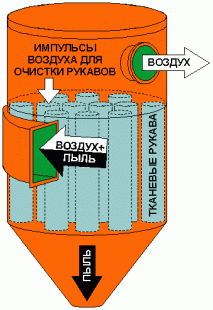

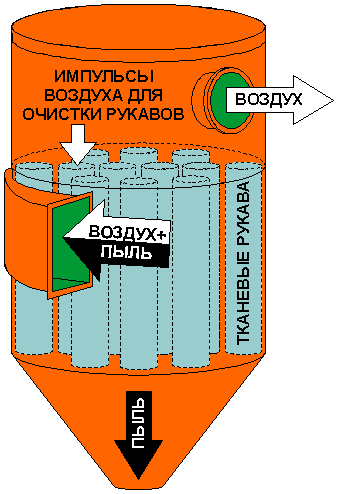

• Загрязнённый воздух очищается, проходя через фильтровальные элементы – рукава или картриджи, а пыль оседает на них снаружи. Это повышает аэродинамическое сопротивление фильтра: слой пыли увеличивает перепад давлений грязного и чистого воздуха.
• Сброс пыли с фильтровальных элементов производится поочерёдной подачей в них импульсов сжатого воздуха с помощью электропневмоклапанов (ЭПК) или пневмораспределителей. Этот процесс называется очисткой (регенерацией) фильтра, которая может быть непрерывной или автоматически запускаться по мере роста аэродинамического сопротивления.
