РДД-02 — сигнализатор движения

Сигнализатор движения РДД-02

предназначен для: контроля наличия (отсутствия) движения потока сыпучего продукта при его, перемещении в самотёчном, аэрозольном и пневматическом транспорте; контроля за выходом сыпучего продукта из перерабатывающих машин;  сигнализации о холостой (без продукта) работе механизмов; сигнализации попадания сыпучего продукта в воздухопроводы; контроля обрыва цепи скребкового конвейера; контроля вращения (движения) шлюзового затвора, других промышленных установок;  одновременного контроля подпора и обрыва шнека секционного винтового конвейера; - сигнализации наличия (отсутствия) продукта на ленте ленточного конвейера.

Описание Сигнализатора движения РДД-02

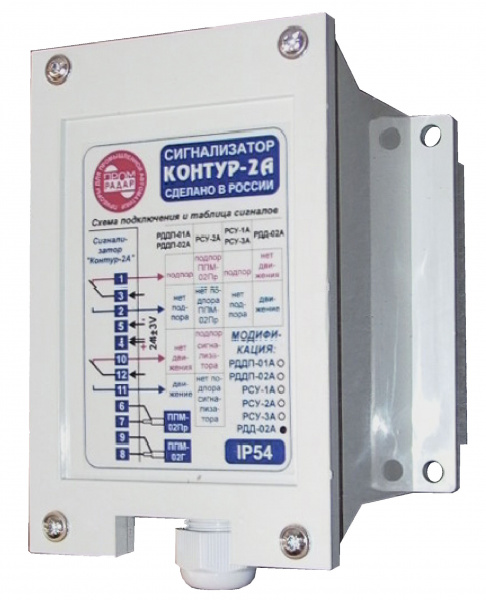

Датчик РДД-02 является одной из модификаций многофункионального устройства – сигнализатора Контур-2.   Сигнализатор РДД-02 питается от промышленной сети переменного тока (~187-242 В, 49-51 Гц). Выходным сигналом сигнализатора движения являются контакты реле, способные коммутировать ток до 2 А при напряжении до 250 В.

Технические характеристики РДД-02

Монтаж сигнализатора Контур-2 (в модификации РДД-02)

Для контроля движения потока продукта датчик устанавливается в подготовленные отверстия снаружи на продуктопровод, по которому перемещается поток сырья. Наличие внутри объекта движущегося материала приводит к изменению выходного сигнала РДД-02. Чувствительность датчика регулируется так, чтобы индикатор «Порог» устойчиво горел при наличии в  материалопроводе потока продукта минимальной контролируемой плотности.

Для контроля обрыва цепи скребкового конвейера РДД-02 устанавливается в подготовленные отверстия сверху на защитный короб механизма вблизи приводной станции. Датчик должен быть настроен на движение верхней части цепи. Для этого его чувствительность уменьшается до минимального положения, при котором индикатор «Порог» устойчиво горит. Так как привод механизма толкает вперёд верхнюю ветвь, обрыв цепи в любом месте конвейера вызывает её мгновенное провисание в точке установки датчика. Расстояние между движущейся цепью и сигнализатором РДД-02 увеличивается, что приводит к снижению уровня отражённого от цепи радиосигнала. Датчик отключает механизм, предохраняя его от разрушения.

Для одновременного контроля подпора и обрыва соединительных муфт секционного винтового конвейера РДД-02 устанавливается в подготовленные отверстия снаружи над сбросным коробом механизма. Датчик может монтироваться на крышку аварийного люка (через него выводится продукт в случае подпора сбросного короба): защитная металлическая сетка не влияет на работу устройства. РДД-02 должен быть настроен на движение верхней части лопастей шнека. Для этого чувствительность уменьшается до минимального положения, при котором индикатор «Порог» устойчиво горит. Датчик отключит механизм как при аварийной остановке последней секции шнека (обрыв соединительной муфты или одной из фаз), так и при подпоре сбросного короба. Скопление продукта между шнеком и датчиком приводит к снижению уровня радиосигнала, отражённого от лопастей. Поэтому РДД-02 реагирует на подпор так же, как на остановку шнека.

Для контроля вращения шлюзового затвора на его вал крепится крыльчатка. Если затворы объединены в группу и имеют общий вал, крыльчатка монтируется на последний механизм группы. РДД-02 устанавливается снаружи на защитный кожух затвора, на максимальном расстояний от вала (оно должно приблизительно соответствовать радиусу крыльчатки R). Прямоугольное отверстие должно полностью пересекаться вращающимися лопастями. При аварийной остановке вала (разрушение соединительных муфт, обрыв фазы на электродвигателе и т. д.) датчик либо отключает механизм, либо выдает сигнал в систему управления.

Для контроля наличия материала на конвейерной ленте РДД-02 устанавливается над рабочей веткой конвейера. Любой продукт отражает радиосигнал гораздо лучше гладкой резиновой ленты. Чувствительность датчика уменьшается до такого положения, при котором датчик движения РДД-02 не реагирует на порожнюю ленту, а срабатывает только при движении ленты с продуктом.

Комплект поставки устройства контроля скорости РДД-02
