Система А-05 — для управления регенерацией рукавных и картриджных фильтров

Назначение системы А-05 (очистки от пыли бумажных фильтров) :

Система А-05 предназначена для управления регенерацией (очисткой от пыли) рукавных и картриджных фильтров. Система формирует регулируемые по длительности и периоду импульсы поочерёдно на заданном количестве выходов, к которым подключаются электропневмоклапаны (ЭПК), подающие сжатый воздух внутрь фильтровальных элементов.

Система А-05 обеспечивает:

• контроль запылённости фильтра по разности давлений воздуха на его входе и выходе (дифференциальному давлению);
• автоматические пуск и остановку регенерации по пороговым значениям дифференциального давления;
• управление внешней сигнализацией при отказах ЭПК (обрыв или короткое замыкание) и других внештатных ситуациях, а также формирование токового сигнала диапазона 4 – 20 мА, пропорционального дифференциальному давлению.

Принцип работы системы регенерации фильтров А-05:

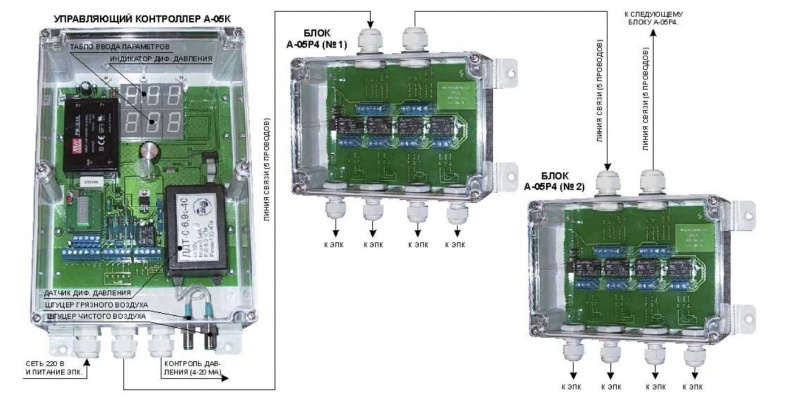

1. В состав системы входят два типа электронных блоков – блок управления А-05К (1 шт.) и блоки коммутации А-05Р4 (от 1 до 24 шт.). Количество блоков А-05Р4 в комплекте поставки определяется числом ЭПК, установленных на фильтре. К каждому блоку А-05Р4 подключается от 1-го до 4-х ЭПК. Таким образом, система обеспечивает регенерацию фильтров с числом рукавов от 1-го до 96-ти.  Все блоки последовательно соединяются между собой пятипроводной неэкранированной линией, состоящей из медных проводов сечением от 0,5 до 2,5 мм2.  Настройка параметров системы производится в блоке А-05К. Для сокращения длины электрокабелей блоки А-05Р4 могут устанавливаться в непосредственной близости от ЭПК.
2. А-05К содержит ДАТЧИК ДИФФЕРЕНЦИАЛЬНОГО ДАВЛЕНИЯ, к которому подводится воздух до фильтра («ВОЗДУХ P1») и воздух после фильтра («ВОЗДУХ P2»). Для повышения точности измерения температура датчика поддерживается на уровне +40 ОС. При  этой температуре светодиод «ТЕРМОСТАТ» имеет зелёный цвет свечения, а при прогреве – красный. Показания датчика отображаются числом от 0.00 до 4.00 кПа на ИНДИКАТОРЕ ДИФФЕРЕНЦИАЛЬНОГО ДАВЛЕНИЯ, а ПРЕОБРАЗОВАТЕЛЬ «ДАВЛЕНИЕ-ТОК» формирует на выходе блока А-05К токовый сигнал диапазона 4…20 мА, пропорциональный указанному диапазону дифференциального давления.
3. Ввод параметров системы производится с помощью универсального регулятора – ЭНКОДЕРА.  При  нажатии  на  ЭНКОДЕР  поочерёдно  загораются  светодиоды  «ПЕРИОД», «ДЛИТЕЛЬНОСТЬ     ИМПУЛЬСА»,     «КОЛИЧЕСТВО     КАНАЛОВ»,     «ДАВЛЕНИЕ     НА ВКЛЮЧЕНИЕ» или «ДАВЛЕНИЕ НА ОТКЛЮЧЕНИЕ», указывая, какой из параметров может быть изменён. Текущее значение параметра отображается на ЦИФРОВОМ ТАБЛО. Его увеличение осуществляется поворотом ЭНКОДЕРА по часовой стрелке, а уменьшение – против.
4. В процессе работы блок А-05К производит диагностику собственных узлов, а также работоспособность ЭПК и блоков А-05Р4. При обнаружении внештатных ситуаций загорается светодиод «АВАРИЯ» и срабатывает реле управления внешней сигнализацией «К». При отказах ЭПК или блоков А-05Р4 нажатие на ЭНКОДЕР включает светодиод «ПРОСМОТР АВАРИЙ», а на ЦИФРОВОЕ ТАБЛО поочерёдно выводятся номера неисправных блоков А-05Р4 и (или) ЭПК.
5. Процесс регенерации начинается, когда дифференциальное давление превысит пороговое значение («ДАВЛЕНИЕ НА ВКЛЮЧЕНИЕ»). ЭЛЕКТРОННЫЙ КЛЮЧ выдаёт в линию связи импульсы с заданными длительностью и периодом, а также обеспечивает защиту блока от токовых перегрузок и коротких замыканий в цепях ЭПК. Амплитуда  импульса  определяется напряжением на клеммах «FKI» «NKI». Если ЭПК рассчитаны на подключение к промышленной сети переменного тока, то эти клеммы следует перемычками (показаны пунктиром на рис. 1) соединить с клеммами «F» и «N» соответственно. При использовании других ЭПК на клеммы «FKI» и «NKI» подаётся необходимое напряжение от внешнего блока питания. ИНДИКАТОР «ТОК В НАГРУЗКЕ» позволяет визуально сравнить между собой токи потребления различных ЭПК. ИСТОЧНИК ЭЛЕКТРОПИТАНИЯ формирует необходимые для работы блока напряжения, а также совмещает начало импульса регенерации с моментом перехода сетевого напряжения через ноль.
6. Импульсы поступают на вход блока А-05Р4 (№ 1). Он вначале распределяет их по клапанам ЭПК1 – ЭПК4, а затем переключает линию связи на свой выход и в работу вступает блок А-05Р4 (№ 2). После того, как сработали все подключённые к нему ЭПК, линия переключается на следующий блок А-05Р4. Когда импульсы пройдут по всем каналам (их количество введено в память системы), блок А-05К сравнивает дифференциальное давление с установленным порогом («ДАВЛЕНИЕ НА ОТКЛЮЧЕНИЕ») и производит либо остановку регенерации, либо повторяет цикл очистки всех фильтровальных элементов фильтра.

Технические характеристики системы А-05:

•  Максимальная погрешность индикации дифференциального давления:     + 1,5 %.
•  Диапазон дифференциального давления, преобразуемого в ток 4-20 мА:      0-4 кПа.
•  Максимальная погрешность преобразования «дифференциальное давление – ток»:    + 1,5 %.
•  Дифференциальное давление на включение регенерации:   регулируемое от 0,00 до 3,99 кПа с шагом 0,01 кПа.
•  Дифференциальное давление на отключение регенерации:  регулируемое от 0,00 кПа до порога включения (п. 4.4) с шагом 0,01 кПа.
•  Максимально допустимый перепад давлений воздуха на штуцерах блока А-05К (порог механической прочности):  135 кПа.
•  Количество выходных каналов:   регулируемое от 1 до 96 с шагом 1.
•  Длительность импульсов регенерации:  регулируемая от 0,02 до 0,5 сек. с шагом 0,01 сек.
•  Период повторения импульсов регенерации:   регулируемый от 1 до 99 с с шагом 1 с.
•  Напряжение питания:   от 187 до 242 В переменного тока (от 49 до 51 Гц).
•  Линия связи между блоками, входящими в состав системы:   5-проводная, неэкранированная, провода сечением от 0,5 до 2,5 мм2 (медь)
•  Максимальная суммарная длина линии связи между всеми блоками, входящими в состав системы:   100 м
•  Амплитуда выходных импульсов:   определяется напряжением между клеммами «FKI» «NKI» блока А-05К
•  Диапазон допустимых напряжений между клеммами «FKI» «NKI» блока А-05К:  от 24 до 250 В переменного или постоянного тока
•  Максимальное падение амплитуды выходных импульсов:   7 В
•  Максимально допустимый ток каждого электропневмоклапана:   0,7 А
•  Ток срабатывания схемы защиты от перегрузок, не менее:   0,75 А
•  Ток через короткозамкнутые ЭПК, не более:   0,1 мА
•  Диапазон рабочих температур:   от -40 до +40 грС
•  Потребляемая мощность, не более:   15 Вт
•  Степень защиты оболочек блоков А-05К и А-05Р4 по ГОСТ 14254-96:   IP65
•  Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75:   II
•  Масса блока А-05К, не более:   1,6 кг
•  Габариты блока А-05К, не более:   314х184х99 мм
•  Масса блока А-05Р4, не более:   0,6 кг
•  Габариты блока А-05Р4, не более:   215х177х59 мм
•  Средняя наработка на отказ, не менее:   10000 часов
•  Срок службы:   10 лет

Комплект поставки:

1. Блок управления А-05К  1шт.
2. Блок коммутации А-05Р4  от 1 до 24шт
3. Руководство по эксплуатации  1шт
