РСУ-1 — сигнализатор уровня микроволновый

Датчики предназначены для контроля пороговых уровней неабразивных (зерновое и незерновое растительное сырьё, мука, комбикорм, неагрессивные порошковые смеси, цемент, известь, стройматериалы и т. д.) сыпучих продуктов. Приборы имеют релейный выход, регулируемую задержку срабатывания от 1 до 20 сек. Тип задержки (на включение/ на выключение/ симметричная) задаётся встроенным переключателем. Степень защиты сигнализаторов – IP54, а выносных модулей – IP65. Диапазон рабочих температур - от ‑ 40 до + 40 грС.

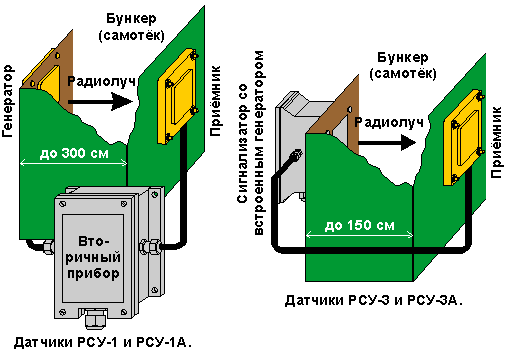

На противоположные стороны бункера (самотёка) в подготовленные отверстия устанавливаются генератор и приёмник радиосигнала. Когда пространство между ними заполняется продуктом, уровень сигнала в приёмнике резко падает, вызывая срабатывание прибора "на подпор".

Все сыпучие вещества в определённой степени пропускают микроволновый луч. Чувствительность датчика уровня регулируется так, чтобы он работал сквозь слой налипшего материала.

Максимальная толщина этого слоя зависит от влажности и плотности продукта, содержания в нём металлических примесей и т. д. Она может составлять от 10-15 мм (для влажных или металлосодержащих веществ) до 300-500 мм (для легких сухих материалов). Поэтому прибор легко настроить так, чтобы он не давал ложных срабатываний на пыль, налипание, "залегание" продукта на сходах и т. д.

РСУ-1 и РСУ-1А предназначены для применения на бункерах диаметром (шириной) до 3 м. В их состав входят отдельные генератор и приёмник радиосигнала, которые могут устанавливаться в труднодоступных местах. Органы настройки вынесены во вторичный прибор. РСУ-1  питается от промышленной сети переменного тока (~187-242 В, 49-51 Гц), а РСУ-1А – от постоянного напряжения 21-27 В.

РСУ-3 и РСУ-3А состоят из выносного приёмника и сигнализатора, внутри которого расположены органы регулировки и генератор радиосигнала. Эти приборы удобно использовать в качестве датчиков подпора самотёков, приёмных труб и сбросных коробов норий (в том числе сдвоенных), а также цепных конвейеров. Диаметр (ширина) контролируемого объекта – до 1,5 м. РСУ-3  питается от промышленной сети переменного тока (~187-242 В, 49-51 Гц), а РСУ-3А   – от постоянного напряжения 21-27 В.

Если необходимо контролировать не только подпор, но и поток продукта, следует использовать прибор РДДП-01 или РДДП-01А.

Для контроля уровня высокотемпературных (до +200 ^OC) неабразивных материалов (зерно в зерносушилке, силикатные смеси, керамзит и т. д.) в бункерах шириной (диаметром) до 8 м применяются сигнализаторы РСУ-1Р и РСУ-1РА. Продукт может содержать агрессивные примеси (например, негашёную известь).

Для тяжёлых абразивных продуктов, оказывающих ударные нагрузки на стенки бункера (щебень, гравий, гранит, камни, порода и т. д.) предназначены сигнализаторы уровня РСУ-1Р-2 и РСУ-1Р-2А. Ширина (диаметр) бункера - до 8 м.

Технические характеристики микроволнового датчика уровня РСУ-1

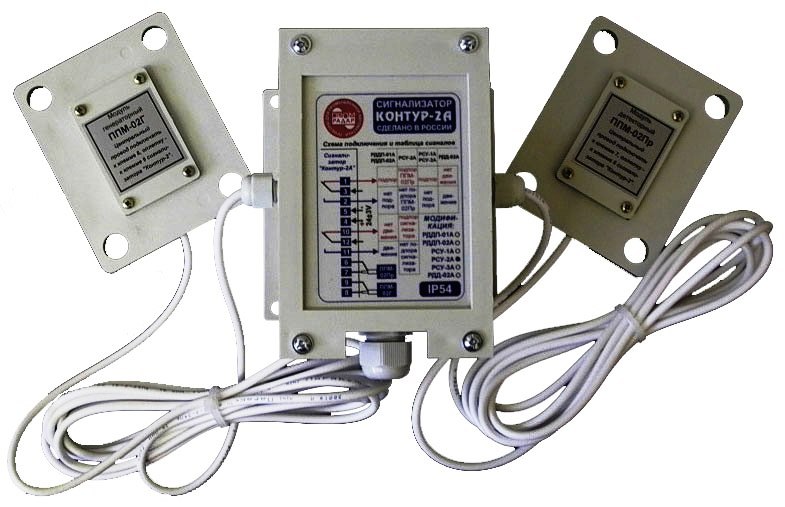

Комплект поставки сигнализатора уровня РСУ-1:

• Сигнализатор «Контур-2» (модификация «РСУ-1») - 1 шт.
• Генератор ППМ-02Г - 1 шт.
• Детектор ППМ-02Пр - 1 шт
