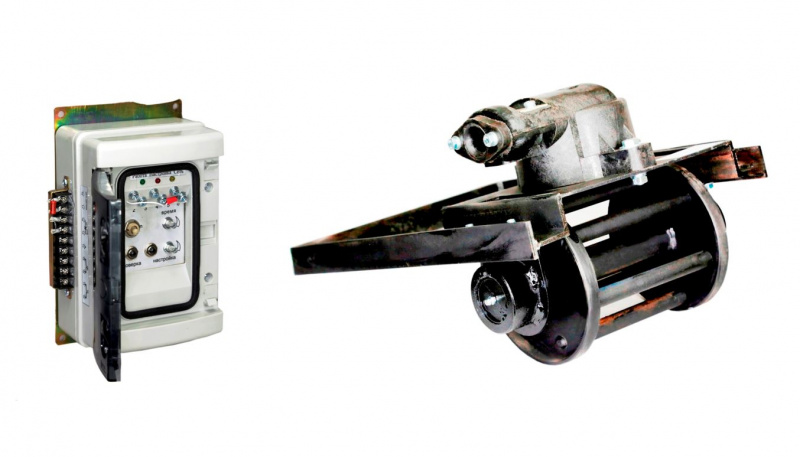

Устройство контроля скорости УКС-1 (реле УКС + датчик БКВ-1К) Россия

УКС-1 — это одна из основных модификаций устройства УКС, которое используется для контроля скорости ленточного конвейера и его аварийной остановки. С этой целью УКС-1 комплектуется аппаратом КС и датчиком БКВ. Аппарат КС может монтироваться только во взрывобезопасных условиях и крытых помещениях. Датчик БКВ имеет взрывозащищенное исполнение и менее требователен к температурным условиям.

Транспортировка упакованного УКС-1 возможна любым крытым транспортом при температуре -50... 50 градусов. Хранение УКС-1 допускается при температуре  5... 25 градусов и относительной влажности до 80%.

Технические характеристики УКС-1

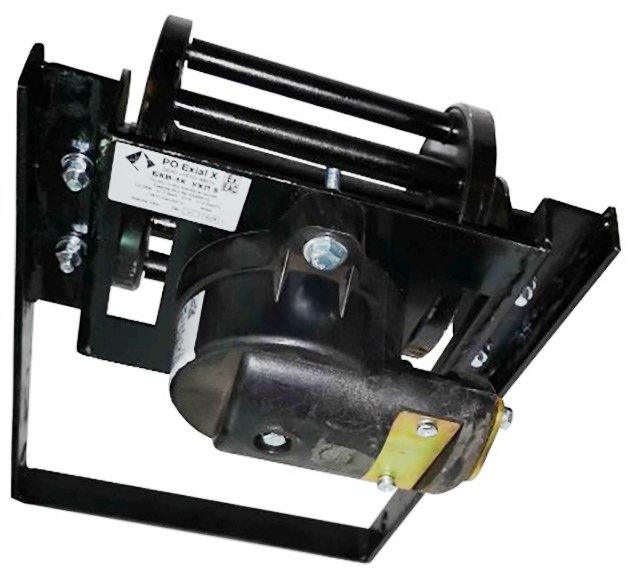

Датчик бесконтактного контроля вращения БКВ-1К

Датчик БКВ-1К предназначен для контроля скорости ленты в составе устройств УКС. Может эксплуатироваться на поверхности и в шахтах, опасных по газу (метану) и пыли в температурном диапазоне  -40...+55.Конструктивно представляет собой вращающийся в подшипниках ролик, который устанавливается на раме вместе с магнитоиндуктивным датчиком, являющимся главной логической частью БКВ-1К.

Ролик контактирует с лентой и вращается пропорционально ее движению. На нем имеются пазы и перемычки, которые находятся в активной зоне магнитоиндукционного датчика, меняя сопротивление в цепи последнего. Это позволяет сформировать электрические сигналы, которые передаются для дальнейшей обработки.

Транспортировка упакованного датчика возможна любым видом транспорта за исключением открытых палуб морского и неотапливаемых отсеках воздушного. Хранение БКВ-1К допустимо в закрытых помещениях в температурном диапазоне 5...40 градусов.

Взрывозащищенность определяется входящим в состав магнитоиндукционным датчиком. Не рекомендовано монтировать БКВ-1К перед первым опорным роликом, поскольку существует высокая вероятность значительного биения ленты при ее пуске.

Характеристики БКВ
