РСУ-1Р — микроволновый сигнализатор уровня

Микроволновые сигнализаторы уровня РСУ-1Р и РСУ-1РА предназначены для контроля пороговых уровней высокотемпературных (до +200 грС) неабразивных сыпучих материалов (зерно в сушилке, силикатные смеси, керамзит и пр.) в самотёке, бункере или его коническом сходе диаметром (шириной) до 8 метров. Продукт может содержать агрессивные примеси (например, негашёную известь). Приборы применяются как альтернатива радиоизотопным (радиоактивным) датчикам уровня в тяжёлых условиях эксплуатации.

  РСУ-1Р  питается от сети переменного тока (~187-242 В, 49-51 Гц), а РСУ-1РА  – от постоянного напряжения 21-27 В.

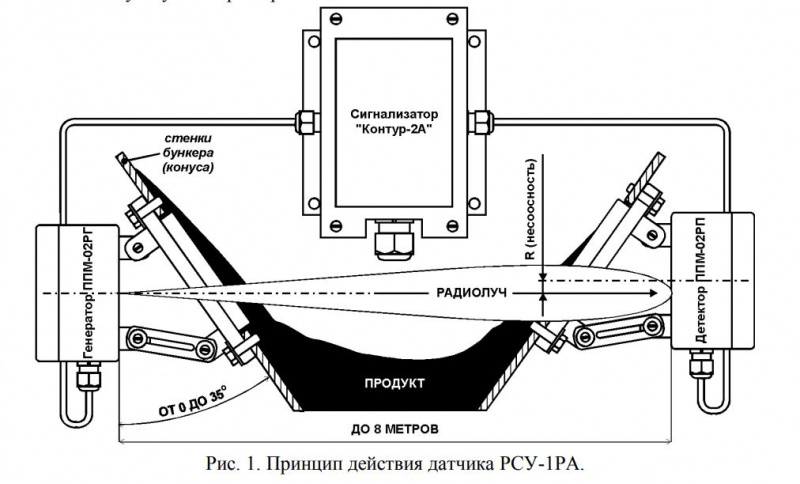

Принцип действия сигнализаторов основан на ослаблении продуктом уровня радиосигнала, проходящего острым лучом от микроволнового генератора до приёмника, установленных на противоположные стенки бункера. Все сыпучие вещества в определённой степени пропускают микроволновый луч. Чувствительность датчика уровня регулируется так, чтобы он работал сквозь слой налипшего материала. Максимальная толщина этого слоя зависит от влажности и плотности продукта, содержания в нём металлических примесей и т. д. Она может составлять от 10-15 мм (для влажных или металлосодержащих веществ) до 300-500 мм (для легких сухих материалов). Поэтому прибор легко настроить так, чтобы он не давал ложных срабатываний на пыль, налипание, "залегание" продукта на сходах и т. д.

В комплект поставки датчика входят микроволновые генератор ППМ-02РГ и детектор ППМ-02РП, а также вторичный прибор – сигнализатор "Контур-2".

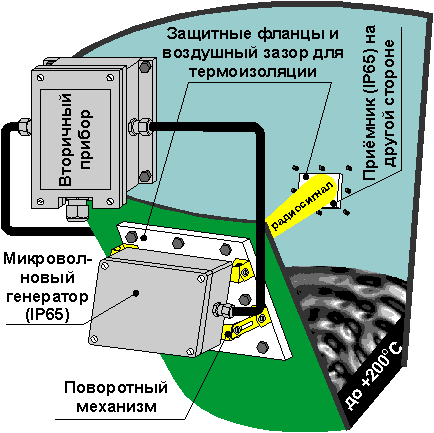

 Генератор и детектор имеют одинаковую конструкцию, которая обеспечивает:

1. Возможность установки как на параллельные стенки бункера, так и на его конический сход с углом при вершине до 70 градусов.
2. Возможность использовать датчик на бункерах с высокотемпературным сырьем (между бункером и активными элементами модуля имеется воздушный зазор не менее 25 мм и слой фторопласта толщиной 10 мм). Температура сырья в бункере может составлять от –40 до +200 грС.
3. Герметичность конструкции (степень защиты корпусов по ГОСТ 14254-96 - IP65).

Для установки на бункер каждого модуля в его стенке необходимо вырезать квадратное отверстие размером 90х90 мм.

Выходной сигнал приборов - перекидной контакт реле, способный коммутировать напряжение до 250 В при токе до 2 А. Сигнализаторы содержат встроенное реле времени: время задержки регулируется в диапазоне от 1 до 20 сек. Тип задержки (на включение реле/ на отключение реле/ симметричная) задаётся переключателями внутри прибора. Мощность микроволнового излучения не превышает 0,01 Вт.

Технические характеристики сигнализатора уровня РСУ-1Р:

Комплект поставки датчика уровня РСУ-1Р:

1. Сигнализатор «Контур-2А» (модификация «РСУ-1») - 1 шт.
2. Генератор ППМ-02РГ - 1 шт.
3. Детектор ППМ-02РП - 1 шт.

Для тяжёлых абразивных продуктов, оказывающих ударные нагрузки на стенки бункера (щебень, гравий, гранит, камни, порода и т. д.) предназначены сигнализаторы уровня РСУ-1Р-2 и РСУ-1Р-2А. Ширина (диаметр) бункера - до 8 м.
