РДКС-01 устройство контроля скорости (РДКС-01ПП + РДКС-01РС)

Приборы РДКС-01  представляют собой микроволновые радары, предназначенные для контроля скорости движения норий (в том числе сдвоенных), ленточных конвейеров, других промышленных установок. Принцип действия основан на эффекте Допплера.

Особенности РДКС-01:

• принцип действия основан на Эффекте Доплера
• удобный монтаж без разборки механизма
• непосредственный контроль движущегося объекта (ленты, цепи и т.д.)
• отсутствие механического контакта с объектом
• надежное функционирование в пыли, нечувствительность к налипанию
• контроль норий с закрытым башмаком, сдвоенных норий и т.д.
• высокая помехоустойчивость
• герметичный корпус первичного преобразователя не требует заземления
• разовая настройка на весь срок службы

РДКС-01 питается от промышленной сети переменного тока (~187-242 В, 49-51 Гц), а
РДКС-01А  – от постоянного напряжения 21-27 В.

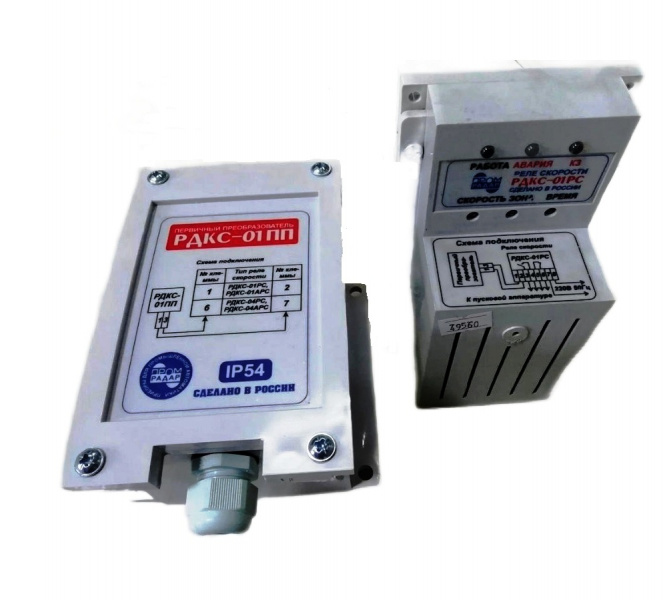

Первичный преобразователь РДКС-01ПП (устанавливается в отверстия на коробе или защитном кожухе механизма) излучает в направлении движущейся ленты радиосигнал, который, отражаясь обратно, несет в себе информацию о скорости движения конвейера. Эта информация по двухпроводной линии поступает в реле скорости РДКС-01РС (обычно монтируется в электро-щитовом помещении, рядом с пускателем). Прибор отключает конвейер при критическом отклонении его скорости от номинальной.
Линия связи длиной до 300 м может проходить любым контрольным проводом (от 0,25 до 4 мм²) совместно с силовыми цепями по общим кабельным мостам.  РДКС-01 контролирует движение механизмов с номинальной скоростью от 0,4 до 4 м/с. Порог срабатывания выставляется в пределах от 10 до 30%. Выходным сигналом являются контакты реле, способные коммутировать ток до 2 А при напряжении до 250 В. Задержка срабатывания (1…15 сек.) учитывает время на разгон конвейера. Степень защиты первичного преобразователя - IP54, диапазон рабочих температур - от -40 до +40  грС. Устройство защищено от короткого замыкания в линии связи.

Технические характеристики устройства контроля скорости РДКС-01

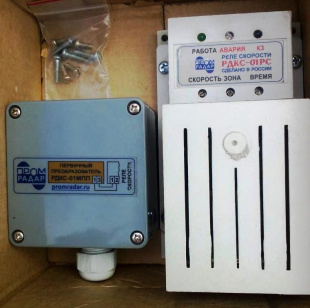

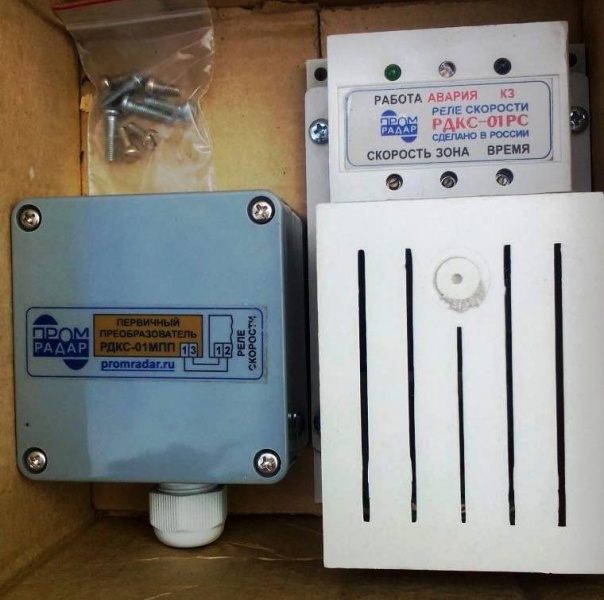

Комплект поставки устройства контроля скорости РДКС-01

• Первичный преобразователь РДКС-01ПП - 1 шт.;
• Реле скорости РДКС-01РС - 1 шт.;
• Паспорт - 1 шт.;
• Ящик упаковочный – 1 шт.
