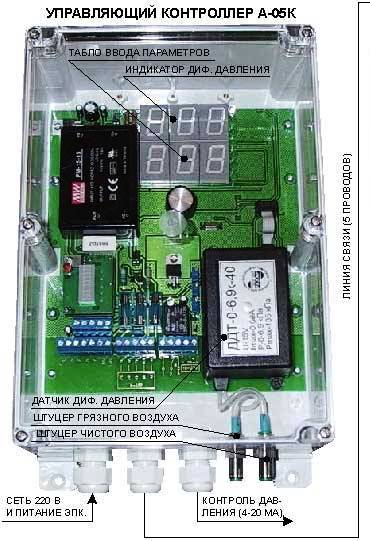

А-05К — управляющий контроллер

Система А-05 предназначена для управления регенерацией (очисткой от пыли) рукавных и картриджных фильтров. Система формирует регулируемые по длительности и периоду импульсы поочерёдно на заданном количестве электропневмоклапанов (ЭПК), которые подают сжатый воздух внутрь фильтровальных элементов.

Система A-05 обеспечивает:

• контроль запылённости фильтра по разности давлений воздуха на его входе и выходе (дифференциальному давлению);
• автоматические пуск и остановку регенерации по пороговым значениям дифференциального давления;
• управление внешней сигнализацией при отказах ЭПК и других внештатных ситуациях;
• формирование токового сигнала диапазона 4-20 мА, пропорционального дифференциальному давлению.

Все блоки последовательно соединяются между собой 5-проводной неэкранированной линией, состоящей из медных проводов сечением от 0,5 до 2,5 мм². Суммарная длина линии может достигать 100 м, что позволяет устанавливать блоки А-05Р4 в непосредственной близости от ЭПК (например, под крышкой фильтра), а блок А-05К в удобном для настройки месте.

В состав системы входят два типа электронных блоков

Длительность импульсов регенерации регулируется от 0.02 до 0.5 сек. с шагом 0.01 сек., а их период - от 1 до 99 сек. с шагом 1 сек. Дифференциальное давление на включение регенерации выбирается из диапазона от 0 до 3.99 кПа, а на отключение - от 0 кПа до порога на включение. Шаг регулировки - 10 Па. Точность индикации дифференциального давления - 1.5% в температурном диапазоне от ‑ 40 до + 40^ОС.

Система управляет ЭПК с любым рабочим напряжением - от 24 до 250 В постоянного или переменного тока. Нужное напряжение подаётся на блок А-05К от внешнего источника и распределяется системой по ЭПК. При использовании ЭПК с сетевым рабочим напряжением (~220 В, 50 Гц) внешний источник не требуется. Входящие в систему блоки защищены от токовых перегрузок при межвитковых и коротких замыканиях в цепях ЭПК.
