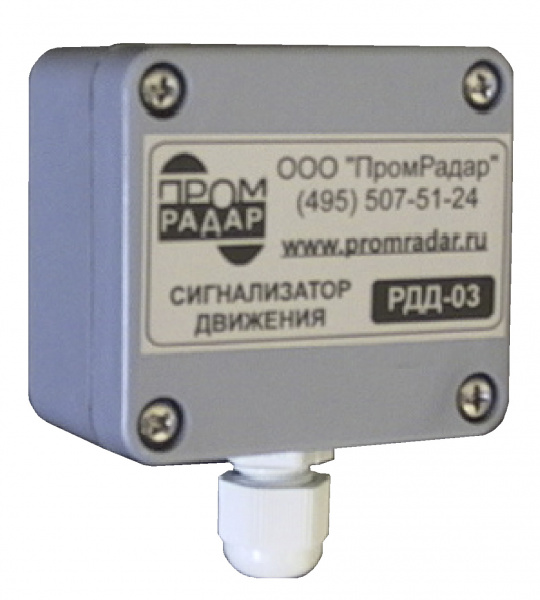

Сигнализатор движения РДД-3А

Микроволновые датчики движения РДД-03 и РДД-03А

Малогабаритные промышленные датчики движения радарного типа со степенью защиты корпуса IP65. Принцип действия приборов основан на эффекте Допплера. Нужный интервал контролируемых скоростей (из диапазона 0,1-25 м/сек.) задаётся органами регулировки. Зона чувствительности – до 30 см, диапазон рабочих температур - от ? 40 до + 40^?С.

Предназначены для контроля: вращения шлюзового затвора и других механизмов, обрыва цепи цепного транспортёра, вращения и подпора винтового конвейера, потока продукта в самотёках, наличия продукта на ленточном конвейере и т.д.

РДД-03 предназначен для работы в пусковых цепях механизмов: подобно концевому выключателю он соединяется последовательно с нагрузкой (пускателем, клапаном и т. д.). Диапазон рабочих напряжений - от 20 до 250 В постоянного или переменного тока. При наличии движения находится в "замкнутом" состоянии, пропуская через себя ток до 400 мА. При отсутствии движения через установленное время задержки (от 1 до 3 сек.) датчик переходит в "разомкнутое" состояние: ток через нагрузку падает до 3 мА. Начальное состояние РДД-03 – "нормально замкнут", поэтому наличие датчика в цепи управления не влияет на запуск механизма. Прибор защищён от короткого замыканияво внешней цепи.

РДД-03А разработан для применения в автоматизированных системах управления производством. Напряжение питания – от 15 до 27 В постоянного тока. Выходной сигнал – "NPN открытый коллектор". Задержка срабатывания регулируется от 1 до 20 сек., а её тип (на включение, на выключение или симметричная задержка) задаётся встроенным переключателем.
