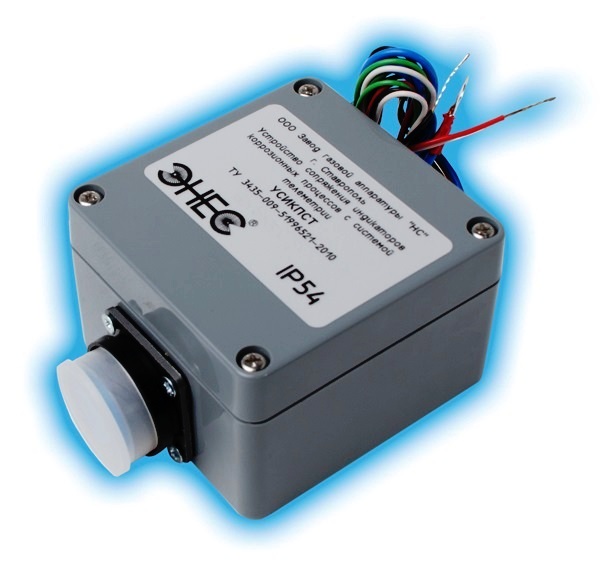

УС ИКП СТ — устройство сопряжения индикатора коррозионных процессов с системой телеметрии

Устройство сопряжения индикатора коррозионных процессов с системой телеметрии (УС ИКП СТ) предназначено для хранения и съема данных с индикаторов ИКП

Назначение УС ИКП СТ

1. Устройство сопряжения индикатора коррозионных процессов с системой телеметрии входит в состав средств контроля эффективности электрохимической защиты подземных металлических сооружений от коррозии и используется для осуществления оперативного мониторинга коррозионных процессов.
2. Устройство предназначено для обслуживания индикатора коррозионных процессов (в дальнейшем ИКП) изготавливаемого по ТУ 3434-009-51996521-2010. Устройство позволяет реализовать дистанционный контроль скорости и глубины коррозии защищаемых подземных металлических сооружений.
3. Устройство осуществляет:

• сканирование состояния не менее 8 элементов индикации ИКП;
• фиксацию информации во внутренней энергонезависимой памяти ИКП о текущем состоянии элементов индикации;
• расчет общей глубины и скорости коррозии;

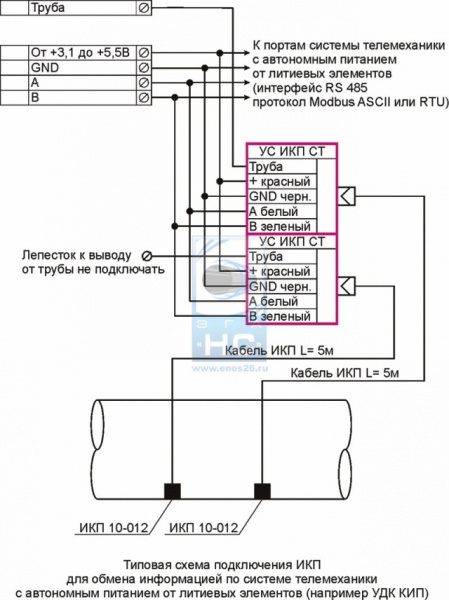

• обмен информацией с системой телеметрии по спецификации интерфейса RS-485 в соответствии с протоколом ModBus ASCII или RTU.

Особенности и преимущества устройства сопряжения индикатора коррозионных процессов с системой телеметрии

Устройство сопряжения индикатора коррозионных процессов с системой телеметрии позволяет оперативно отслеживать коррозионное состояние объекта с выводом данных о коррозии в диспетчерский пункт

Технические характеристики УС ИКП СТ

• Номинальное напряжение питания 3,6 В
• Допустимое отклонение напряжения питания -0,6….+1,5 В
• Потребляемая мощность не более 0,5 Вт
• Время установления рабочего режима с момента включения питания не более 2 сек
• Время обработки запроса системы телеметрии не более 1 сек
• Максимальное количество сканируемых элементов индикации ИКП  =8
• Коммуникационный порт: RS-485
• Протокол обмена: ModBus ASCII, RTU
• Скорость обмена: 1200, 2400, 4800, 9600, 19200, 57600 бит/сек
• Адрес устройства: 1…247
• Конфигурирование устройства по интерфейсу RS-485: возможно
• Гальваническая развязка между RS-485 и ИКП: есть
• Гальваническая развязка между RS-485 и линией внешнего питания: нет
• Габаритные размеры не более 80х55х120 мм
• Масса не более 250 г
• Технические условия ТУ 3435-009-51996521-2010

Условия эксплуатации устройства сопряжения индикатора коррозионных процессов с системой телеметрии

• Температура окружающего воздуха -40 ^оС….+55 ^оС
• Относительная влажность воздуха, до 98% при +35 ^оС
• Средняя наработка на отказ не менее 40 000 ч
• Срок службы не менее 15 лет
