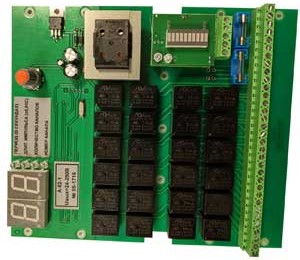

ПА-02-1 — плата управления (плата блока А-02-1)

Устройство А-02-1 может поставляться в бескорпусном исполнении - в виде комплектной электронной платы ПА-02-1. Плата выполняет все функции блока А-02-1 и устанавливается непосредственно в корпус фильтровального оборудования при его производстве.

Назначение платы ПА-02-1

Плата управления ПА-02-1 (в дальнейшем – «плата») предназначена для управления продувкой (очисткой от пыли) промышленных воздушных фильтров. Плата обеспечивает формирование регулируемых по длительности и периоду импульсов поочередно на заданном количестве выходов, к которым подключаются электропневмоклапаны (ЭПК) подачи сжатого воздуха в рукава или картриджи фильтра. Плата защищёна от перегрузок по току и коротких замыканий в нагрузке.

Плата обеспечивает:

1. возможность выбора количества каналов (рукавов, картриджей) от 1 до 24;
2. широкий диапазон напряжения импульсов управления ЭПК (от 24 до 250 В постоянного или переменного тока). Необходимое напряжение и его полярность задаётся внешним источником, который подключается к клеммам «U1» и «U2».
3. параллельное подключение нескольких ЭПК к каждому каналу. Количество параллельно соединённых ЭПК определяется их суммарным током потребления (импульсное значение тока до 3 А, действующее - до 0,7А);
4. регулировку длительности управляющего импульса в диапазоне от 0,03 до 0,5 сек. с шагом в 0,01 сек.;
5. регулировку периода повторения импульсов в диапазоне от 1 до 99 сек. с шагом в 1 сек.;
6. защиту от коротких замыканий в цепях нагрузки;
7. сигнализацию во внешнюю цепь импульсов управления ЭПК, световую индикацию тока, протекающего через цепь нагрузки.

Технические характеристики платы ПА-02-1

• Плата предназначена для эксплуатации при температуре окружающего воздуха от -40 до +40 грС и относительной влажности до 98%.
• Сопротивление изоляции электрических цепей между собой - не менее 20 МОм при температуре окружающего воздуха 20+5 грС и относительной влажности не более 80%.
• Питание платы осуществляется от однофазной сети переменного тока напряжением 187-242 В частотой 49-51 Гц.
• Ток через нагрузку при коротком замыкании не более 0,1 мА.
• Падение управляющего напряжения на выходных клеммах– не более 7 В.
• Потребляемая мощность не более 5 ВА.
• Габаритные размеры - 170х200 мм.
• Режим работы - круглосуточный.
• Срок службы - 10 лет.
• Вероятность безотказной работы за 1000 часов не менее 0,98

Комплект поставки платы ПА-02-1

• Плата ПА-02-1 - 1 штука;
• Паспорт - 1 штука.
