РСУ-1Р-2А — микроволновый сигнализатор уровня

Микроволновый сигнализатор уровня РСУ-1Р-2А предназначен для контроля пороговых уровней тяжёлых абразивных неагрессивных сыпучих материалов в самотёке, бункере или его коническом сходе диаметром (шириной) до 8 метров. Применяются как альтернатива радиоизотопным (радиоактивным) датчикам уровня при сильных ударных нагрузках на внутренние стенки бункера (на таких материалах, как гравий, щебень, крупнодисперсная порода и т. д.). Температура контролируемого продукта - от ‑ 40 до + 80 ^ОС.

РСУ-1Р-2  питается от сети переменного тока (~187-242 В, 49-51 Гц),   а РСУ-1Р-2А  – от постоянного напряжения 21-27 В.

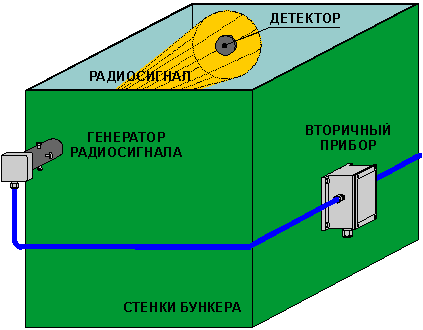

Принцип действия сигнализатора основан на ослаблении продуктом уровня радиосигнала, проходящего острым лучом от микроволнового генератора до приёмника, установленных на противоположные стенки бункера. Все сыпучие вещества в определённой степени пропускают микроволновый луч. Чувствительность датчика уровня регулируется так, чтобы он работал сквозь слой налипшего материала. Максимальная толщина этого слоя зависит от влажности и плотности продукта, содержания в нём металлических примесей и т. д. Она может составлять от 10-15 мм (для влажных или металлосодержащих веществ) до 300-500 мм (для легких сухих материалов). Поэтому прибор легко настроить так, чтобы он не давал ложных срабатываний на пыль, налипание, "залегание" продукта на сходах и т. д.

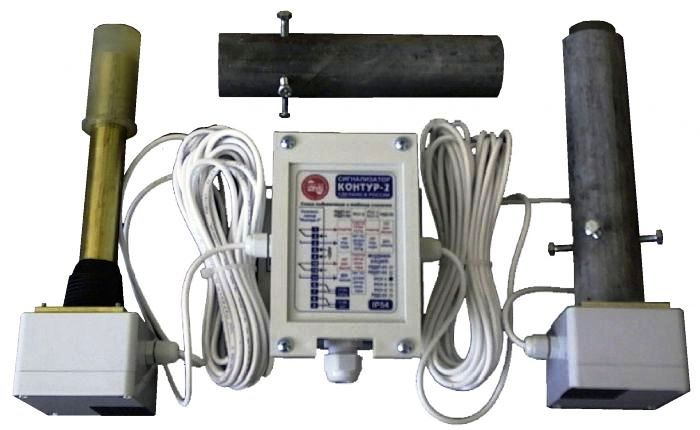

В комплект поставки датчика входят микроволновые генератор ППМ-02ВГ, детектор ППМ-02ВП, вторичный прибор - сигнализатор "Контур-2", а также все необходимые кабели, крепёжные и установочные элементы.

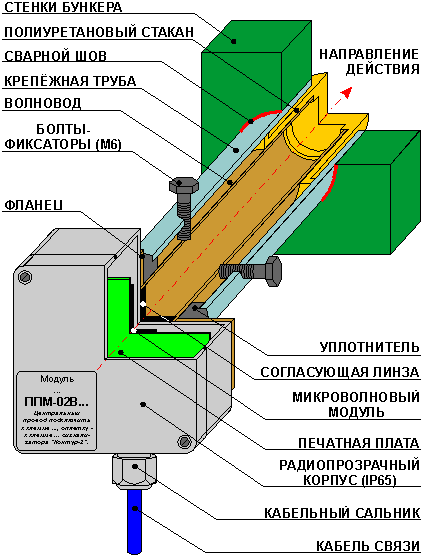

Генератор и детектор имеют одинаковую конструкцию, которая обеспечивает:

1. Возможность установки как на параллельные стенки бункера, так и на его конические сходы. Крепёжная труба может быть приварена к стенке бункера под любым углом.
2. Возможность использовать прибор на бункерах с высокими механическими и ударными нагрузками. Со стороны продукта волновод закрывается стаканом, изготовленным из износостойкого и ударопрочного композита – полиуретана. Толщина дна стакана – 15 мм.
3. Герметичность конструкции (степень защиты корпусов по ГОСТ 14254-96 - IP65).
4. Удобство монтажа – для установки генераторного (детекторного) модуля требуется только одно круглое отверстие диаметром 48-50 мм.

Особенности микроволнового сигнализатора уровня РСУ-1Р-2А

• Выходной сигнал приборов - перекидной контакт реле, способный коммутировать напряжение до 250 В при токе до 2 А.
• Сигнализаторы содержат встроенное реле времени: время задержки регулируется в диапазоне от 1 до 20 сек.
• Тип задержки (на включение реле/ на отключение реле/ симметричная) задаётся переключателями внутри прибора.
• Мощность микроволнового излучения не превышает 0,01 Вт.

Технические характеристики микроволнового датчика уровня РСУ-1Р-2А

Комплект поставки датчика уровня РСУ-1Р-2А

1. Сигнализатор «Контур-2» (модификация РСУ-1А) - 1 шт.,
2. Генератор ППМ-02ВГ - 1 шт.,
3. Детектор ППМ-02ВП - 1 шт.,
4. Крепёжная труба – 2 шт.,
5. Болты М6х20 – 8 шт.

Для контроля уровня высокотемпературных (до +200 ^OC) неабразивных материалов (зерно в зерносушилке, силикатные смеси, керамзит и т. д.) в бункерах шириной (диаметром) до 8 м применяются сигнализаторы РСУ-1Р и РСУ-1РА. Продукт может содержать агрессивные примеси (например, негашёную известь).
