| Микроволновый датчик уровня РСУ-500А, - от 21 до 27 В пост. тока |
- Описание
- Отзывы о товаре
- Задать вопрос
- Файлы
- Все товары раздела
-
Производитель Россия Гарантия 18 месяцев Варианты написания РСУ 500А Микроволновый сигнализатор уровня РСУ-500А предназначен для контроля пороговых уровней сыпучих продуктов температурой до +1500 OC в котлах, печах, сушильных камерах и бункерах с толщиной футерованных стен до 850 мм.
Принцип действия датчиков основан на ослаблении амплитуды радиосигнала, проходящего сквозь слой контролируемого продукта.

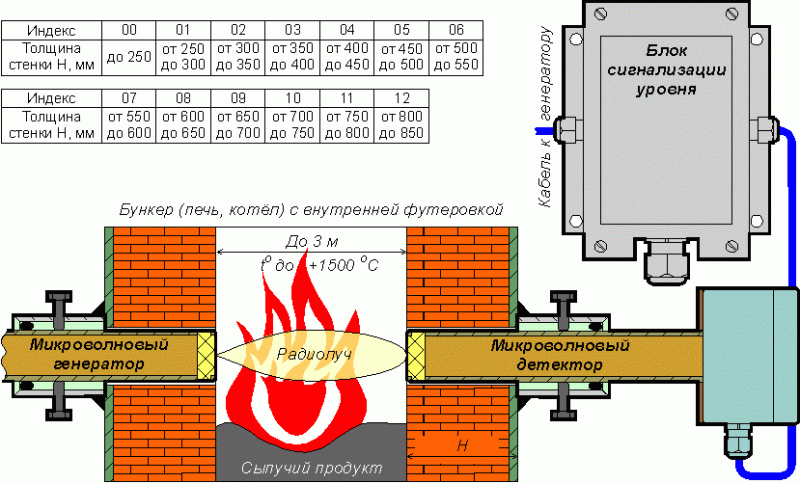

В комплект поставки входят микроволновые генератор и детектор. Они устанавливаются в соосные отверстия на противоположных стенках бункера. Генератор излучает в направлении детектора радиосигнал высокой частоты. который значительно сильнее затухает в слое сыпучего продукта, чем в воздушной среде или в открытом пламени. Когда трасса распространения радиолуча полностью перекрыта продуктом, амплитуда сигнала в детекторе падает ниже установленного порога и датчик срабатывает "на подпор".
Все сыпучие вещества в определённой степени пропускают микроволновый луч. Чувствительность датчика регулируется так, чтобы он не реагировал на слой пыли и продукт, "налипший" изнутри на стенки бункера. Максимальная толщина этого слоя может составлять десятки сантиметров – она зависит от влажности и плотности продукта, содержания в нем металлических примесей и т. д.
Приборы серии РСУ-500 питаются от сети переменного тока (~187-242 В, 49-51 Гц), а РСУ-500А – от постоянного напряжения 21-27 В.
Конструкция генераторного и детекторного модулей обеспечивает:
- контроль уровня продукта при температуре внутри бункера от -40 до +1500OC;
- возможность установки как на параллельные стенки бункера, так и на его конические сходы;
- герметичность (степень защиты оболочек по ГОСТ 14254-96 - IP65);
- удобство монтажа – для установки модуля в стенке бункера достаточно одного отверстия диаметром 28 - 30 мм.
Выходной сигнал приборов - перекидной контакт реле, способный коммутировать напряжение до 250 В при токе до 2 А. Сигнализаторы содержат встроенное реле времени: задержка срабатывания регулируется в диапазоне от 1 до 20 сек. Тип задержки (на включение реле/ на отключение реле/ симметричная) задаётся переключателями внутри блока сигнализации уровня. Мощность микроволнового излучения не превышает 0,01 Вт.
модель РСУ-5ххА толщина стенки Н, мм напряжение питания РСУ-500А до 250 - от 21 до 27 В пост. тока РСУ-501А от 250 до 300 РСУ-502А от 300 до 350 РСУ-503А от 350 до 400 РСУ-504А от 400 до 450 РСУ-505А от 450 до 500 РСУ-506А от 500 до 550 РСУ-507А от 550 до 600 РСУ-508А от 600 до 650 РСУ-509А от 650 до 700 РСУ-510А от 700 до 750 РСУ-511А от 750 до 800 РСУ-512А от 800 до 850 Технические характеристики датчика уровня РСУ-500А
Максимальное расстояние между генератором и детектором 3 м Диапазон температур контролируемого продукта от -40 до +1500 грС Рабочая частота генератора от 9,8 до 10,2 ГГц Напряжение питания сигнализатора «Контур-2А» от 21 до 27 В постоянного тока Потребляемая мощность, не более 2 Вт Тип выходного сигнала перекидной контакт реле Максимальное напряжение, коммутируемое контактами реле 250 В Максимальная мощность, коммутируемая контактами реле 500 ВА Задержка на переключение контактов реле регулируемая, от 1 до 20 сек. Тип задержки переключаемая (на включение/на отключение/симметричная) Напряжение питания генератора 9 В Постоянный ток детектора, не более 1 мА Постоянная выходная мощность генератора, не более 0,01 Вт Средняя наработка на отказ, не менее 10000 часов Срок службы 10 лет Температура окружающей среды от -40 до +40 грС Исполнение по ГОСТ 14254-96: генератора ППМ-02НГ и детектора ППМ-02НП IP65 сигнализатора «Контур-2А» IP54 Габариты сигнализатора «Контур-2А», не более 163х136х90 мм Масса сигнализатора «Контур-2А», не более 0,55 кг Комплект поставки РСУ-500А:

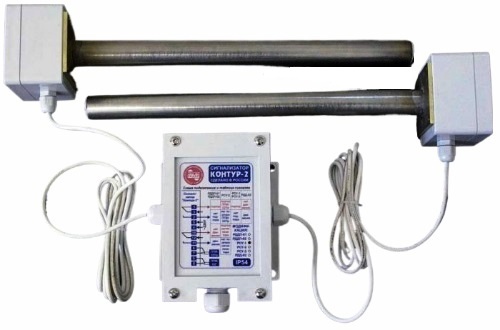

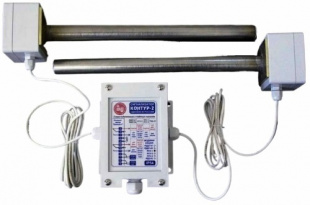

- Сигнализатор «Контур-2А» (модификация РСУ-1А) - 1 шт.
- Генератор ППМ-02 НГ с кабельным выходом длиной 9 м - 1 шт.,
- Детектор ППМ-02 НП с кабельным выходом длиной 9 м - 1 шт.,
- Круглый волновод заказной длины (от 350 до 950 мм, шаг 50 мм) – 2 шт.,
- Крепёжная труба – 2 шт.,
- Шнур термостойкий ПГИ-В16 длиной 150 мм– 2 шт.,
- Болты М6х20 – 8 шт
-
