УКС-1М — устройство контроля скорости

Назначение устройства контроля скорости УКС-1М

Устройство контроля скорости УКС-1М, далее УКС, предназначено для  контроля  скорости  транспортного  оборудования мельниц, элеваторов - норий, ленточных и  скребковых  транспортеров, шнеков, шлюзовых затворов и т.п. совместно с датчиками типа БРКС-1М, VSP-DD-3000M и т.п.

Условия эксплуатации:

• Диапазон рабочих температур - от минус 40 до плюс 45 °С.
• Относительная влажность - до 95% при 35 °С.
• Атмосферное давление от 84 до 106,7 кПа.
• Питание - однофазная сеть 220 вольт переменного  тока.

По защищенности от воздействия окружающей среды УКС соответствует обыкновенному исполнению, по устойчивости к воздействию атмосферного давления - группе Р1 по ГОСТ 12997 , климатическому исполнению УХЛ3 по ГОСТ 15150 -69, степени защиты оболочки  от проникновения пыли и воды 1Р20 по ГОСТ-14254-80.   УКС должны устанавливаться в закрытых помещениях  категории не выше 3.1 по ГОСТ-15150-69 вне взрывоопасной среды.   Пример условного обозначения  реле при заказе: “УКС-1М”. Код ОКПО 42 1836 6.

Технические характеристики и основные параметры УКС-1М

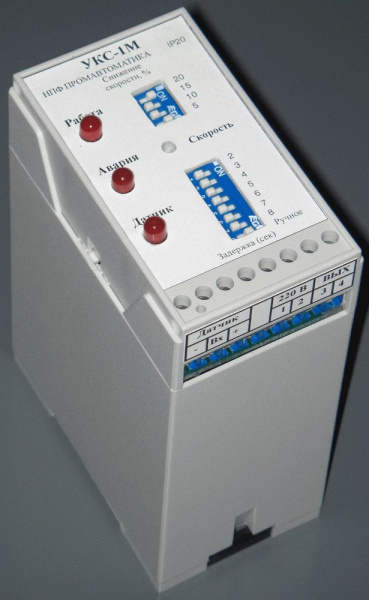

Конструктивно УКС представляет собой прямоугольный корпус на основе пластмассы АВС, в котором размещена электрическая часть УКС. В верхней части корпуса размещены ДИП переключатели выбора режима работы - "СНИЖЕНИЕ СКОРОСТИ" и "ЗАДЕРЖКА", регулятор настройки номинальной скорости "СКОРОСТЬ" и светодиодные индикаторы работы - сигнал поступающий с датчика скорости "ДАТЧИК", сигнал аварийного снижения скорости "АВАРИЯ" и сигнал выдачи рабочего сигнала "РАБОТА". В верхней боковой части корпуса размещены  клеммы для подключения датчика скорости, питания и нагрузки. В нижней части корпуса располагается съемная планка - позволяющая крепить прибор как на болтовое крепление , так и на DIN рельс.

• Напряжение питания, В  -180-240.
• Потребляемая мощность, Вт - не более 3.
• Диапазон коммутируемых напряжений, В - 24-380 переменного тока.
• Ток защиты от короткого замыкания  в нагрузке. А - 3.
• Тип нагрузки - активный, индуктивный.
• Время включения (выключения), с - 0,1

• - входное сопротивление постоянному току, кОм -не более 1,
• - максимальное входное напряжение, В -  24,
• - диапазон частот входного сигнала, Гц - 0,1-60,
• - напряжение питания датчика -  не менее 12,
• - амплитуда пульсаций питания датчика, В - не более 0,5,
• - предельно допустимый ток питания датчика, мА - 60,
• - длительность фронтов входного сигнала, мс - не более 100.
• Диапазон контролируемых отклонений скорости, % - от -5 до -50 номинальной скорости с шагом 5 %.
• Задержка времени на включение и отключение, С - от 2 до 8 с шагом 1с.
• Степень защиты - 1Р20 по ГОСТ-14254-80.
• Режим работы - постоянный.
• Ориентация в пространстве - любая.
• Установленная безотказная наработка Ту -не менее 2500 час.
• Средняя наработка на отказ То - не менее 25000 час.
• Ремонтопригодность - изделие является ремонтопригодным.
• УКС в упаковке для транспортирования выдерживает  транспортную тряску  с ускорением 10 м/с2 при частоте ударов от 10 до 120  в минуту, температуру  от -50 до +85°С, относительной влажности воздуха 95% при температуре 35 °С.
• Диапазон рабочих температур - от минус 40 до плюс 45 °С
• Относительная влажность - до 95% при плюс 35 °С.
• Атмосферное давление от 84 до 106,7 кПа.
• Габаритные размеры: высота 112  мм,  ширина  45  мм,  глубина  75 мм.
• Масса - не более 400 грамм.

3. Комплектность

1. Устройство контроля скорости УКС-1М   - 1 шт.
2. Техническое описание и инструкция по эксплуатации    - 1 экз.
3. * По согласованию с заказчиком в  комплектность  поставки  может дополнительно входить бесконтактное реле контроля скорости  типа БРКС.
