РДКС-02 устройство контроля движения и скорости

Назначение РДКС-02:

• контроля   наличия   (отсутствия)   движения   потока   продукта   при   его перемещении в самотёчном, аэрозольном и пневматическом транспорте;
• контроля за выходом продукта из перерабатывающих машин;
• сигнализации о холостой (без продукта) работе механизмов;
• сигнализации попадания продукта в воздухопроводы;
• контроля обрыва цепи скребкового конвейера;
• контроля вращения (движения) шлюзового затвора, других промышленных установок;
• одновременного контроля подпора и обрыва шнека секционного винтового конвейера;
• сигнализации наличия (отсутствия) продукта на ленте ленточного конвейера.

Технические характеристики:

Принцип работы

Принцип работы устройства основан на изменении частоты радиосигнала, отражённого от движущегося объекта («эффект Допплера»). Это явление поясняет рис. 2. Объект движется от точки 1 до точки 9 вблизи антенны, излучающей радиосигнал. Расстояние между объектом и антенной меняется от s1 до s9.

Часть сигнала отражается и, вернувшись в антенну, поступает в приёмник. По мере движения объекта от точки 1 к точке 5 расстояние между ним и антенной уменьшается, поэтому и задержка между переданным и принятым радиосигналами уменьшается от t1 до t5. Задержка плавно нарастает от t5 до t9 по мере удаления объекта от антенны (от точки 5 до точки 9). Внизу на рис. 2 сплошной линией показан сигнал на выходе передатчика, а пунктирной - на входе приёмника.

Из рис. 2 видно, что при движении относительно антенны какого-либо объекта частоты переданного и принятого сигналов различны. Это различие тем больше, чем выше скорость движения объекта.  Каждая отражающая точка на поверхности объекта возвращает в приёмник аналогичный сигнал.

Поэтому,  если объект является протяженным, на входе приёмника суммируются сигналы от всех отражающих   точек объекта.   РДКС-02 направляет на объект радиоволны и анализирует разность частот прямого и отражённого сигналов. Если частоты равны, значит объект неподвижен. В противном случае устройство срабатывает на движение, замыкая цепь нагрузки.

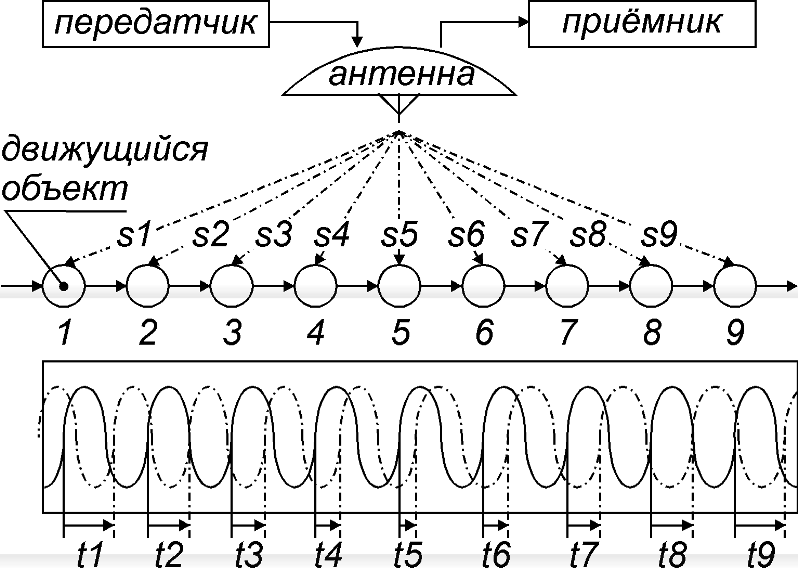

Рис. 2 * Принцип действия устройства

Комплект поставки:

1. Устройство РДКС-02 - 1 шт.;
2. Паспорт  - 1 шт.
