РСУ-2 — двухканальный микроволновый датчик уровня

Предназначен для контроля двух близкорасположенных пороговых уровней неабразивных неагрессивных сыпучих материалов в бункере (продуктопроводе) и формирования релейного сигнала через установленное время задержки.

Описание двухканального микроволнового датчика уровня РСУ-2

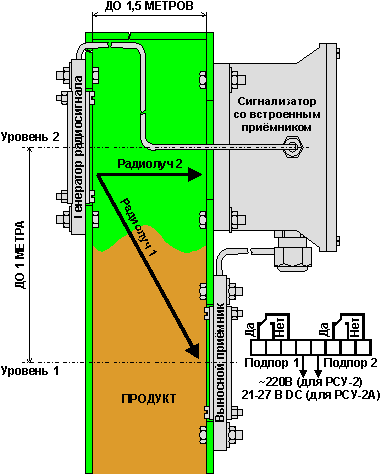

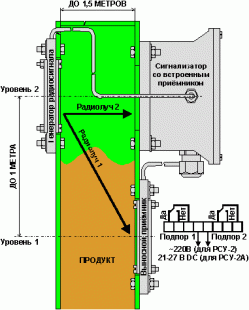

РСУ-2 питается от промышленной сети переменного тока (~187-242 В, 49-51 Гц)Принцип действия датчиков показан на рисунке. Микроволновый генератор излучает широкий радиолуч в направлении двух приёмников. Когда продукт достигает приёмника, уровень сигнала на его выходе резко падает и соответствующий канал датчика срабатывает "на подпор". Все сыпучие вещества в определённой степени пропускают микроволновый луч. Чувствительность датчика уровня регулируется так, чтобы он работал сквозь слой налипшего материала. Максимальная толщина этого слоя зависит от влажности и плотности продукта, содержания в нём металлических примесей и т. д. Она может составлять от 10-15 мм (для влажных или металлосодержащих веществ) до 300-500 мм (для легких сухих материалов). Поэтому прибор легко настроить так, чтобы он не давал ложных срабатываний на пыль, налипание, "залегание" продукта на сходах и монтаж модулей ведется непосредственно на стенки бункера (продуктопровода), в которых необходимо подготовить установочные отверстия. Связь модулей со вторичным прибором осуществляется по коаксиальным кабелям, входящим в комплект поставки.

Технические характеристики датчика уровня РСУ-2

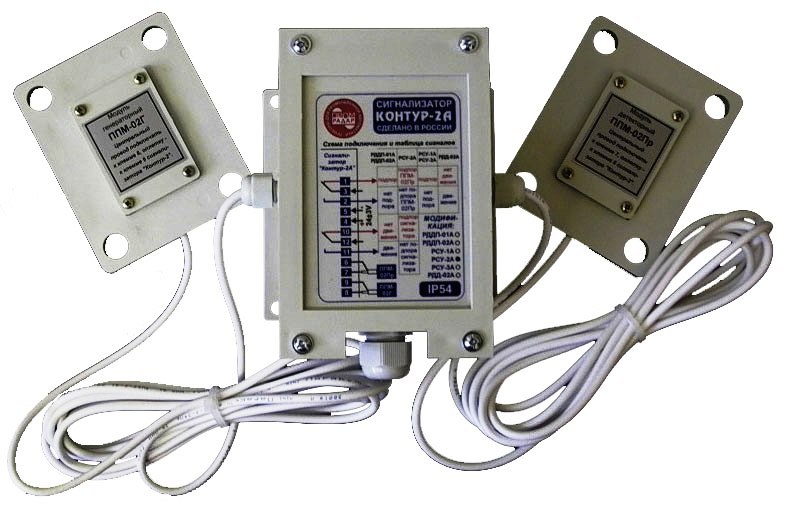

Комплект поставки сигнализатора уровня РСУ-2

• Сигнализатор «Контур-2» (модификация «РСУ-2») - 1 шт.
• Генератор ППМ-02Г - 1 шт.
• Детектор ППМ-02Пр - 1 шт.
• Паспорт – 1 шт.

Монтаж сигнализатора уровня РСУ-2

Установка устройств, входящих в комплект поставки, производится непосредственно на бункер (продуктопровод), в стенках которого необходимо подготовить отверстия. Через прямоугольное отверстие в круглые отверстия с внутренней стороны (изнутри) вставляются болты с резьбой М6, которые фиксируются гайками. Затем на эти же болты надевается сигнализатор «Контур-2» (генератор ППМ-02Г, детектор ППМ-02Пр) который плотно прижимается к поверхности бункера вторыми гайками через шайбы.

Места установки должны располагаться там, где поток продукта, поступающего в бункер (продуктопровод), не перекрывает трассу распространения радиолучей. Генератор ППМ-02Г устанавливается на одной высоте с сигнализатором «Контур-2».

Детектор ППМ-02Пр монтируется ниже. Радиосигнал, формируемый генератором ППМ-02Г, является поляризованным. Поэтому следует строго соблюдать взаимную ориентацию всех изделий, входящих в комплект поставки. Если кабель питания и управления, введенный в гермоввод сигнализатора «Контур-2», выходит вниз, то кабельные выходы модулей ППМ-02Г и ППМ-2Пр должны быть направлены либо вниз, либо вверх. Поворот сигнализатора и детектора вокруг осей существенно снижает их чувствительность, которая при угле поворота в 90 гр. падает практически до нуля.
