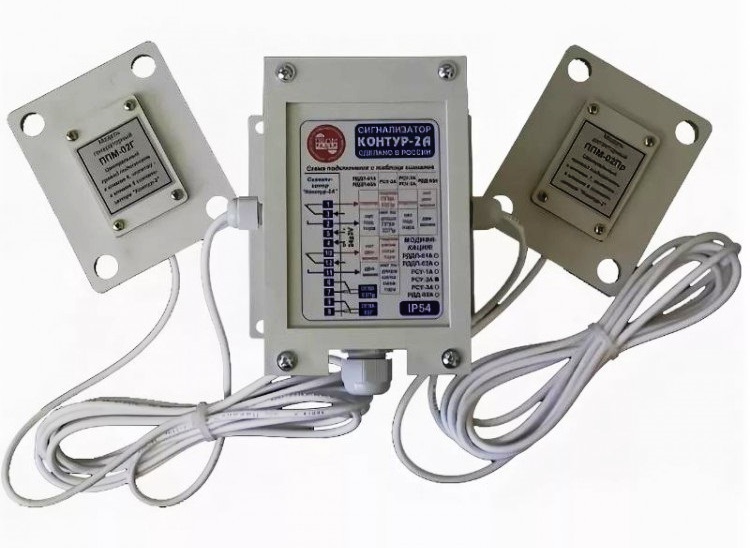

РДДП-02А — датчик обрыва цепи и подпора скребкового конвейера

Описание Сигнализатора движения и подпора РДДП-02А

РДДП-02А питается от постоянного напряжения 21-27 В

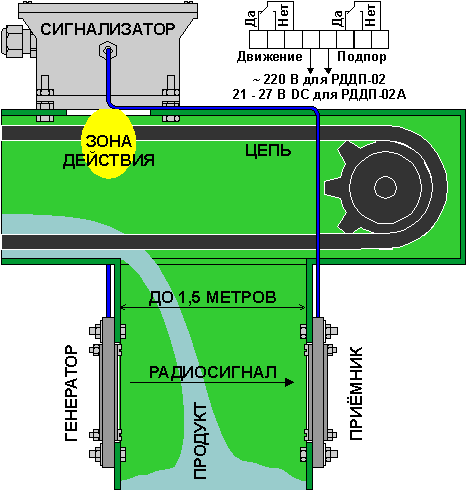

Сигнализатор устанавливается на короб конвейера у приводной станции и через радиопрозрачный корпус излучает микроволновые колебания на верхнюю часть цепи. Когда цепь натянута, она находится в зоне чувствительности прибора. Канал движения, контактами выходного реле поддерживает работу конвейера. При обрыве цепи (в любом месте) она сразу провисает вблизи приводной станции и выходит из зоны действия. Реле канала движения отключает конвейер.

Второй канал контролирует заполнение продуктом сбросного короба. Генератор и приёмник радиосигнала установлены соосно на его противоположные стенки. Когда пространство между ними будет заполнено продуктом, амплитуда сигнала в приёмнике падает, вызывая срабатывание реле канала подпора .   Все сыпучие вещества в определённой степени пропускают микроволновый луч. Чувствительность канала подпора регулируется так, чтобы его реле не срабатывало на слой "налипания".      Максимальная толщина этого слоя зависит от влажности и плотности продукта, содержания в нем металлических примесей и т. д. Она может составлять от 10-15 мм (для влажных или металлосодержащих веществ) до 300-500 мм (для легких сухих материалов). Диаметр (ширина) сбросного короба - до 1.5 м.

Технические характеристики РДДП-02А

Монтаж Сигнализатора движения и подпора РДДП-02А

Установку сигнализатора «Контур-2» рекомендуется выполнять на расстоянии 50…100 см от приводной звёздочки конвейера, а модули ППМ-02Г и ППМ-02Пр монтируются на короб как можно дальше от сигнализатора (по длине соединительных кабелей).

ВНИМАНИЕ! В месте установки сигнализатора «Контур-2» не должны присутствовать устройства, поддерживающие цепь снизу (перегородки, ролики, «лыжи» и т. д.). Наличие подобных устройств не позволит цепи провиснуть и не приведёт к срабатывания датчика при обрыве цепи!

Для монтажа составных частей датчика в стенках короба механизма необходимо подготовить отверстия. Через прямоугольное отверстие в круглые отверстия с внутренней стороны (изнутри) вставляются болты с резьбой М6, которые фиксируются гайками. Затем на эти же болты надевается сигнализатор «Контур-2» (генератор ППМ-02Г, детектор ППМ-02Пр), который плотно прижимается к поверхности короба вторыми гайками через шайбы.  Фиксацию устройства «Контур-2» следует проводить после его настройки.

В местах установки генератора ППМ-02Г и детектора ППМ-02Пр следует обеспечить параллельность противоположных стенок короба. Для герметизации мест установки допускается использовать резиновые уплотнители, которые не должны перекрывать прямоугольные отверстия в стенках для прохождения радиоволн. Отверстия для генератора и детектора должны (по возможности) располагаться соосно: это повысит чувствительность канала «Подпор» и позволит изделию работать при более толстых слоях налипания продукта. Несоосность установки не должна превышать 10% от ширины (диаметра) сбросного короба.

Модули ППМ-02Г и ППМ-02Пр должны быть ориентированы таким образом, чтобы их кабельные выходы были направлены в одну сторону. Радиосигнал является поляризованным, поэтому при повороте одного модуля относительно другого в вертикальной плоскости чувствительность сигнализатора резко снижается и при угле поворота в 90 гр.падает практически до нуля.

Комплект поставки Сигнализатора движения и подпора РДДП-02А
