Производитель Россия Гарантия 13 месяцев Варианты написания ПКВ-35 Назначение прибора контроля высоковольтных выключателей ПКВ-35:

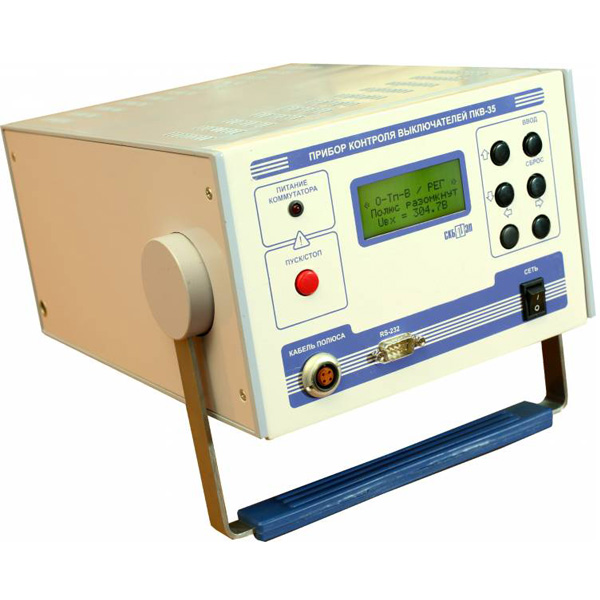

Прибор контроля высоковольтных выключателей ПКВ-35 предназначен для проведения следующих испытаний и проверок выключателей:
- Испытаний при пониженном напряжении с определением величины минимального напряжения срабатывания;
- Управления приводом при осциллографировании скоростных и временных характеристик;
- Испытаний многократными опробованиями в сложных циклах;
- Ресурсных испытаний при разработке и производстве выключателей.
Первые три вида испытаний являются обязательными при вводе в эксплуатацию нового или отремонтированного оборудования согласно РД 34.45-51.300-97 "Объем и нормы испытаний электрооборудования". Согласно этому документу в цикле ВО без выдержки времени должны проверяться все виды выключателей: масляные, воздушные, элегазовые и вакуумные, а в циклах ОВ и ОВО – все виды выключателей, кроме вакуумных, предназначенных для работы в режиме АПВ.
Определение минимального напряжения срабатывания возможно как в ручном режиме путем задания различных значений выходного напряжения прибора ПКВ-35 с последующим пуском, так и автоматически по запрограммированному алгоритму. При этом, в обоих случаях напряжение с выхода подается на электромагниты скачком согласно общепринятой методике.
ПКВ-35 позволяет автоматизировать и последние два вида испытаний благодаря возможности задания серии из N=1…999 сложных циклов или операций с регулируемым временем между ними.
Данным прибором можно проверять все выключатели с приводом постоянного тока и током нагрузки до 35А.
Прибор ПКВ-35 подключается к катушкам электромагнитов или контакторов привода высоковольтного выключателя и к сети оперативного напряжения и коммутирует напряжение сети, пониженное до заданного уровня, на выходы в соответствии с выбранным циклом. Информация о выбранном цикле, его настройках, значение входного, выходного и минимального напряжения срабатывания выводятся на жидкокристаллический индикатор. Изменение цикла, установка длительностей операций, задание требуемого выходного напряжения производятся с помощью кнопок. Настройки сохраняются в энергонезависимой памяти.
Для синхронизации прибора с внешними устройствами предусмотрен сигнал (сухой контакт) с регулируемым опережением (от 0,01 до 9,99 сек.) относительно начала цикла.
Технические характеристики прибора ПКВ-35:
Параметр Значение Число каналов управления выключателем (О и В) 2 Диапазон входного напряжения, В 90...300 Диапазон выходного напряжения, В 40...285 Дискретность задания выходного напряжения, В 1 Максимальный ток нагрузки, A 35 Максимальная коммутируемая мощность, ВА 12000 Погрешность измерения входного и выходного напряжений, % 1 Пределы задания длительности импульсов включения \ отключения , мс 20...990 Пределы задания длительности бестоковой паузы, мс 0...9990 Габариты, мм 275 х 217 х 138 Вес, кг 6 Комплект поставки ПУВ-регулятор (ПКВ-35):
№ Наименование Количество 1. Измерительный блок ПУВ-регулятор 1 2. Руководство по эксплуатации 1 3. Формуляр прибора ПУВ-регулятор 1 4. Сертификат о калибровке 1 5. Кабель входного напряжения коммутатора. Длина 2,5 м. 1 6. Кабель местного пуска. Длина 2,5 м. 1 7. Кабель полюсов. Длина 11 м. 1 8. Провод заземления. Длина 1,8 м. 1 9. Предохранители 2 10. Наконечники на кабели 3 11. Сумка для переноски прибора 1 Дополнительная комплектация ПУВ-регулятор (ПКВ-35):
(Поставляется по отдельному заказу)
Кабель местного пуска. Длина по заказу. -
