18 666 руб./шт цена с учетом НДС (20%)
| ||
| ||
| ||

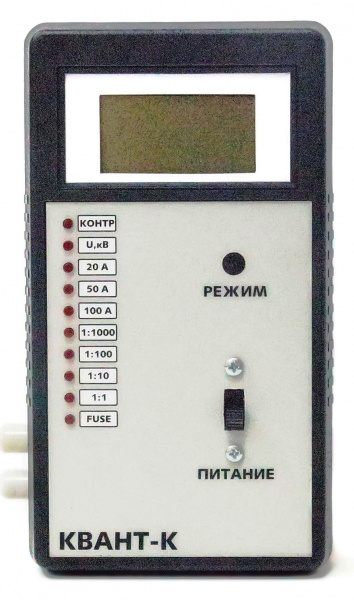

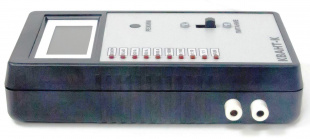

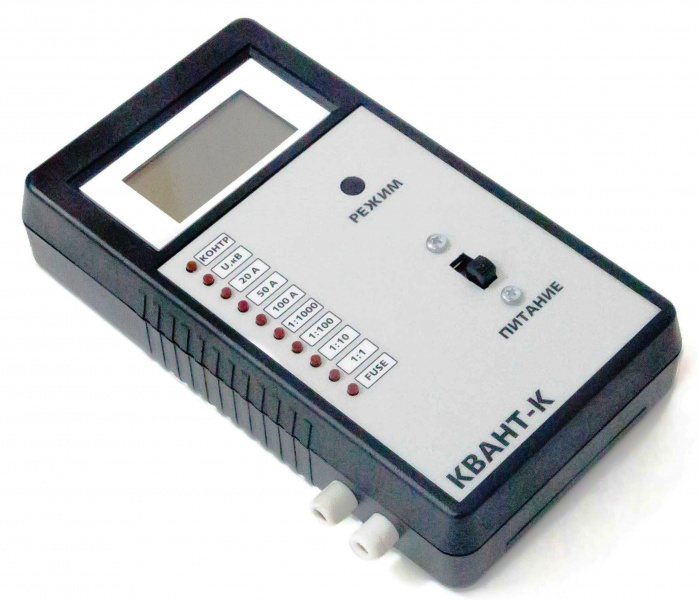

| Прибор определения замыканий Квант-К |
- Описание
- Отзывы о товаре
- Задать вопрос
- Файлы
- Все товары раздела
-
Производитель Россия Гарантия 12 месяцев Варианты написания Квант К Рекомендуемые варианты замены КВАНТ-МК, КВАНТ Назначение и принцип действия
Прибор Квант предназначен для контроля исправности приборов, мониторинга тока нагрузки и определения мест возникновения короткого замыкания на землю, обрыва линии и повреждения изоляции в электросетях. Данное устройство используется оперативно-выездными бригадами при работах на воздушных линиях и РУ, а также в распределительных сетях на предмет хищения электроэнергии.
Прибор определения замыканий Квант состоит из микроамперметра, магнитного датчика, встроенной электрической антенны, усилителя, активного фильтра, преобразователя и логического инвертора. Наличие напряжения в диапазоне 6-35 кВ определятся с помощью антенны, представляющей собой металлическую пластину и передающей сигнал на выходной преобразователь, и микроамперметром, который фиксирует и индицирует изменение тока, пропорциональное измеряемому напряжению. Контроль нагрузки на воздушных линиях и определение мест однофазных замыканий на землю осуществляется при помощи магнитного датчика, измеряющего уровень высших гармоник тока нулевой последовательности, возникающих в цепи. Контроль предохранителей обеспечивается преобразователем и логическим инвертором, который с помощью светодиода сигнализирует об исправности предохранителя при появлении на выходе логического нуля.
Функции
• контроль исправности прибора;
• определение наличия (или отсутствия) напряжения на воздушных линиях напряжением 6—35 кВ;
• контроль тока нагрузки на ВЛ 0,4—35 кВ;
• определение места возникновения короткого замыкания на землю в сетях напряжением 6—35 кВ;
• выявление места обрыва линии в сетях 6—35 кВ;
• определение местоположения опоры под напряжением 6—35 кВ;
• контроль целостности и проверка исправности обесточенных предохранителей со световой сигнализацией;
• несколько пределов измерения позволяет подобрать оптимальный режим работы;
• выбор режима работы при помощи кнопок блока управления;
• возможность работы в полевых условиях;
• питание от встроенных аккумуляторов.Прибор является индикатором, поверка не требуется.
ТУ 4220-039-12719185-2012
Технические характеристики
1. Частота контролируемых высших гармонических составляющих, Гц 550 2. Чувствительность к магнитному полю, А/м, на частоте 550 Гц не хуже 1,5?10-4 3. Чувствительность к магнитному полю, А/м, на частоте 50 Гц не хуже 1,5?10-2 4. Чувствительность к электрическому полю, В/м, на частоте 50 Гц не хуже 10 5. Допустимое отклонение питающего напряжения от номинального значения 5В ± 10% 6. Рабочий диапазон температур,оС -20 ... +40 7. Габаритные размеры, мм 180?100?40 8. Масса с источником питания, кг не более 0,5 9. Средний потребляемый прибором ток, мА не более 17 10. Время непрерывной работы от батареи, ч не менее 34
(при типе элемента alkaline)Комплект поставки:
• прибор "Квант-К" — 1шт.;
• батарея Крона (9В) — 1шт. Возможность замены на другой тип аккумуляторных батарей;
• батарея CR 2032 — 1шт.;
• измерительные щупы;
• руководство по эксплуатации;
• паспорт. -
