Производитель Россия Госреестр РФ 12981-91 Варианты написания P5-17/1 Назначение

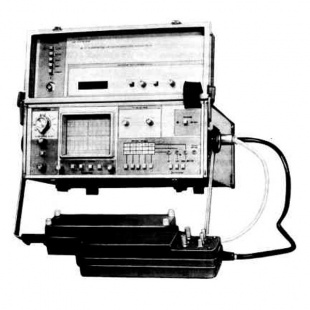

Измеритель неоднородности линий Р5-17/1 предназначен для обнаружения неоднородности волнового сопротивления (повреждения) в кабелях и линиях электропередач и связи, в коаксиальных радиочастотных трактах, для определения расстояния (временной задержки) до места повреждения (неоднородности), характера повреждения, измерения величины неоднородности.
Прибор Р5-17/1 имеет следующие характеристики:
- Суперпозиция перепада и квазипрямоугольного импульсов.
- Внутреннее ЗУ: Цифровое запоминающее устройство с буферным питанием от батареи 3-4,5 В обеспечивает запоминание и долговременное хранение; 4-х рефлектограмм и всех параметров прибора.
- Отстройка от помех:
- цифровая за счет накопления рефлектограмм 2, 4, 8...раз
- аналоговая при помощи фильтра верхних частот
- цифровая за счет накопления рефлектограмм 2, 4, 8...раз
- Режимы измерения:
- нормальный: измерение ткущей рефлектограммы линии
- сравнение: отображение текущих рефлектограмм двух линий или рефлектограмм из внутреннего ЗУ
- разность: отображение разности текущих рефлектограмм двух линий или рефлектограмм из внутреннего ЗУ
- связь: обнаружение нарушения изоляции или наличия связи между жилами или линиями
- нормальный: измерение ткущей рефлектограммы линии
- Калибровка: автоматизированная
- Диагностика: автоматическая встроенным компьютерным устройством
- Согласование: автоматизированное согласование выходного сопротивления прибора с волновым сопротивлением линий 20-1000 Ом и индикацией величины установленного сопротивления
- Индикация: рефлектограмм в графическом виде, режимов измерения и параметров прибора- в алфавитно-цифровом виде на встроенном дисплее с размером по диагонали 16 см
- Защита входов: от постоянного напряжения более 10 В, от переменного - 50 В
- Жесткий металлический корпус
- Допустима вибрация с ускорением до 5 g при частотах 5-80 Гц
- Работа с дополнительными Запись и считывание копии экрана с устройствами: магнитофона
- Вывод рефлектограмм на двухкоординатный самописец.
Технические характеристики измерителя неоднородности линий Р5-17/1:
Параметр Значение Измеряемое расстояние:
- Минимальное
- Максимальное
- Для воздушных линий
1 м
820 км при коэффициенте укорочения 1,5
1229 кмКоэффициент укорочения возможна установка или измерение в пределах 1 0000 - 6.5535 Перекрываемое затухание более 85 дБ Растяжка озможность растяжки (Р) участка рефлектограммы вокруг курсора в 2,4,8,16,32,64,128 и 256 раз Погрешность измерения инструментальная 0,2 % при F =1; (0,2/Р) % Измерительный импульс:
- квазипрямоугольный
- перепад напряжения
длительность регулируемая 50 нс-1000 мкс
длительность фронта 10 нсПитание:
- сеть переменного тока
- сеть постоянного тока
- аккумуляторная батарея
200-240 В, 50-400 Гц
10-14 ВУсловия эксплуатации:
- диапазон рабочих температур
- относительная влажность
-30+50 °С
до 98 % при температуре 35 °СВес 14 кг Габариты 160х360х460 - Суперпозиция перепада и квазипрямоугольного импульсов.
-
