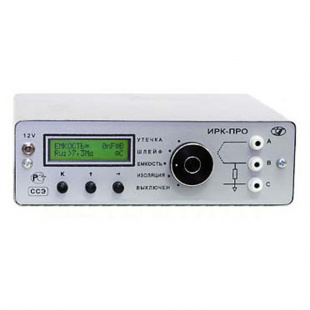

ИРК-ПРО 5.10 - кабельный прибор

Назначение прибора ИРК-ПРО 5.10:

Кабельный прибор ИРК-ПРО 5.10 является функциональным аналогом прибора кабельного переносного типа ПКП-3,-4,-5,. Он предназначен для определения расстояния до участка с пониженным сопротивлением изоляции всех типов симметричных кабелей, измерения сопротивления изоляции и сопротивления шлейфа, омической асимметрии, измерения электрической емкости кабеля.

Применяется при строительстве и эксплуатации кабельных линий связи.

В приборе ИРК-ПРО 5.10 используется микропроцессорное управление, расчет производится автоматически. Результаты выводятся на многострочный алфавитно-цифровой дисплей. В память прибора занесены параметры большинства используемых электрических кабелей связи. Прибор может рассчитать по шлейфу длину кабеля любых марок. Применен новый метод измерения емкости, при котором результаты не зависят от длины кабеля, а разрешение 0,1 нФ позволяет определять на коротких участках расстояние обрыва с точностью до 1 м. Стабильные показания при помехах и напряжении на поврежденном кабеле. По сравнению с ИРК-ПРО 5 имеет большую точность измерений и в 2 раза меньший объем. При испытаниях прибор функционировал при температурах до –20 °С.

Основные функциональные возможности ИРК-ПРО 5.10:

• В условиях сильных помех уверенное определение повреждения до 20 МОм с точностью до 1 м
• Определение расстояния при одновременном повреждении изоляции всех жил кабеля, работа с несимметричным кабелем, пересчет расстояния до повреждения изоляции или обрыва по марке кабеля (диаметру, емкости) и температуре, в том числе и для кабеля со вставками
• Измерения емкости не зависят от длины кабеля, разрешение 0,1 нФ - позволяет определять на коротких участках расстояние до обрыва с точностью до 1 м
• Измерения шлейфа и асимметрии 0 - 10 000 Ом (0,1%), изоляции 1 кОм - 30000 МОм (1%), емкости 0,1 - 2000 нФ (1%)
• Два испытательных напряжения: 400 В - для открытия дефектов на кабеле, 180 В - рассчитанные на защиту на импортном оборудовании
• Память параметров рабочих кабелей. Измеритель заранее записывает в прибор параметры кабелей, выбирая при работе нужный кабель.
• Сервис для приемо-сдаточных работ. Имитация движения стрелки, установка порога и сигнал достижения порога
• Кнопочное управление. Дополнительный переключатель измерительных проводов не требуется: переключение между проводами пары нажатием кнопки или автоматически
• Автоматическое отключение прибора
• Автоматические плановые измерения. Энергонезависимая память на 1300 пар
• ИК-связь с компьютером, распечатка протокола, закачка в прибор параметров рабочих кабелей из базы данных в компьютере
• Самонастройка
• Встроенный аккумулятор 12 В*0,8 Ач
• Подсветка для работы в колодцах и темных помещениях

Особенности прибора ИРК-ПРО 5.10:

• Самые точные измерения расстояния до повреждения кабеля среди отечественных аналогов.
• ИРК-ПРО в условиях помех проводит усреднение результатов измерений и выдает однозначный результат.
• ИРК-ПРО определяет расстояние до повреждения для кабеля со вставками и несимметричного кабеля.
• Два испытательных напряжения: 400 В - для открытия дефектов на кабеле, 180 В - рассчитанные на защиту на импортном оборудовании.
• ИРК-ПРО "помнит" все параметры и марки кабелей, с которыми работает измеритель, по сопротивлению шлейфа и температуре рассчитывает длину кабеля и расстояние до повреждения изоляции, а по емкости - расстояние до обрыва.
• Прибор ИРК-ПРОсам настраивает себя после ремонта или при отклонении метрологических параметров в процессе эксплуатации. Для этого достаточно подключить его к эталонному магазину.
• Автоматическое проведение плановых измерений. Запись и чтение данных. Передача и распечатка на компьютере протокола плановых измерений.
• ИРК-ПРО не требует специального обучения.
• Каждая новая функция ИРК-ПРО не изменяет прежний порядок работы с прибором. Имеющиеся богатые возможности и ввод новых возможностей не усложняет работу с прибором.

Основные технические характеристики ИРК-ПРО 5.10:

Питание прибора ИРК-ПРО 5.10:

ИРК-ПРО оснащен встроенным аккумулятором фирмы FIAMM с рабочим напряжением 12 В и емкостью 0,8 Ач.
Для зарядки аккумулятора в комплекте ИРК-ПРО предусмотрено зарядно-питающее устройство (ЗПУ), с помощью которого можно также питать прибор от сети 220 В.

Малое энергопотребление ИРК-ПРО позволяет работать от полностью заряженного аккумулятора непрерывно в течение 4-6 ч.
