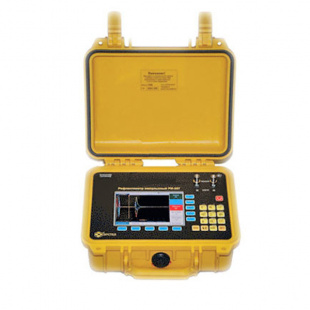

РИ-307 - рефлектометр импульсный

Область применения рефлектометра РИ-307:

Двухканальный импульсный рефлектометр РИ-307 является малогабаритным кабельным локатором, предназначенным для работы, как в полевых, так и стационарных условиях. Прибор РИ-307 предназначен для проведения следующих основных видов измерений на симметричных и несимметричных металлических кабелях с волновым сопротивлением от 25 до 600 Ом (коаксиальных, двухпроводных и др.) и длиной от 0 м до 64 км:

• Измерение длин кабелей;
• Измерение расстояний до неоднородностей волнового сопротивления или повреждений;
• Измерение коэффициента укорочения линии при известной ее длине.
• Определение характера повреждений;
• Запись в память и воспроизведение из нее не менее 300 рефлектограмм для последующей их обработки в стационарных условиях;
• Отображение результатов измерений на цветном TFT дисплее с разрешающей способностью 640 х 480 точек.

Пользовательский интерфейс:

• Два полных независимых канала измерения, что позволяет эффективно сравнивать заведомо исправную и неисправную линии;
• Отображение рефлектограмм на цветном TFT дисплее с разрешающей способностью 640х480 точек;
• Герметизированный корпус и клавиатура.

Измерение:

• Измерение в реальном масштабе времени сразу по двум каналам с возможностью обработки;
• Расширенная сетка диапазонов (62,5м - 64 км);
• Высокое разрешение – от 12,5 см.
• Режим «захват» для определения "мерцающих неоднородностей";
• Многократная лупа (x2 – x16);
• Два измерительных курсора;
• Цифровая установка параметров контролируемой линии и всех настроек прибора;
• Цифровая индикация расстояния до любого участка рефлектограммы;
• Цифровая индикация расстояния между любыми участками рефлектограммы; память
• Не менее 300 рефлектограмм со всеми параметрами измерения и примечаниями пользователя;
• Высокая детализация при сохранении позволяет применять функцию "ЛУПА" к сохраненным рефлектограммам;
• Просмотр рефлектограмм из памяти непосредственно в режиме измерения с возможностью включения режимов "СРАВНЕНИЕ" и "РАЗНОСТЬ";
• Встроенные календарь и часы реального времени, показания которых автоматически записываются в память вместе с рефлектограммой;
• Возможность редактирования названия рефлектограммы в памяти прибора;
• Автоматическое сохранение пользовательских настроек при выключении прибора.

Сервисные режимы:

• Режим "ЛУПА" - возможность детального рассмотрения любого интересующего участка рефлектограммы в реальном масштабе времени на любом из диапазонов по дальности;
• Режим "СРАВНЕНИЕ" - возможность одновременного просмотра на дисплее прибора двух рефлектограмм, полученных с каналов измерения, и трех сохраненных в памяти;
• Режим "РАЗНОСТЬ" - поточечное вычитание данных с двух линий, позволяющий выявить только различия и ослабить коррелированные помехи;
• Режим "ИЗМЕРЕНИЕ КУ" - возможность быстрого и удобного подбора КУ по известной длине линии непосредственно в режиме измерения;
• Возможность редактирования и пополнения библиотеки коэффициентов укорочения (не менее 500);
• Режим «ЗАХВАТ» для выявления "мерцающих" неисправностей;
• Режим "БИТОСТЬ ПАР" - один канал работает только на передачу, второй - только на прием; позволяет выявить ошибки кроссировки кабельных пар;
• Подавление асинхронных (выбор усреднения от 1 до 128 реализаций) и синхронных (в режиме "РАЗНОСТЬ") помех;
• Расширенная клавиатура;
• Выделенные функциональные клавиши для быстрого изменения параметров. интерфейс с ПК
• Возможность сохранения всех результатов измерений на устройстве USB-Flash;
• Комплектация программным обеспечением IRView переноса данных с устройства USB-Flash на ПК для архивации, анализа и печати отчётов о проведенных измерениях с примерами графиков рефлектограмм;
• Возможность установки свежих версий внутреннего ПО прибора.

Общая информация:

• Питание от встроенного аккумулятора не менее 8 часов непрерывной работы с подсветкой или от сети переменного тока через поставляемый адаптер;
• Широкий диапазон рабочих температур: -20 °С ...+40 °С;
• Масса прибора с аккумулятором не более 2.5 кг.

Функциональные аналоги РИ-307:

• РИ-307USB - импульсный USB-рефлектометр
