Производитель Россия Гарантия 12 месяцев Варианты написания РИ 307 Рекомендуемые варианты замены РИ-307USBм СТРИЖ с расширенной версией ПО Назначение рефлектометра РИ-307USBм:

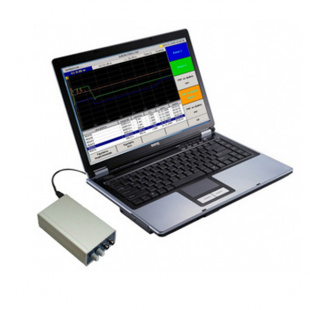

РИ-307USBм является полным функциональным аналогом РИ-307 при существенно меньшей цене и габаритах. Рефлектометр РИ-307USBм предназначен для работы в едином комплексе с персональным компьютером.
Импульсный рефлектометр РИ-307USBм – это двухканальный кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар, "мерцающие" неоднородности).
Прибор РИ-307USBм предназначен для проведения следующих измерений на симметричных и несимметричных кабелях с волновым сопротивлением от 25 до 600 Ом:
- измерение длин кабелей;
- измерение расстояний до неоднородностей волнового сопротивления или повреждений;
- измерение коэффициента укорочения линии при известной ее длине;
- определение характера повреждений.
Импульсный рефлектометр РИ-307USBм применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:
- медножильные кабели связи (ТПП, МКС и т.п.);
- кабели сигнализации и управления (СБПЗАВпШп и т.п.);
- силовые кабели (АСБ, ВВГ, СИП и т.п.);
- воздушные кабельные линии;
- компьютерные сети (СКС и т.п.);
- телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).
- для определения длины кабеля при его производстве, складировании и торговле.
Особенности рефлектометра РИ-307USBм:
- исполнение в виде выносного блока, подключаемого к ПК по USB;
- питание по шине USB (не требует аккумуляторов и блока питания);
- управление и отображение результатов измерения на персональном компьютере;
- два параллельных канала;
- измерение в реальном масштабе времени;
- максимальная дальность - 64 км;
- высокое разрешение по дальности: 12,5 см в диапазонах 62,5 м – 1 км; 25 см – 8 м в диапазонах 2 км – 64 км;
- двухкурсорная измерительная система;
- возможность детального рассмотрения любого участка рефлектограммы;
- подавление асинхронных помех;
- режим выявления непостоянных во времени неоднородностей;
- сравнение до пяти рефлектограмм (две линии и три рефлектограммы из памяти);
- режим поточечного вычитания рефлектограмм, позволяющий отображать только различия;
- режим регистрации разбитости пар;
- встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения.
Технические характеристики рефлектометра РИ-307USBм:
Параметр Значения Диапазон измерения расстояния (временной задержки) от 0 до 64000 м (от 0 до 640 мкс) Поддиапазоны измерений 0 – 62,5 м (0 – 0,625 мкс),
0 – 125 м (0 – 1,25 мкс);
0 - 250 м (0 – 2,5 мкс);
0 - 500 м (0 -5 мкс);
0 - 1000 м (0 - 10 мкс);
0 - 2000 м (0 - 20 мкс);
0 - 4000 м (0 - 40 мкс);
0 - 8000 м (0 - 80 мкс);
0 - 16000 м (0 - 160 мкс);
0 - 32000 м (0 - 320 мкс);
0 - 64000 м (0 - 640 мкс)Погрешность измерения расстояния от 12,5 см до 8 м в зависимости от поддиапазона измерений. Диапазон согласованных сопротивлений от 25 Ом до 600 Ом Длительность зондирующего импульса от 10 нс до 50 мкс Амплитуда зондирующего импульса не более 10 В Чувствительность приёмного тракта 1 мВ Диапазон установки коэффициента укорочения от 1.000 до 3.000, с шагом 0.001 Время непрерывной работы не ограничено Габаритные размеры 175х95х47 мм Диапазон рабочих температур от -20 °С до +40 °С Масса прибора с аккумуляторной батареей не более 0,3 кг Комплект поставки РИ-307USBм:
№ Наименование Количество 1. Рефлектометр импульсный РИ-307USBм 1 2. Кабель USB 2.0 (A – B) 1 3. Кабель соединительный 1,5 м 2 4. Руководство по эксплуатации РЭ 1 5. Компакт-диск с программным обеспечением 1 6. Сумка для аксессуаров 1 -
