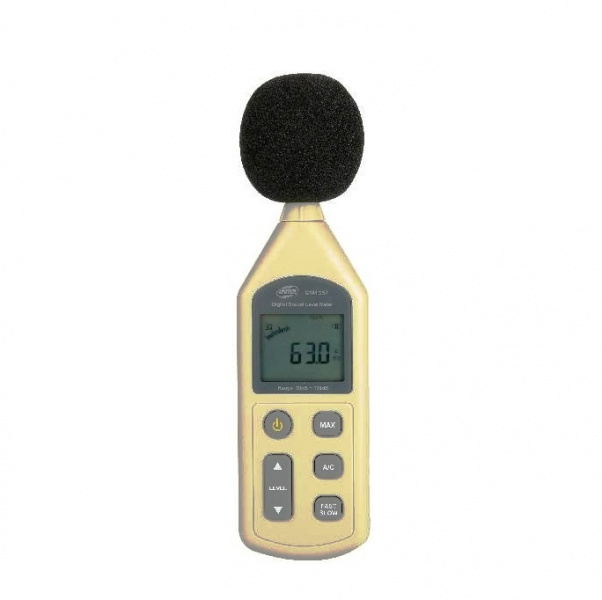

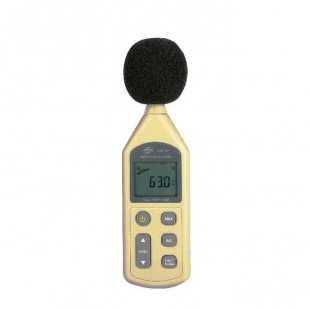

Шумомер GM1357 — измеритель уровня звука (S-line)

Цифровой шумомер GM1357 - прибор предназначенный для измерения уровня звукового давления (уровень звука, уровень шума). Применяется в области охраны здоровья, обеспечению промышленной безопасности, а также качеству звука в системах звуковоспроизведения и различных средах, таких как производственные помещения, школы, офисы, жилые дома, автотранспортные дороги.

Шумомеры данной модели имеют следующие особенности:

1. Разработаны в соотвествиии со стандартами IEC651 TYPE2 и ANSI S1.4 TYPE2.
2. Точность измерений +/- 1.5дБ.
3. Диапазон измерений: 30-130дБ.
4. Два эквивалентных взвешенных частотных фильтра сигнала, А и С.
5. Функция быстрого (FAST) и медленного (SLOW) снятия показаний.
6. Выход сигнала для анализатора частот, записи уровня звука, БПФ-анализатора (FFT), графической записи и т.д.

Калибровка шумомера GM1357

Используйте Стандартный Акустический Калибратор.

1. Выполните следующие установки:

• Взвешенный частотный тип сигнала: А.
• Функция быстрого снятия показаний (FAST).
• Диапазон: 60~110дБ.
• Режим измерений: максимум (MAX).

2. Аккуратно установите микрофон шумомера в калибровочное отверствие ( размером ½ дюйма (≈ 1, 25 см.).

3. Включите Калибратор и настройте Потенциометр, находящийся на задней стороне прибора в отделении для батареек (см. Рисунок 1) так, чтобы на дисплее отобразилось значение 94.0 дБ.

** Все приборы данной фирмы перед продажей проходят фабричную калибровку. Рекомендуется калибровать прибор 1 раз в год.

Подготовка шумомера GM-1357  к работе

1. Откройте крышку батарейного отсека прибора и установите соответствующим образом четыре батарейки типа АА.
2. Установите обратно крышку батарейного отсека шумомера.
3. Когда напряжение батареи опустится ниже допустимого уровня рабочего напряжения, на дисплее появится индикатор « ». Это значит, что необходимо заменить элементы питания.
4. При использовании адаптера для питания прибора вставьте разъем адаптера (ø3,5 мм) в соответствующий разъем (DC 6В).

Инструкция пользования шумомера.

1. Включите прибор шумомера.
2. Выберите требуемый диапазон измерения пока на дисплее не отобразятся индикаторы выхода за пределы измерения.
3. Если выбран частотный фильтр, соответствующий общему измерению уровня звука, выберите дБА.
4. Если измеряемый звуковой сигнал представляет собой короткие выбросы, установите время длительности измерения на «быстро» (FAST). Для измерения среднего уровня звука выберите режим «медленно» (SLOW).
5. При выборе режима «MAX» на дисплее отображается максимальный измеренный уровень звука.

Технические характеристики щумомера GM 1357

• Диапазон измерений 30~130дБ А, 35~130дБ С
• Точность измерений +/-1.5дБ (при рекомендуемых условиях)
• Частота 31.5Гц~8.5КГц
• Диапазон измерения уровня звука 30~80, 50~100, 60~110, 80~130, 30~130дБ
• Диапазон линейности 50дБ/100дБ
• Частотный диапазон А/С
• Дисплей 4 цифры
• Разрешение 0.1дБ
• Частота дискретизации 2 раза/сек.
• Частота дискретизации: 20раз/сек.
• Индикатор выхода за пределы измерения OVER/UNDER («выше»/«ниже»)
• Выходное гнездо переменного сигнала 0.707В среднеквадратического значения при выходном полном сопротивлении ≈600Ω
• Выходное гнездо постоянного тока (DC) 10мВ/дБ, выходное полное сопротивление ≈100Ω
• Длительность измерения FAST/SLOW («быстро»/«медленно»)
• Микрофон ½ дюймовый электретный конденсаторный микрофон
• Максимум MAX
• Элементы питания 1.5В АА щелочные батарейки или DC 6В 100мА (максимум DC 9В)
• Срок службы элементов питания ≈30часов (щелочные батарейки)
• Время автокалибровки шумомера 3 сек.
• Рабочие условия 0~40℃, влажность 10~80%
• Условия хранения -10~60℃, влажность 10~70%
• Вес 308г. (включая батарейки)
• Размеры 256×70×35 мм.
