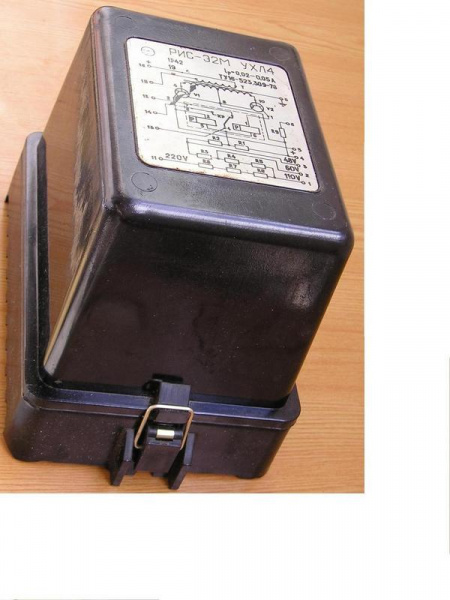

Реле импульсной сигнализации РИС-Э2М (складского хранения)

Реле импульсной сигнализации представляет собой устройство, реагирующее на импульсы постоянного тока, возникающие в электрических цепях в результате изменения величины протекающего по ним тока.

Реле предназначено для применения в импульсных схемах аварийной и предупреждающей сигнализации с центральным съемом звукового сигнала и в схемах специальной сигнализации.

В реле применена двухтактная усилительная схема с общим эмиттером, выполненная на германиевых триодах.

Реле состоит из следующих элементов: двухпозиционного поляризованного двухобмоточного реле Р; трансформатора Тр; делителя напряжений Д; резистора ручного съема сигналов R; усилителя, состоящего из двух германиевых триодов Т1 и Т2 (рис. 1).

Реле предназначено для работы в цепях с напряжением 48, 60, 110 и 220 в ±10%.

Реле может питаться от аккумуляторной батареи или от выпрямителя с коэффициентом пульсации не более 0,5%. Количество четко принимаемых сигналов до 30.

Реле срабатывает от импульса тока величиной 0,05 а или от изменения тока в первичной обмотке трансформатора Тр реле на ±0,05 а, или от включения лампы накаливания 10 вт, 220 а.

Зависимость импульса тока срабатывания Iср от суммы предшествующих импульсов      приведена на рис. 2.

Максимальный ток в первичной обмотке трансформатора реле  = 1,5 а.

Контактная система реле состоит из 1з и 1р контактов с общей точкой.

Допустимый ток размыкания  контактов  при  напряжении до 220 в составляет 0,25 а.

Реле предназначается для работы при температуре окружающего воздуха от —10 до +35° С
